Дефектоскоп вихретоковый ВД3-81 Eddycon

Артикул: 92824956
Описание

Назначение Eddycon

Дефектоскоп вихретоковый Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).

ПРИМЕНЯЕТСЯ В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ:

  • АВИАЦИОННАЯ

    контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. ).
  • НЕФТЕГАЗОВАЯ

    контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.
  • ХИМИЧЕСКАЯ

    контроль трубопроводов, промышленных резервуаров и т.д.
  • ЭНЕРГЕТИЧЕСКАЯ

    контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.

    контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.

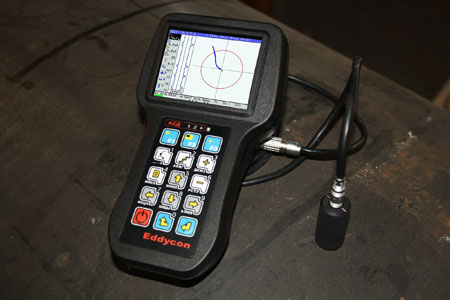

Дефектоскоп вихретоковый портативный Eddycon

Преимущества дефектоскопа

  • Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • специализированному программному обеспечению;
  • режим двусторонней связи с ПК через USB порт;
  • возможность условной оценки глубины дефекта;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно-понятному интерфейсу;

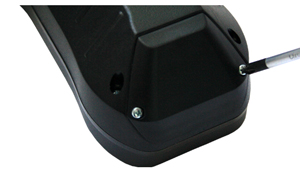

  • легкосъёмная аккумуляторная батарея;
  • легкосъемная аккумуляторная батарея

  • малые массогабаритные показатели.

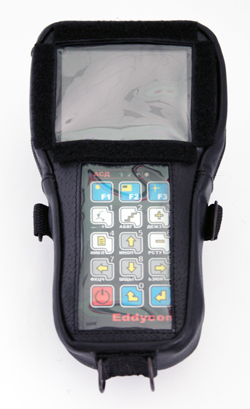

  • комплектуется защитным чехлом:
  • защитный чехол

  • прибор соответствует европейскому стандарту 61326:2005(First edition).

Отличительные особенности дефектоскопа

  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • низкотемпературное исполнение прибора (от ― 30°С).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРВИСНЫЕ ФУНКЦИИ ПРИБОРА

  • Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
  • диапазон установки рабочих частот составляет – от 50 Гц до 12 МГц;
  • напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
  • диапазон регулируемого коэффициента усиления – 30 дБ;
  • диапазон регулируемого коэффициента предусиления – 40 дБ;
  • изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
  • частота выборок – до 8 кГц;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяеться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

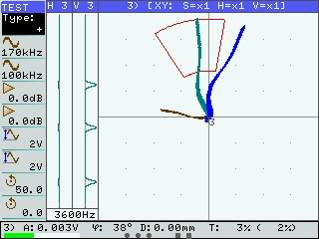

отображение вихретокового сигнала

а)

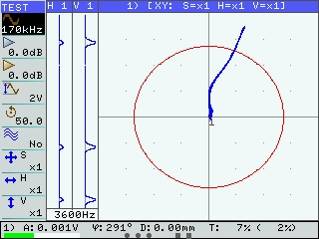

отображение вихретокового сигнала

б)
  • два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
  • время установления рабочего режима дефектоскопа – не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • дифференциальный ВТП;
    • дифференциальный ВТП, включенный по схеме моста;
    • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
    • дифференциальный ВТП, трансформаторного типа;
    • абсолютный (параметрический) ВТП;
    • абсолютный ВТП трансформаторного типа.
  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 4,5 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА*час;
  • масса дефектоскопа с аккумуляторной батареей ― не более 0,8 кг;
  • габаритные размеры дефектоскопа не более 210 мм x110 мм x 85 мм
Основные технические характеристики
Диапазон частот кГц от 0,05 до 12000
Усиление дБ 70
Напряжение питания преобразователя В 0,5, 1, 2, 4, 6
Частота выборок Гц 8000
Фильтр Гц НЧ от 1 до 4000;

ВЧ от 1 до 4000;

Полосовой фильтр;

Дифференцирующий;

Усредняющий
Подключаемые ВТП   дифференциальные и абсолютные ВТП;
Цифровой масштаб   от 1/16 до 16, с шагом 6 дб
Вращение фазы °, гр от 0 до 360
Разъем для подключения ВТП   2 ― pin LEMO, 4 ― pin LEMO
Время следа сигнала Сек 0,1; 0,5; 1; 2; 3; 4
Дисплей   Цветной ЖКД
Разрешение экрана точек 320 ´ 240
Размер экрана дюйм 2,756´1,969
мм 70 x 50
Режимы отображения сигнала   Комплексная плоскость – X(y);

Временная развертка – X(t), Y(t);

Круговая развертка – X(y)+А.
Типы пороговых уровней   Круг, Порог, Сектор, Отсечка
Память для хранения настроек и результатов контроля   1 Гб памяти.

1 дефектограмма занимает – 6 Мб;

1 настройка занимает – 0,00355 Мб
Многочастотная работа   2 – частотное мультиплексирование;

Независимое регулирование обеих частот;

Смешивание сигналов для подавления нежелательных эффектов.
Батарея   Аккумуляторная Hi-MH 12В/2700 мАч
Время работы от батареи час. не менее 4,5
Температурное применение прибора °С от -10 до +40
Защита от воздействия окружающей среды   IP 64 по ГОСТ 14254
Габаритные размеры мм 210x110x85
Масса с аккумуляторной батареей кг не более 0,8
