ИНТРОС – дефектоскоп стальных канатов

Артикул: 623424509 Категория:
Описание

Измеритель износа стальных канатов (дефектоскоп) ИНТРОС

предназначен для неразрушающего контроля (НК) канатов любой конструкции, изготовленных из стальной ферромагнитной проволоки, в процессе их производства или эксплуатации.

Область применения

Дефектоскоп ИНТРОС используется на рудниках, в шахтах, лифтах, на подъёмных кранах,канатных дорогах, мостах, высоковольтных линиях электропередачи, антенно-мачтовых сооружениях, факельных установках,строительных конструкциях и других объектах, где применяются стальные канаты.

Дефектоскоп ИНТРОС состоит из электронного блока (ЭБ) и магнитных головок (МГ) различных конструкций и типоразмеров. В комплекте с дефектоскопом поставляется программное обеспечение Wintros.



Электронный блок (ЭБ) предназначен для сбора и обработки информации, поступающей из измерительной части МГ.  ЭБ обеспечивает индикацию данных о канате в режиме on-line и накапливает их во внутренней памяти для дальнейшей обработки и хранения после завершения контроля.

ЭБ-16

Электронный блок дефектоскопа ИНТРОС

  • Два светодиодных дисплея: для раздельной индикации параметров контроля и текущей координаты каната
  • Водонепроницаемая клавиатура
  • Непрерывная работа в течение не менее 6 часов
  • Объем памяти 16Mb
  • Длина соединительного кабеля с МГ до 8 м
  • Совместимость со всеми магнитными головками, за исключением MГ6-26, MГ22-45, MГ100-175
  • Температура окружающей среды -10 °…+50°C
  • Исполнение PH1/IP65, PO

ЭБ-М

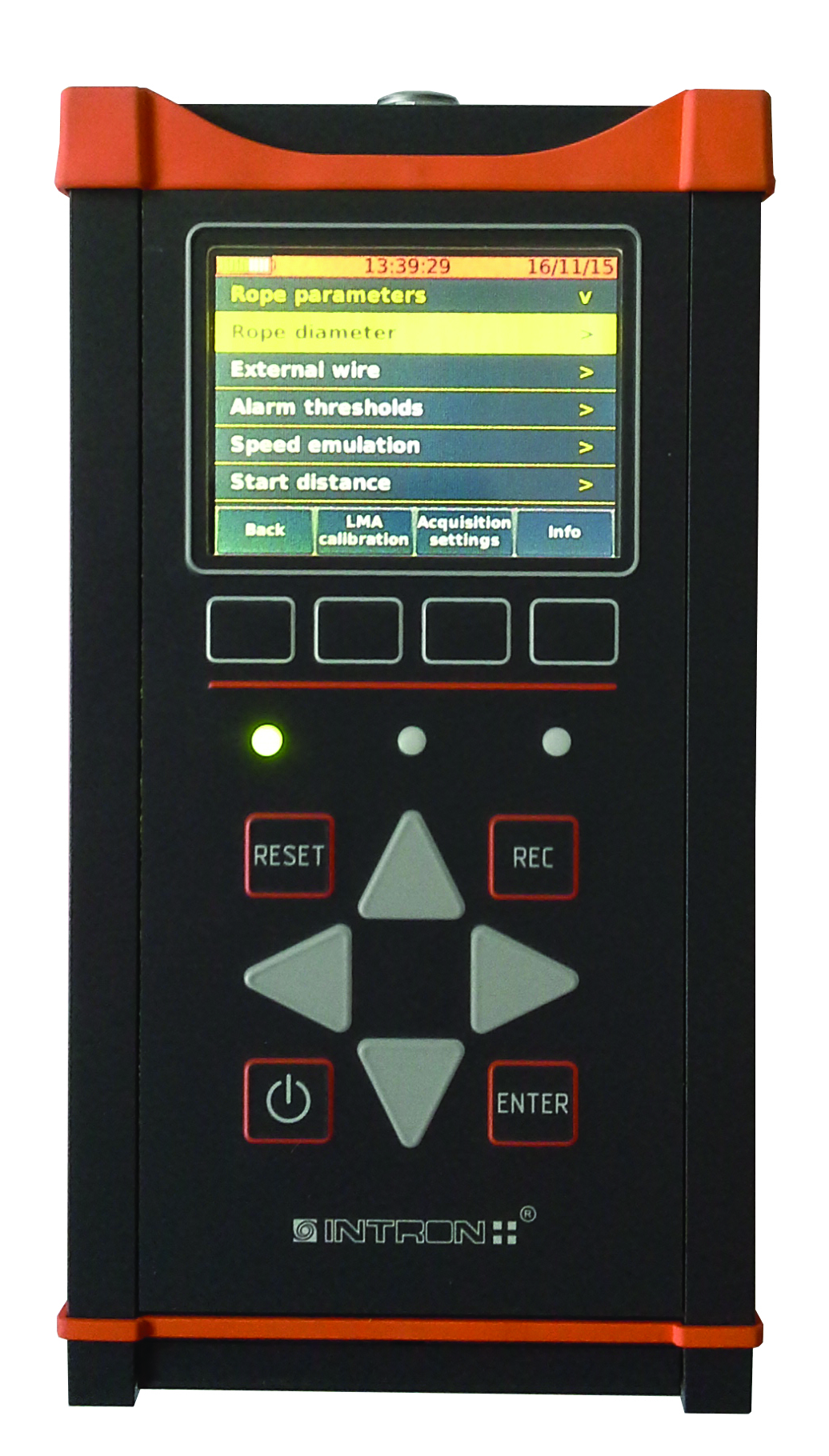

Новый электронный блок дефектоскопа ИНТРОС

  • Графический ЖК высоко контрастный дисплей с подсветкой
  • Возможность оперативного просмотра записанных дефектограмм
  • Индикация уровня заряда аккумуляторов
  • Удобный пользовательский интерфейс
  • Объем памяти 4/8Gb
  • Длина соединительного кабеля с МГ до 20 м
  • Подсветка клавиатуры
  • Возможность беспроводного соединения с ПК
  • Количество каналов записи до 32
  • Скорость контроля  4 м/с
  • Исполнение РН1, IP65

Основные характеристики

Характеристики ЭБ-16 ЭБ-M
размеры 230х85х35 мм 235х125х37 мм
масса 0,7 кг 1 кг
объем памяти 16 Мб 4/8 Gb
вид исполнения рудничное нормальное — РН1 / IP65

взрывозащищенное — РО Ex ia I Ma X

РН1 / IP65

Магнитные головки предназначены для контроля канатов круглого сечения определенного диапазона диаметров или плоских стальных, а также резинотросовых канатов определенного диапазона размеров поперечного сечения. Магнитные головки подключаются к ЭБ с помощью специального кабеля длиной 5 или 8 м.

Магнитные головки для контроля канатов круглого сечения

Модель Диаметр канатов, мм Масса, кг Исполнение Электронный блок
МГ 6-24,  МГ 6-24F 6-24 3 IP54 ЭБ
МГ 6-26 6-26 4 IP65 ЭБ (модель 2016)
МБ 8-24 8-24 3 IP54
МГ 20-40 20-40 8 IP65 ЭБ
МГ 22-45 22-45 11 IP65 ЭБ (модель 2016)
МГ 24-64, МГ 24-64М3 24-64 15 IP54 ЭБ или ЭБ (модель 2016)
МГ 40-64 40-64 15 IP65 ЭБ
МГ 60-85 60-85 60 IP65 ЭБ или ЭБ (модель 2016)
МГ 80-120 80-120 163 IP65 ЭБ или ЭБ (модель 2016)
МГ 100-150 100-150 220 IP65 ЭБ или ЭБ (модель 2016)
МГ 100-175 100-175 250 IP65 ЭБ (модель 2016)
ЭМГ 120-300 125-300 50 IP44 ЭБ

Магнитные головки для контроля плоских канатов

Модель Ширина/толщина каната, мм Масса, кг Исполнение Электронный блок
МГ 124 72-124 /11,5-20 9 IP65 ЭБ
МГ 233 124-233/20-38 23 IP65 ЭБ

Магнитные головки для контроля резинотросовых канатов

Модель Ширина/толщина каната, мм Масса, кг Исполнение Электронный блок
МГ 124Р 72-124/23-28 10 IP65 ЭБ
МГ 233Р 124-233/29-35 26 IP65 ЭБ
МГ 450Р 233-450/15-24 29 IP65 ЭБ



Программное обеспечение (ПО) Wintros предназначено для использования совместно с дефектоскопами ИНТРОС.

Возможности ПО Wintros

  • загрузка данных из памяти дефектоскопа в файл на диске;
  • просмотр данных в виде дефектограмм по каналам ПС и ЛД;
  • детальный анализ дефектограмм канатов;
  • сравнение дефектограмм из различных файлов (в том числе с целью мониторинга состояния каната);
  • обработка дефектограмм: фильтрация, отсечка шумов;
  • изменение калибровки и отсчета координат дефектограмм;
  • объединение нескольких файлов с дефектограммами в один файл;
  • установка и отображение на дефектограмме уровней браковки каната;
  • автоматизированный поиск локальных дефектов;
  • автоматизированная проверка критерия браковки каната;
  • выделение интересующих оператора участков на дефектограмме;
  • печать дефектограмм;
  • подробное комментирование результатов контроля каната;
  • создание отчета по результатам контроля;
  • изменение настроек дефектоскопа.

Программа Wintros рассчитана на работу под управлением операционной системы Windows XP/Vista/7.
Аппаратная конфигурация персонального компьютера (ПК): процессор архитектуры х86 не ниже Intel Pentium 4, оперативная память — не ниже 1Гб, объем свободной памяти на жестком диске — не менее 30 Мб.

Програмное обеспечение (ПО) Wintros RTV предназначено для использования совместно с дефектоскопами стальных канатов серии ИНТРОС и дефектоскопом конвейерных лент ИНТРОКОН.

Отличительные особенности

ПО Wintros RTV позволяет отображать на ПК дефектограммы непосредственно в процессе контроля дефектоскопом.

Возможности ПО Wintros RTV

  • получение данных от дефектоскопа в процессе контроля при любом числе каналов с произвольным шагом дискретизации;
  • отображение полученных данных на экране в виде дефектограмм (например ПС и ЛД), аналогичных Wintros;
  • выбор произвольного набора видимых на экране дефектограмм от 1 до 8;
  • выбор диапазона отображения дефектограмм по дистанции от 1 до 100 метров;
  • выбор масштаба по вертикали для каждой из дефектограмм с возможностью автомасштабирования;
  • временное приостановление обновления отображаемых дефектограмм без остановки процесса сбора данных (Стоп-кадр );
  • сохранение полученных данных в стандартный файл типа slb для последующего детального анализа в приложении Wintros.

Программа работает под управлением Microsoft Windows XP/Vista/7/8.1.
