Ультразвуковой дефектоскоп А1211 Mini

Артикул: 70722891
Описание

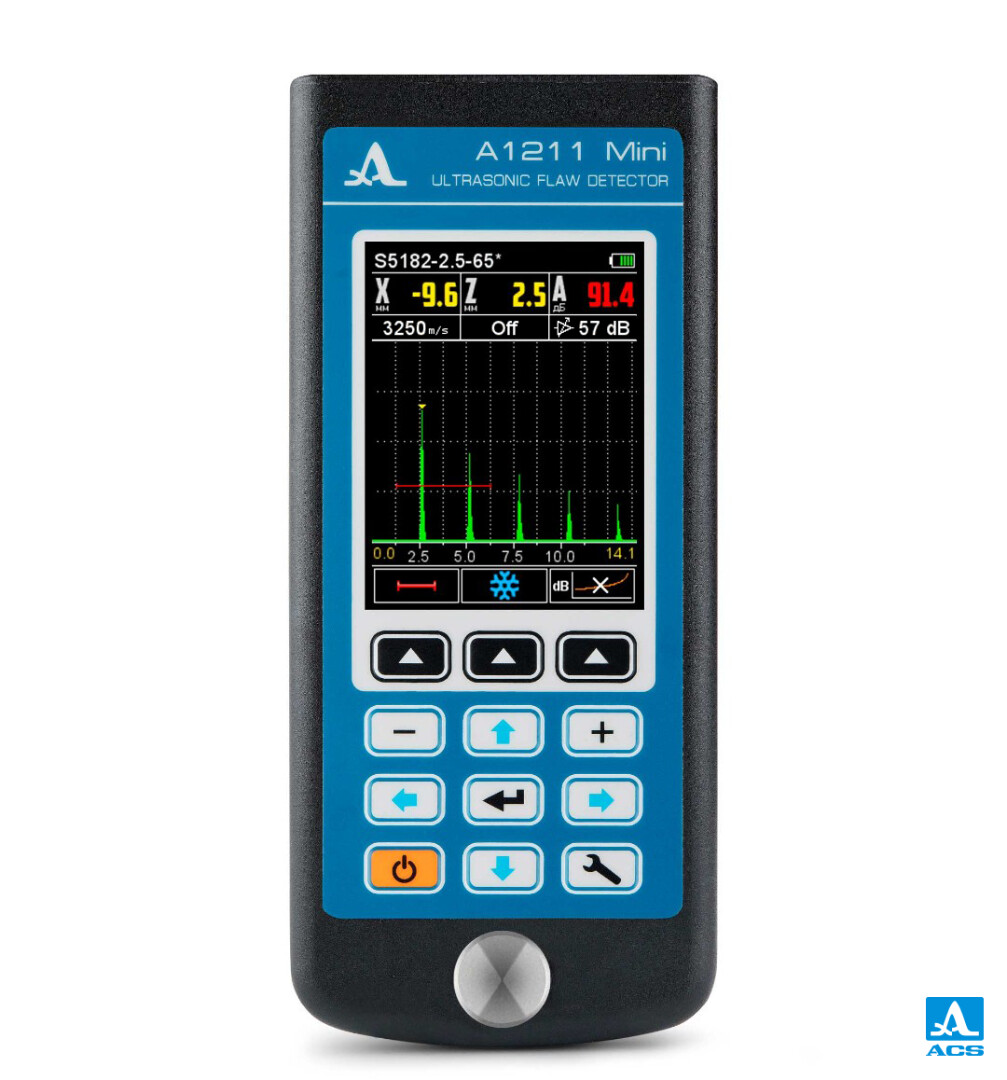

Миниатюрный ультразвуковой дефектоскоп А1211 Mini

А1211 Mini предназначен для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.

Миниатюрный ультразвуковой дефектоскоп А1211 Mini — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение

  • контроль сварных швов
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • измерение толщины изделия

Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.

Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.

Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.

Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.

Особенности

  • Измерение уровней сигналов и координат дефектов
  • Возможность выбора типа шкалы: мм — по глубине, мкс — время
  • Быстрый доступ к функциям управления
  • Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
  • Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
  • Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
  • Индикатор уровня заряда аккумулятора
  • Оперативное управление яркостью подсветки экрана прибора
  • Дискретность индикации результатов измерений: 0,1 или 1 мм
  • Связь с ПК по USB
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК
  • Индикатор уровня заряда аккумулятора
  • Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

Возможности

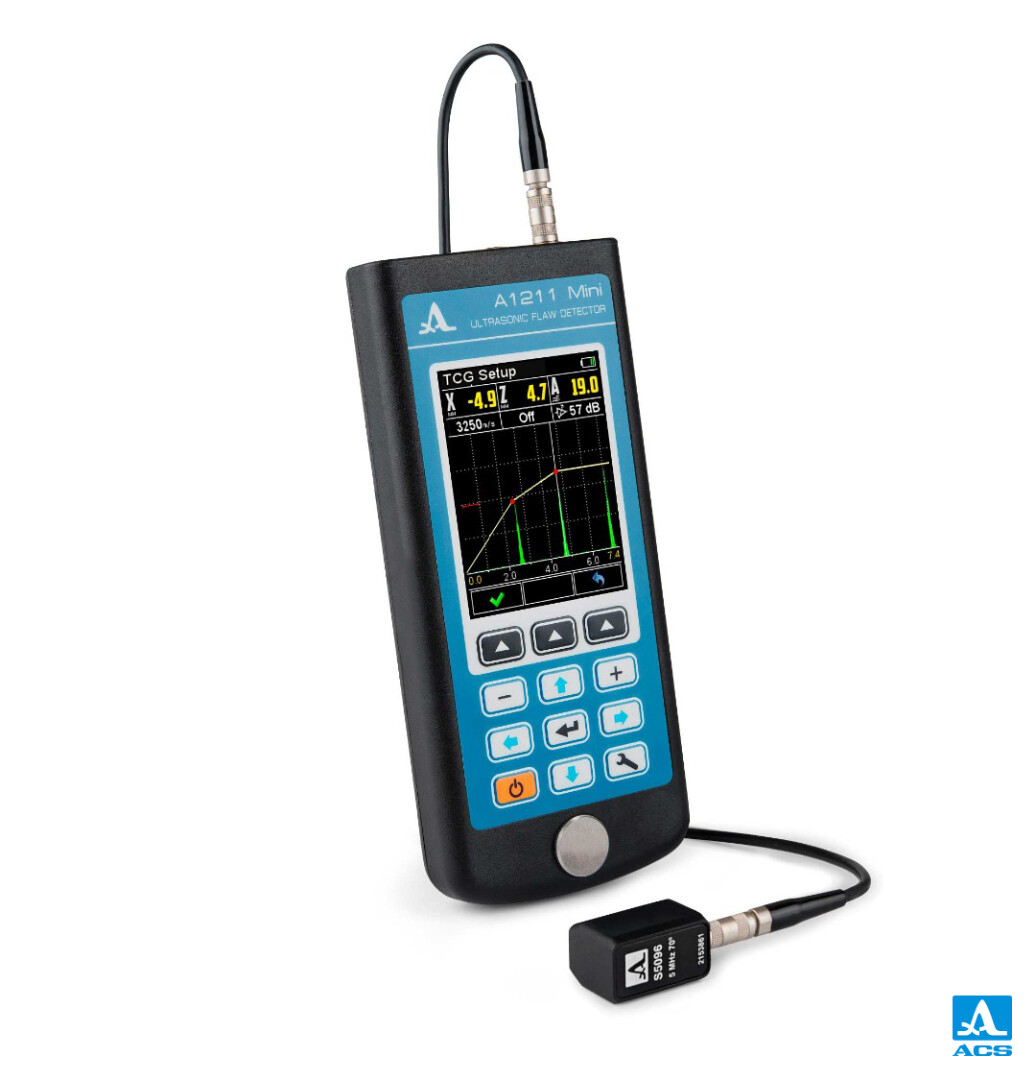

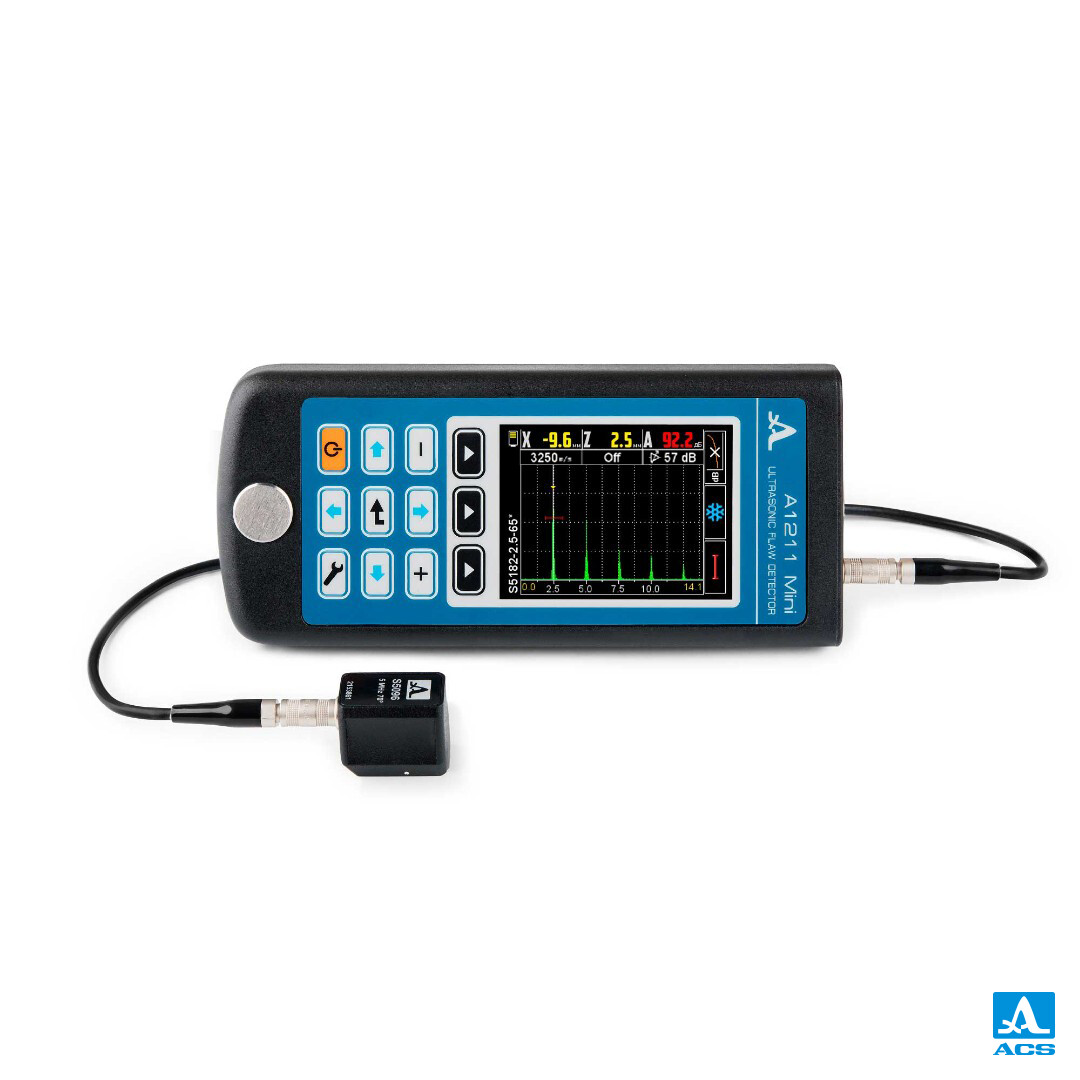

Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения
Поворот экрана Поворот экрана Настройка ВРЧ Настройка ВРЧ
Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов
Поворот экрана Поворот экрана Настройка ВРЧ Настройка ВРЧ

Характеристики

Параметр Значение
Диапазон устанавливаемых скоростей ультразвука 1 000 – 14 999 м/с
Номинальные рабочие частоты ультразвука 0.5 – 15 МГц
Диапазон перестройки усиления от 0 до 80 дБ
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями
с преобразователем S3568 2.5A0D10CL от 7 до 900 мм
с преобразователем D1771 4.0A0D12CL от 2 до 450 мм
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) ±(0,03H+0,2) мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5А65D12CS от 2 до 200 мм
S5096 5.0А70D6CS от 2 до 90 мм
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями:
глубины H ±(0,03H+1) мм
дальности по поверхности L ±(0,03L+1) мм
Номинальное напряжение питания 3,7 В
Продолжительность работы от аккумулятора, не менее 9 ч
Габаритные размеры электронного блока, не более 161х70х24 мм
Масса электронного блока, не более 210 г
Средняя наработка на отказ 18 000 ч
Установленный срок службы 5 лет
Диапазон рабочих температур от -20 до +50 ºC
