Ультразвуковой толщиномер А1208

Артикул: 70722896
Описание

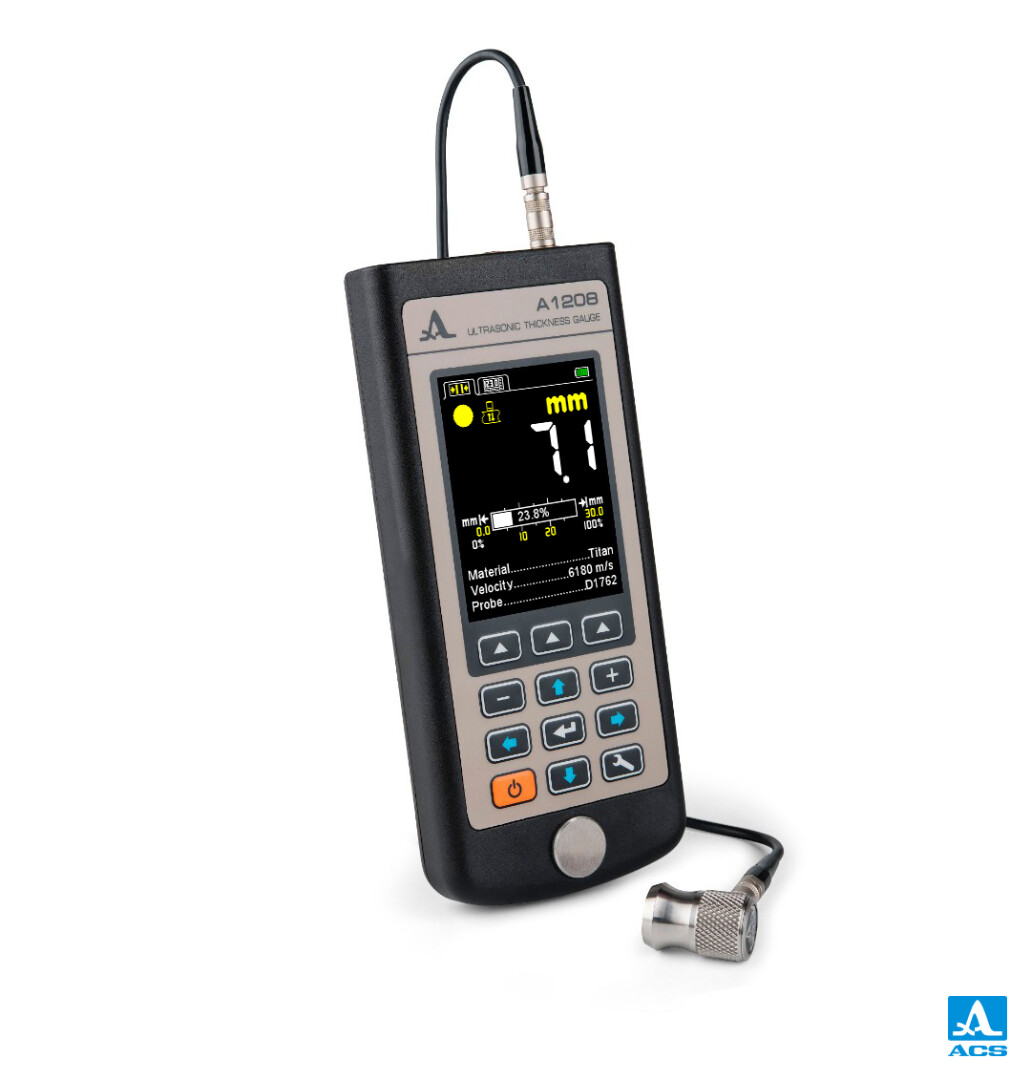

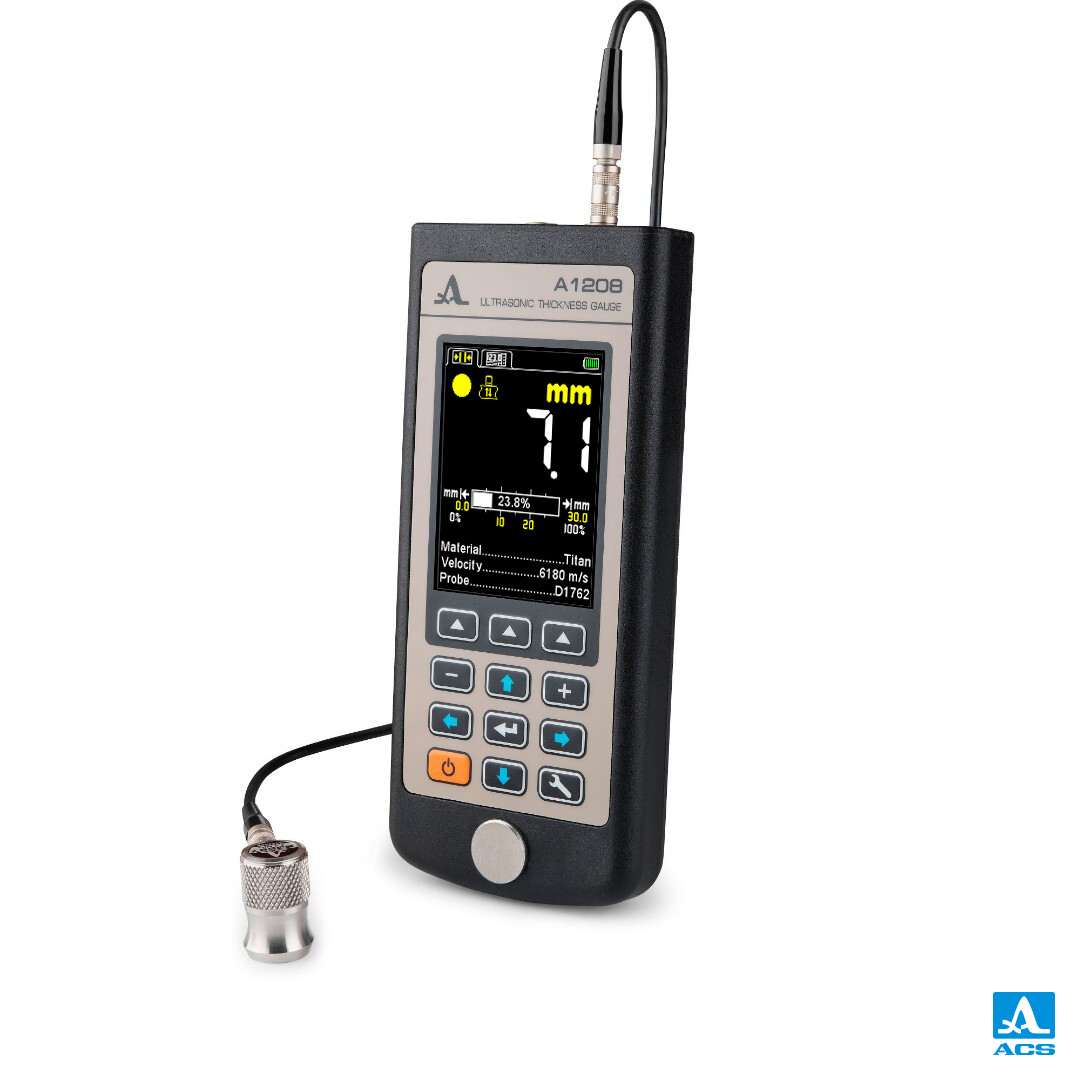

Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб.



Назначение толщиномера А1208

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от — 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.





Особенности:

1) Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.

2) Встроенный литиевый аккумулятор.

3) Время непрерывной работы — 9 ч.

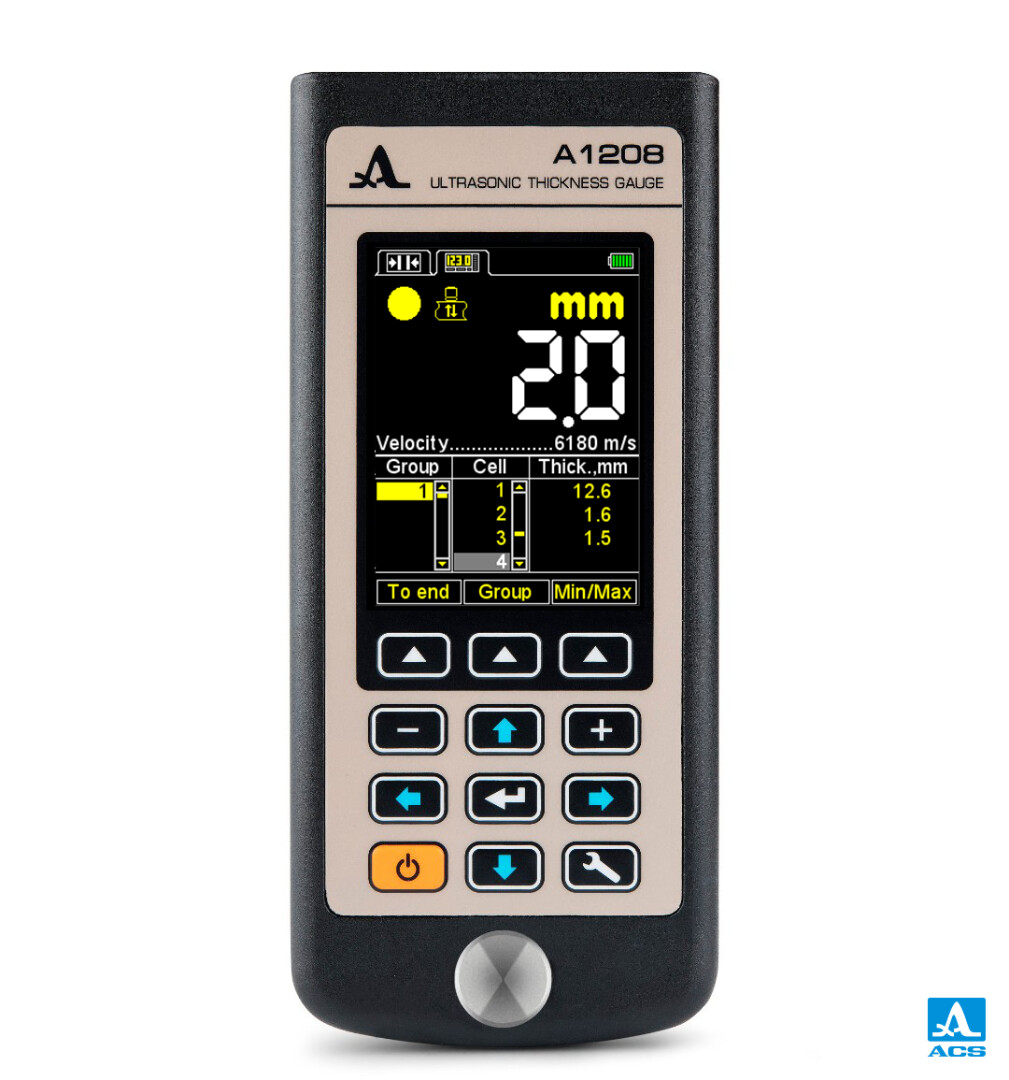

4) Большой, информативный, цветной TFT дисплей.

5) Дискретность индикации измерений 0,01 или 0,1 мм.

6) Автоматическое определение скорости ультразвука на объекте известной толщины.

7) Энергонезависимая память на 50000 измерений.

8) Звуковая и виброиндикация.

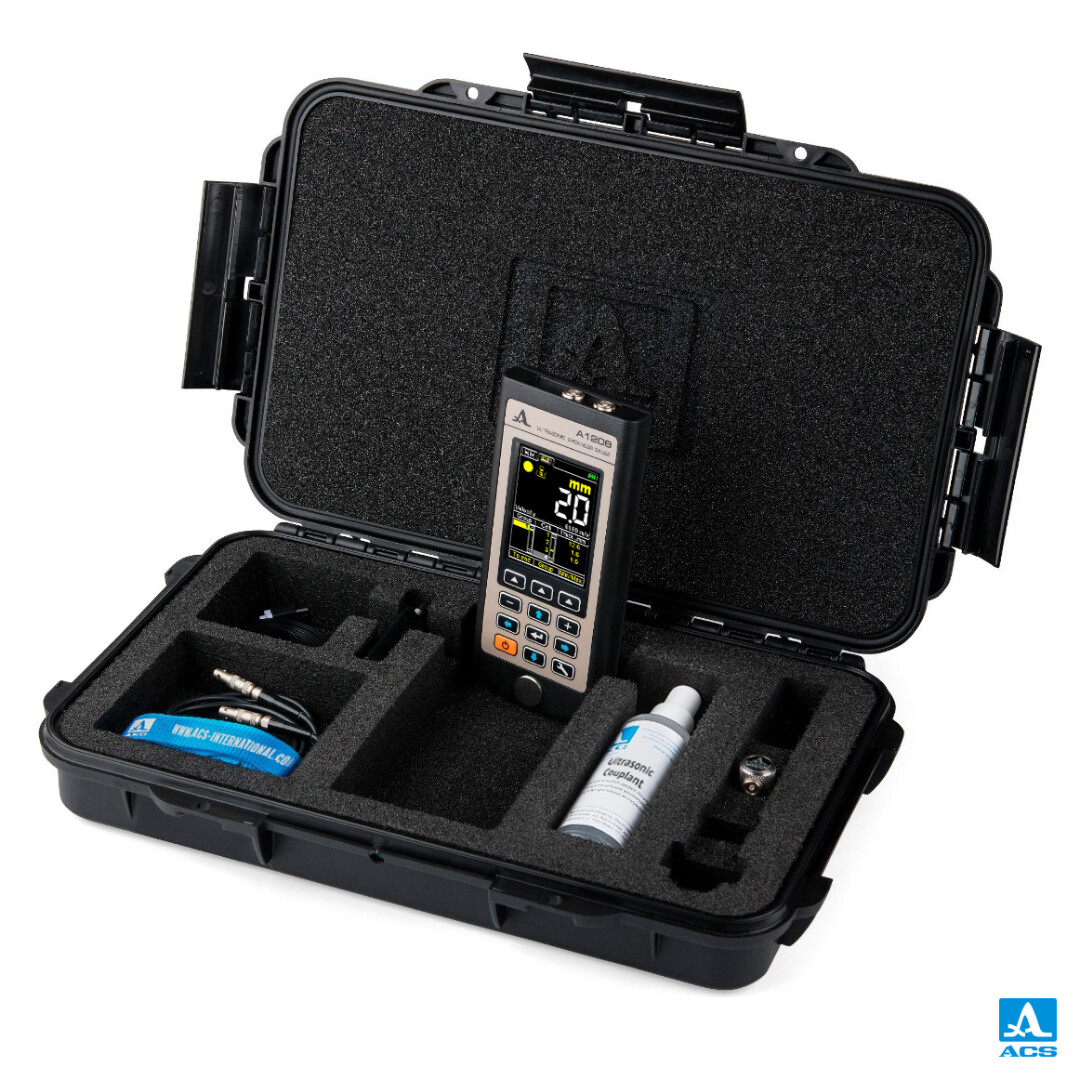

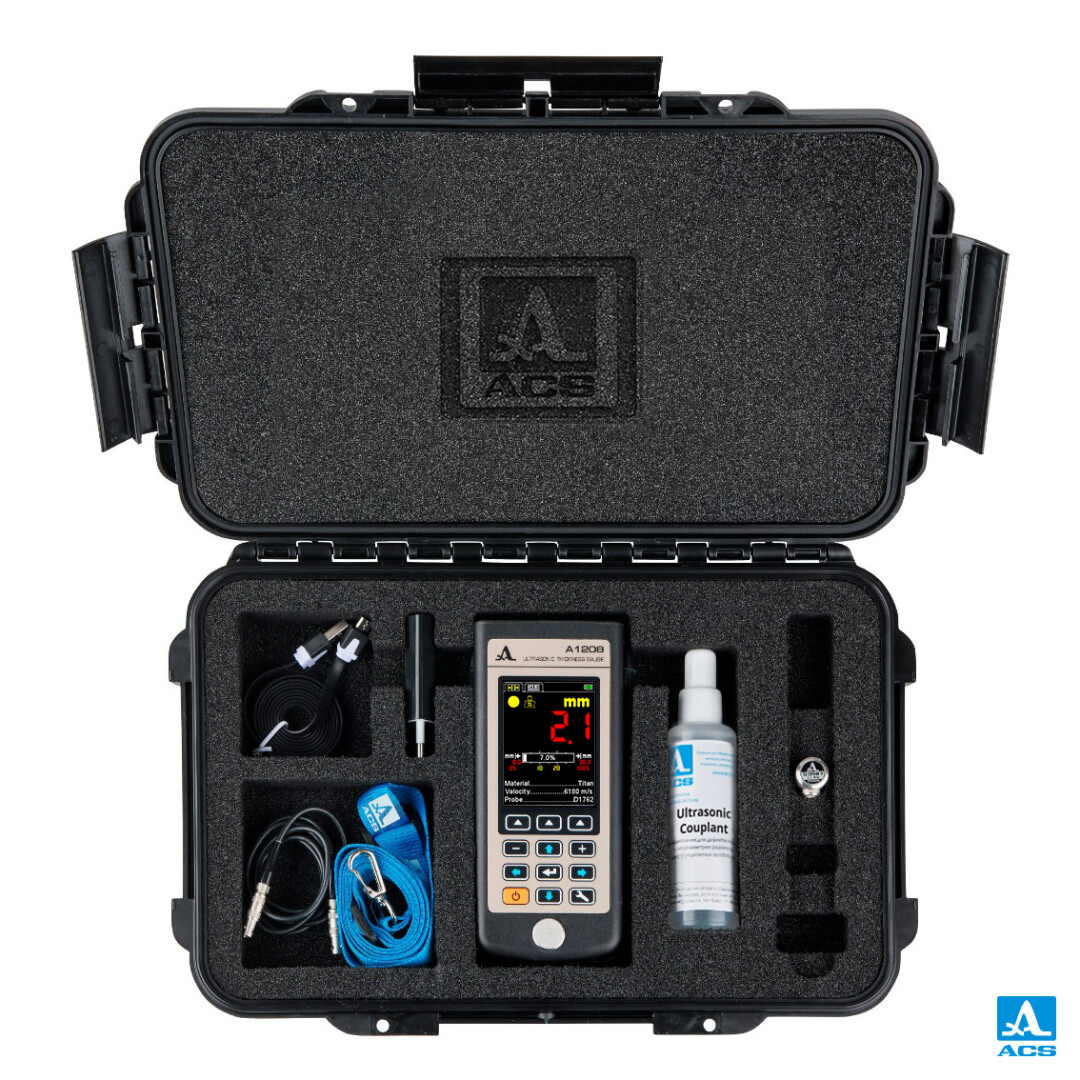

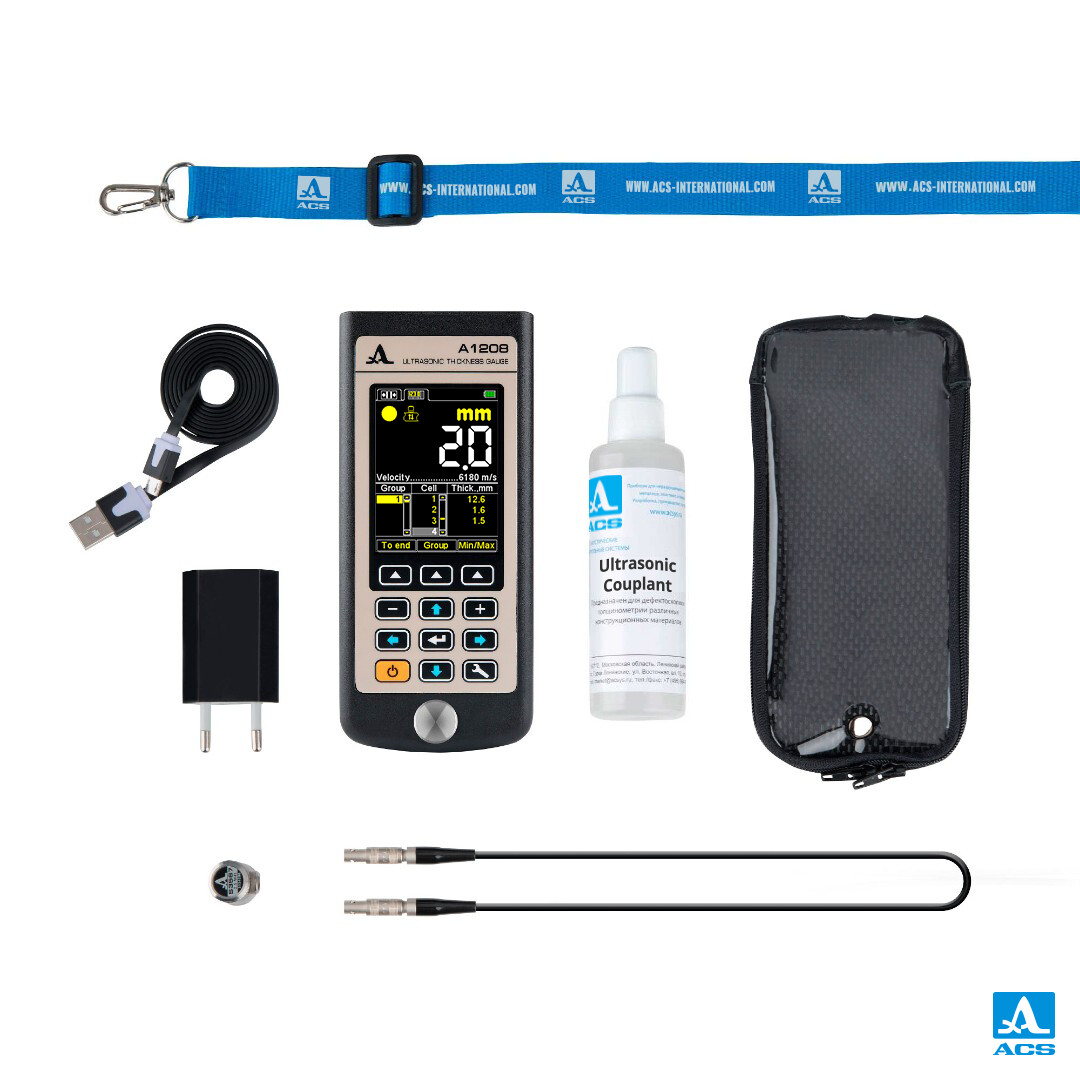

9) Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

10) Передача данных на ПК через USB кабель

11) Программное обеспечение для приема данных из прибора и сохранения их на ПК.





Характеристики

Прибор рассчитан на работу со всей линейкой раздельно-совмещённых и совмещенных ультразвуковых преобразователей производства ООО “Акустические Контрольные Системы”.

Параметр Значение
Диапазоны измеряемых толщин (по стали):
-преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
-преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
Основная погрешность измерений толщины Х, мм, не более:
— при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
Дискретность измерения толщин (изменяемая):
— в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
— в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
Номинальное напряжение питания, В 3,7
Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
Тип дисплея антибликовый, цветной TFT
Время непрерывной работы 9 ч
Габаритные размеры электpонного блока 161x70x24 мм
Масса электронного блока 210 г
Установленный срок службы
5 лет
Условия эксплуатации:
— температура воздуха от — 30°С до + 50°С
— относительная влажность воздуха при температуре +35 °С, не выше 95%



Детали
Виды контроля

Ультразвуковой контроль (UT)
