Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР

Артикул: 275550525 Категория:
Описание
Все многообразие возможностей технологии SAFT, упакованное в легкий, эргономичный прорезиненный корпус для всепогодных условий эксплуатации.

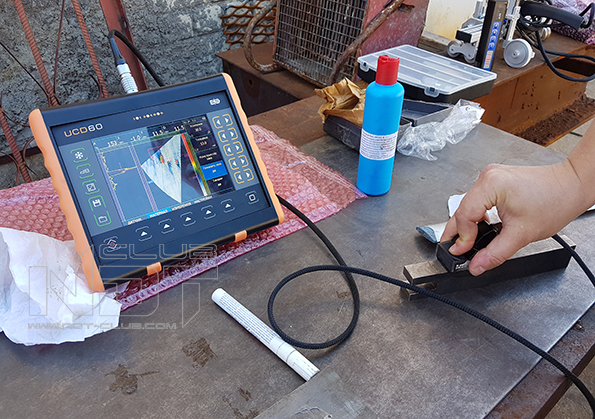

Новый ультразвуковой дефектоскоп УСД-60 ФР, сочетает в себе возможности классических фазированных решеток с достижениями технологии цифровой фокусировки сигнала. Позволяя реконструировать полноэкранное изображение (640х480 точек) с 16-ти элементных датчиков ФР без потери производительности, этот легкий (1,4 кг) современный дефектоскоп является вершиной линейки высококачественных и надежных ультразвуковых дефектоскопов компании КРОПУС.

Возможность работать с обычными УЗ преобразователями в режиме классического дефектоскопа, подключение сканеров TOFD и 2 координатных сканеров С-скана, иммерсионная зона контроля, работа с АРД-диаграммами и множество других возможностей, в сочетании с доступной ценой и 3х летней гарантией, делают этот дефектоскоп лучшим предложением на отечественном рынке средств НК.

  • Сочетание классического дефектоскопана фазированных решетках с цифровой фокусировкой сигнала
  • Масса прибора всего 1,4 кг
  • Реконструкция изображения на полный экран 640х480 без потери быстродействия
  • Подключение стандартных 16-ти элементных ФР
  • Работа в режиме обычного дефектоскопа + вход для 1 или 2-х коорд. энкодера для подключения различных сканеров и построения С-скана, B-скана, TOFD
  • Ударопрочный корпус с защитой по IP65 для работы в полевых условиях
  • Морозоустойчивое (от -30°С) исполнение
  • Автоматическая настройка, конструктор разделки сварного шва.

УСД-60 ФР ультразвуковой дефектоскоп с фазированной решеткой позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки)

БАЗОВЫЙ КОМПЛЕКТ УСД-60 ФР:
• Электронный блок дефектоскопа УСД-60 ФР со встроенным Li-ion аккумулятором
• Блок питания сетевой 15В / 220В
• Фазированная 16 элементная решетка 4,0 МГц (компактная апертура) со встроенным кабелем
• Наклонная призма ФР 4,0 МГц
• Прямая призма ФР 4,0 МГц
• Кабель Lemo00-Lemo00 1,5м – 2 шт.
• Преобразователь ультразвуковой П111-2,5-К12
• Преобразователь ультразвуковой П111-5-К6
• Преобразователь ультразвуковой П121-2,5-40
• Преобразователь ультразвуковой П121-5-65
• Защитный чехол с блендой и креплением на корпусе оператора
• Кабель USB для связи с ПК
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
• Кейс для переноски

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Фазированная 16 элементная решетка 3,5 МГц (большая апертура) со встроенным кабелем
• Наклонная призма ФР 3,5 МГц
• Прямая призма ФР 3,5 МГц

Особенности УСД-60ФР
• Контроль с применением фазированных решеток
• Работа в режиме высокочастотного ультразвукового дефектоскопа с классическими преобразователями
• Возможность подключения энкодера (датчика пути) для записи результатов контроля в виде массива данных и последующего хранения и обработки – построение В, С скана
• Возможность подключения и работы со сканером TOFD
• Практичный, удобный корпус дефектоскопа и малый вес

ВСТРОЕННЫЙ СПИСОК ПРЕОБРАЗОВАТЕЛЕЙ

КОНСТРУКТОР СВАРНОГО ШВА

S, В-СКАН С ПОСТРОЕНИЕМ ХОДА ЛУЧЕЙ

S — СКАН

S, А СКАН НА ОДНОМ ЭКРАНЕ

S,А,B СКАН НА ОДНОМ ЭКРАНЕ

L-СКАН (ЛИНЕЙНОЕ СКАНИРОВАНИЕ)

РЕЖИМ ЛУПА

УГЛОВАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ

ЗАПИСЬ ШВА С ДАТЧИКОМ ПУТИ

ПРИМЕРЫ ПРИМЕНЕНИЯ:



Работа с фазированными решетками
Развертка до 550 мм в зависимости от типа ФР

с шагом 0.1, 1, 10 и 100 мм
Диапазон регулировки усиления                     80 дБ, с шагом 0.5, 1, 2 и 6 дБ
Направление отображения УЗ пучка Слева, справа
Диапазон скоростей  2000 – 9999 м/с, с шагом с шагом 1, 10, 100 и 1000 м/с
Диапазон частот, подключаемых ФР 2 – 10 МГц
Количество используемых элементов 16
Диапазон регулировки апертуры ФР 4 — 16
Вид формирования изображения сканирования S-скан: секторное сканирование в диапазоне углов от 35 до 75º;

L-скан: линейное сканирование с одним заданным углом ввода от 30 до 75º
Вид отображения информации S/L-скан; А-скан; В-скан;
Зондирующий импульс радиоимпульс, амплитудой ±100В,

с регулируемым числом периодов от 0,5 до 5
Режим регулировки чувствительности ВРЧ, УРЧ

Работа с классическими преобразователями
Развертка мин.: 0 — 5 мкс
макс.: 0 — 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка от 0 мкс до 1000 мкс

с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная толщина контролируемого материала 2900 мм (сталь 5950 м/с)
Диапазон скоростей 1000 — 10 000 м/с

с шагом 1, 10 и 100 м/с
Задержка в призме 0 — 100 мкс
с шагом 0.01, 0.1, 1 и 10 мкс
Демпфирование 25 Ом / 50 Ом/ 1000 Ом
Входной импенданс 50 Ом / 600 Ом
Зондирующий импульс радиоимпульс, амплитудой ±100В, с регулируемым числом периодов (0,5-5)
Частота повторений ЗИ от 50 до 500 Гц
Усилитель широкополосный, 1.0 до 20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB программируемая, ±12 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 80 дБ, 12 дБ/мкс
с построением кривой по 32 опорным точкам,
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК/DAC) построение по 32 точкам,

две дополнительных кривых ±12 дБ от базовой
Функция АРД построение по 32 точкам, с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 — 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через «0»
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой АРК/DAC
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).
Память 200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB
Разъемы преобразователей 2 Lemo00
Аккумулятор Li-ion 10.8В, 5000 mА/ч
Время работы 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220В AC
Напряжение питания 15В / 2,5А  DC
Диапазон рабочих температур от -30º C до +55° C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,4 кг с аккумуляторами

Детали
Виды контроля

Ультразвуковой контроль (UT)
