ЕМА товщиномір A1570 EMAT

OEM-приймально-передавальний ультразвуковий фронт-енд блок для безконтактних (без контактної рідини) вимірювань товщини за допомогою електромагнітно-акустичних перетворювачів.

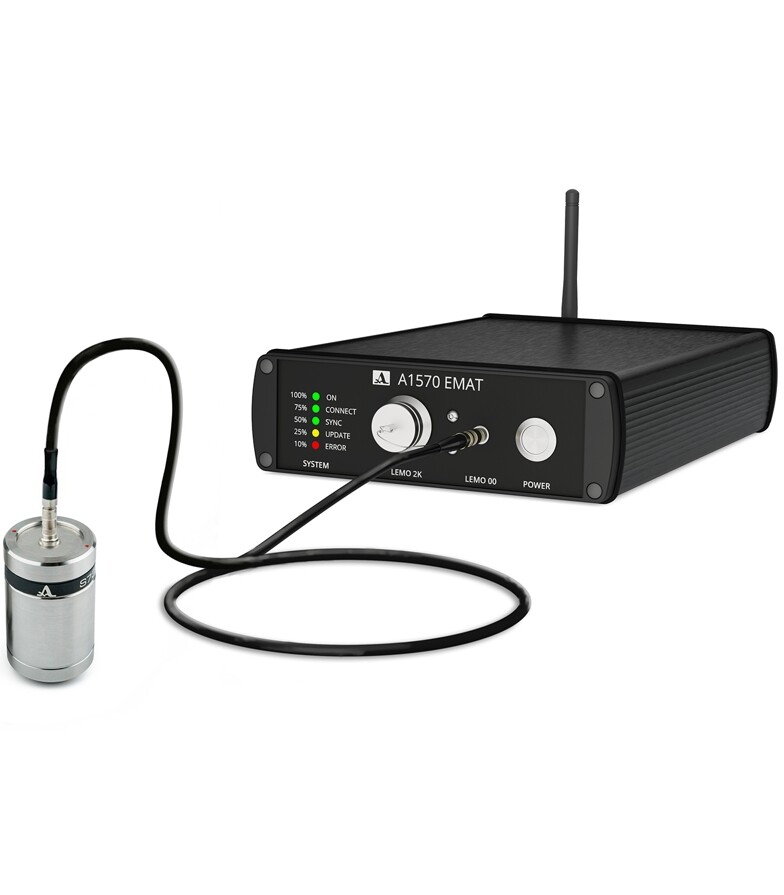

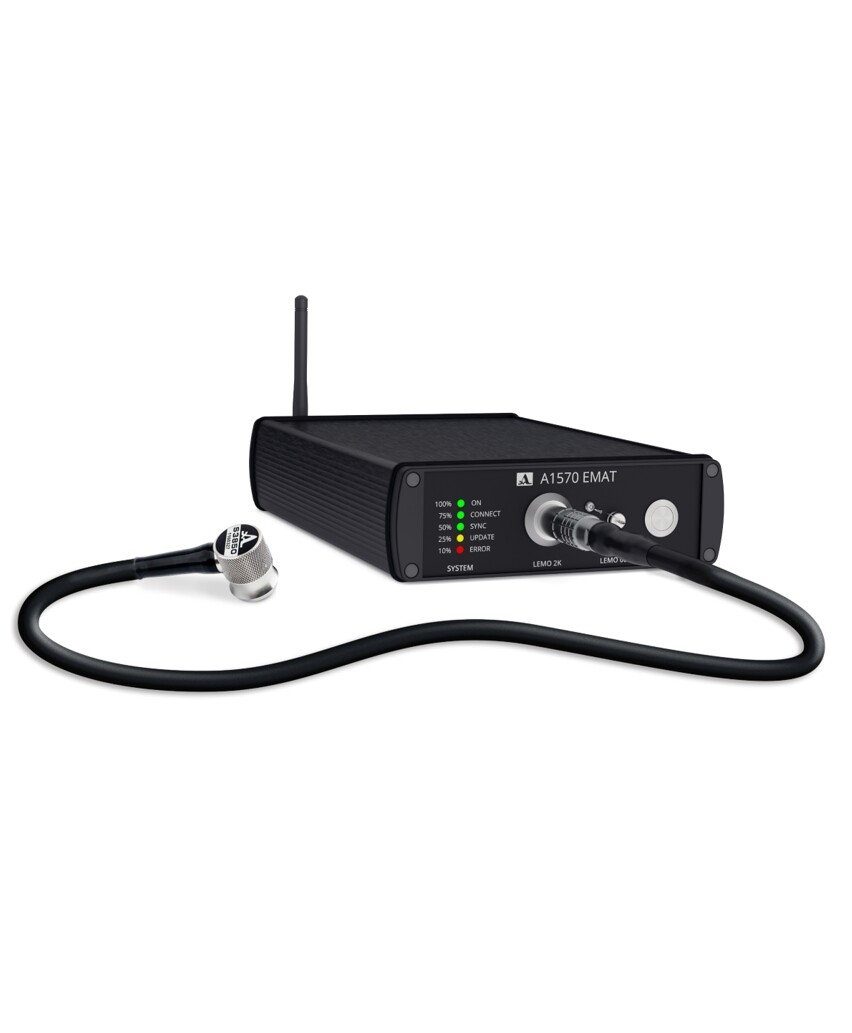

A1570 EMAT — висококласний ЕМА-блок збору даних, призначений для інтеграції в автоматизовані контрольні установки та сканувальні системи (роботи-краулери) для безконтактних вимірювань товщини металевих об’єктів. Передавач і приймач A1570 EMAT можуть працювати зі звичайними ЕМА-перетворювачами на постійних магнітах, а також з новітніми ЕМА-зондами з імпульсним намагнічуванням. Прилад має вбудований акумулятор та бездротовий інтерфейс передачі даних для автономної роботи.

Завдяки добре документованому SDK користувач може розробляти власні програмні застосунки для спеціалізованих контрольних задач.

A1570 EMAT призначений для проведення ультразвукових вимірювань товщини за допомогою електромагнітно-акустичних перетворювачів. Прилад підходить для різноманітних застосувань, таких як:

Застосування:

• Автоматизований та механізований контроль корозії на трубопроводах і резервуарах
• Вимірювання товщини на котельних трубах і теплообмінниках
• Ультразвукові вимірювання на високотемпературних об’єктах
• Внутрішні (in-situ) ультразвукові вимірювання напружень

Технічні характеристики

ПЕРЕДАВАЧ

Вихідна напруга, В: Біполярний пакет ± 200 В, ± 400 В, ± 600 В
Послідовність збудження, періодів: 0,5 до 9
Частота повторення імпульсів, Гц: до 60 при коефіцієнті усереднення 32

ПРИЙМАЧ

Довжина запису даних, відліків: до 8 кВідліків
Частота дискретизації, МГц: 25 МГц, 50 МГц, 100 МГц
Смуга пропускання приймача, МГц: 1 до 15 МГц
Динамічний діапазон підсилювача з урахуванням часової корекції підсилення (TCG), дБ: 40 дБ
Коефіцієнт усереднення: до 32

ІНТЕРФЕЙСИ ДАНИХ

Ethernet: до 100 Мбіт
WiFi 802.11b/g/n / Швидкість передачі: 802.11n: до 150 Мбіт/с
Зовнішній вихід тригера: TTL + RS485 імпульсний сигнал

ІНТЕРФЕЙСИ ПЕРЕТВОРЮВАЧІВ

Для ЕМА з імпульсним намагнічуванням: Lemo 2K (EGG.2K.810.CLL1/EGG.2K.810.CLL1)
Для ЕМА з постійним магнітом: Lemo 00 (ERN.00.250.CTL)

ГАБАРИТИ ТА ВАГА

Габарити електронного блоку: 320 х 165 х 55 мм
Вага електронного блоку: 1650 г

Комплект поставки

• A1570 – електронний блок ЕМА-товщиноміра — 1 шт.
• ЕМА-перетворювач S7694 — 1 шт.
• Кабель з роз’ємом Lemo00 довжиною 1,2 м (інші довжини — на запит) — 1 шт.
• WiFi-антена — 1 шт.
• Кабель Ethernet довжиною 1,5 м — 1 шт.
• Мережевий адаптер із кабелем 220В-15В — 1 шт.
• Вступне прикладне програмне забезпечення «ACS Mathilda-EMAT Windows GUI App» (доступне на www.acs-international.com) — 1 шт.
• Твердий кейс — 1 шт.
