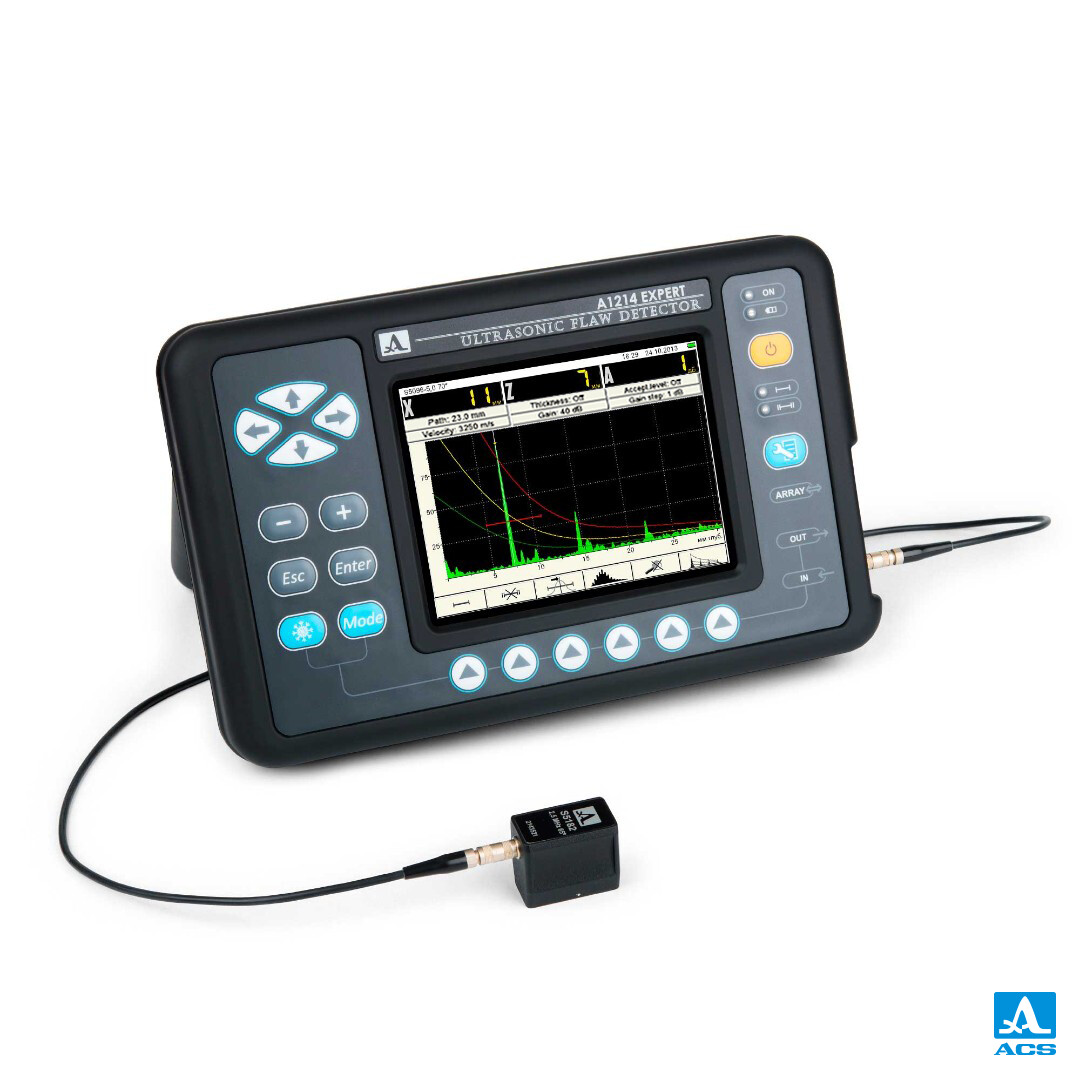

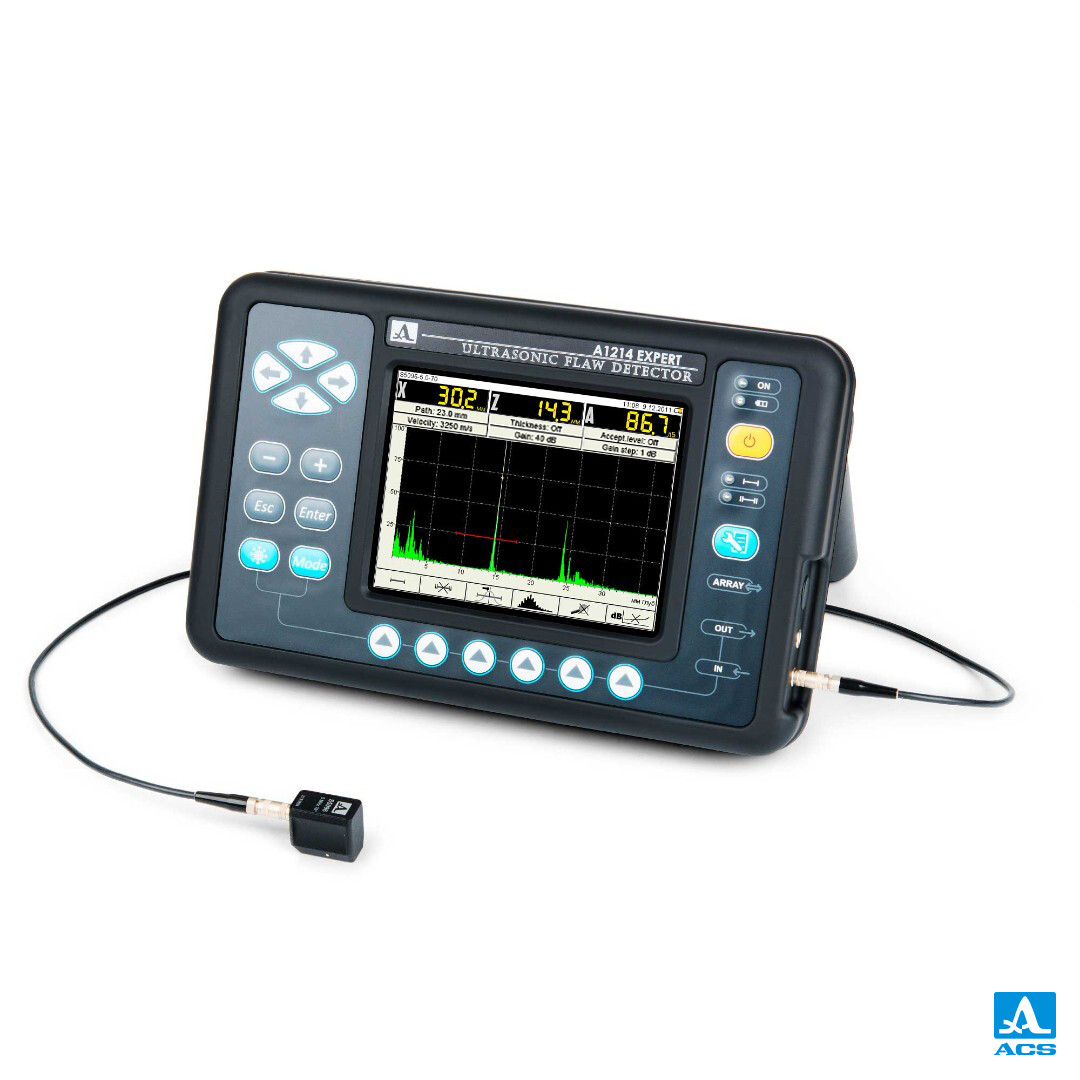

Ультразвуковий дефектоскоп A1214 Expert

Класичний варіант ультразвукового дефектоскопа з усіма сучасними функціями.

Великий висококонтрастний кольоровий TFT-дисплей з високою роздільною здатністю (640×480) дає змогу працювати тривалий час, не напружуючи зір.

Зручний інтерфейс із гарячими клавішами.

Швидкознімний морозостійкий акумулятор.

Дефектоскоп A1214 EXPERT пропонує низку унікальних функцій завдяки повністю цифровому тракту.

Сигнал може бути представлений у недетектованому вигляді — радіосигнали (RF) у реальному часі, що дає змогу детально досліджувати фази сигналу, проводити контроль з великою кількістю структурних шумів і розрізняти сигнали від близько розташованих відбивачів.

Швидкий доступ до функцій керування.

У будь-якому режимі роботи в нижній частині екрана розташоване меню піктограм для швидкого доступу до налаштувань і функцій.

Велика бібліотека конфігурацій (100 варіантів).

Прилад можна налаштувати на різні ситуації та об’єкти в лабораторії, а на об’єкті оператор просто вибирає потрібну конфігурацію з меню. Усі налаштування зберігаються в енергонезалежній пам’яті.

Енергонезалежна пам’ять на 2000 зображень дисплея (А-розгортки з налаштуваннями контролю).

У режимі МЕНЮ сигнал та його опис відображаються у верхній частині дисплея, що дає змогу коригувати налаштування контролю на ходу.

До збережених зображень можна додавати голосові коментарі за допомогою бездротової Bluetooth-гарнітури (2000 варіантів).

Протягом 20 секунд користувач може записати необхідну інформацію про об’єкт контролю з прив’язкою до кадру збереженої А-розгортки.

Напівавтоматична процедура корекції кута та часу затримки в призмі у разі зношення перетворювача.

Застосування

— Контроль зварних з’єднань.
— Виявлення корозії, тріщин, внутрішніх розшарувань та інших дефектів.
— Виявлення та визначення розмірів дефектів (несуцільностей та неоднорідностей) у металевих і пластмасових об’єктах.
— Вимірювання товщини.
— Цифрове ВРЧ дає змогу коригувати сигнал на основі довільної функції, заданої 32 вузловими точками. Точки режиму встановлюються, змінюються та видаляються в спеціальному режимі редагування ВРЧ. Налаштування ВРЧ виконується для отримання імпульсів однакової висоти від рівних відбивачів, що забезпечує коректне визначення розмірів дефектів по всій товщині об’єкта контролю.
— DGS-діаграми для однокристальних перетворювачів показують на екрані три криві, що відповідають рівням бракування, реєстрації та пошуку. Еквівалентна площа несуцільності оцінюється автоматично.
— За допомогою цієї функції ви уникаєте ручної оцінки площі дефекту, що значно підвищує ефективність контролю.
— DAC-криві показують на екрані три криві, що відповідають рівням бракування, реєстрації та пошуку. Це дає змогу правильно оцінити достовірність виявлених дефектів відповідно до чинних норм і методик ультразвукового контролю.

Характеристики
Максимальна товщина контрольованого об’єкта (ехо-метод, сталь): 3000 мм
Номінальні робочі частоти: 0,5 – 15,0 МГц
Діапазон встановлення швидкості ультразвуку в матеріалі: 1 000 – 14 999 м/с
Відхилення робочих частот від номінальних: ± 10%
Діапазон контролю з перетворювачами з нормальним променем: S3568 2.5A0D10CL / D1771 4.0A0D12CL: від 7 до 6.000 мм / від 2 до 3.000 мм
Допустима основна похибка вимірювання товщини D з прямим перетворювачем: ±(0,01D+0,2) мм
Похибка вимірювання глибини дефекту H з прямим перетворювачем: ±(0,01H+0,2) мм
Діапазон вимірювання координат дефекту (по сталі) з похилим перетворювачем 65°, глибина H: 3 – 1300 мм
Допустима основна похибка вимірювання координат дефекту з похилим перетворювачем 65°, глибина H: ±(0,03H+1) мм
Діапазон вимірювання координат дефекту (по сталі) з похилим перетворювачем 70°, глибина H: 3 – 500 мм
Допустима основна похибка вимірювання координат дефекту з похилим перетворювачем 70°, глибина H: ±(0,03H+1) мм
Відстань по поверхні L: ±(0,03L+1) мм
Діапазон регулювання коефіцієнта підсилення: від 0 до 100 дБ
Динамічний діапазон ВРЧ, не менше: 20 дБ
Номінальна напруга акумулятора: 11,1 В
Час роботи за нормальних кліматичних умов, не менше: 8 год
Діапазон робочих температур: від -30 до +55 ºC
Тип дисплея: кольоровий TFT
Роздільна здатність дисплея: 640 х 480 пікселів
Розміри електронного блока: 258 х 164 х 110 мм
Маса з акумуляторами: 1,8 кг

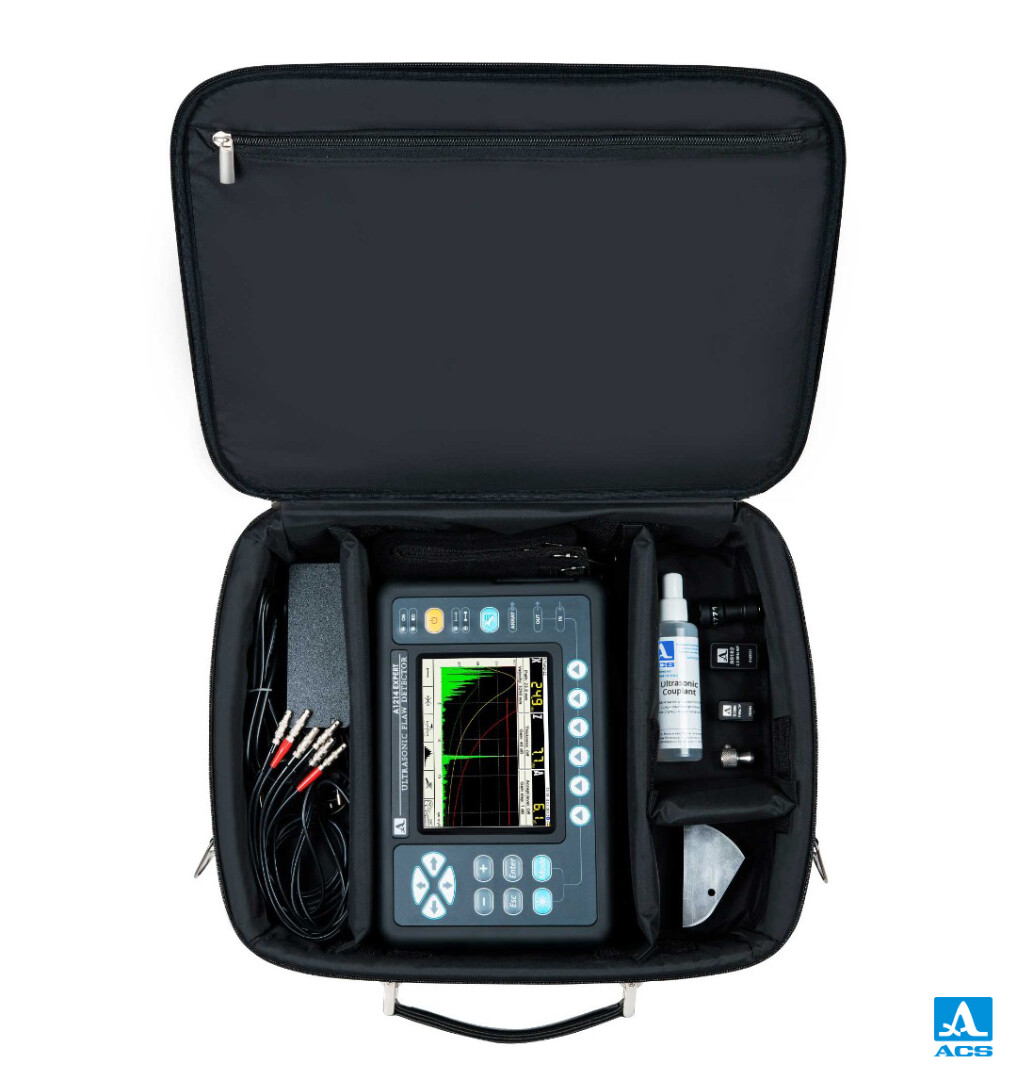

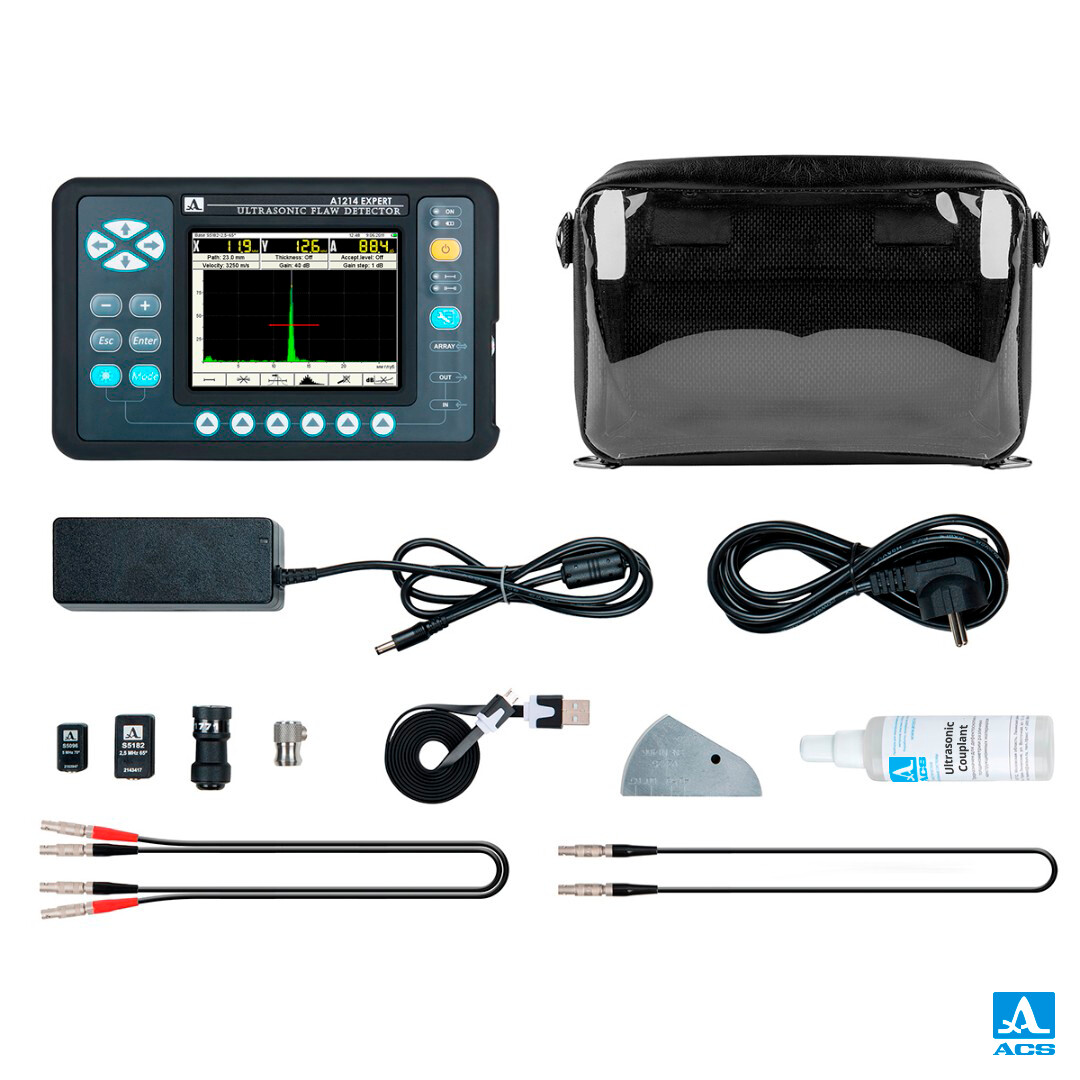

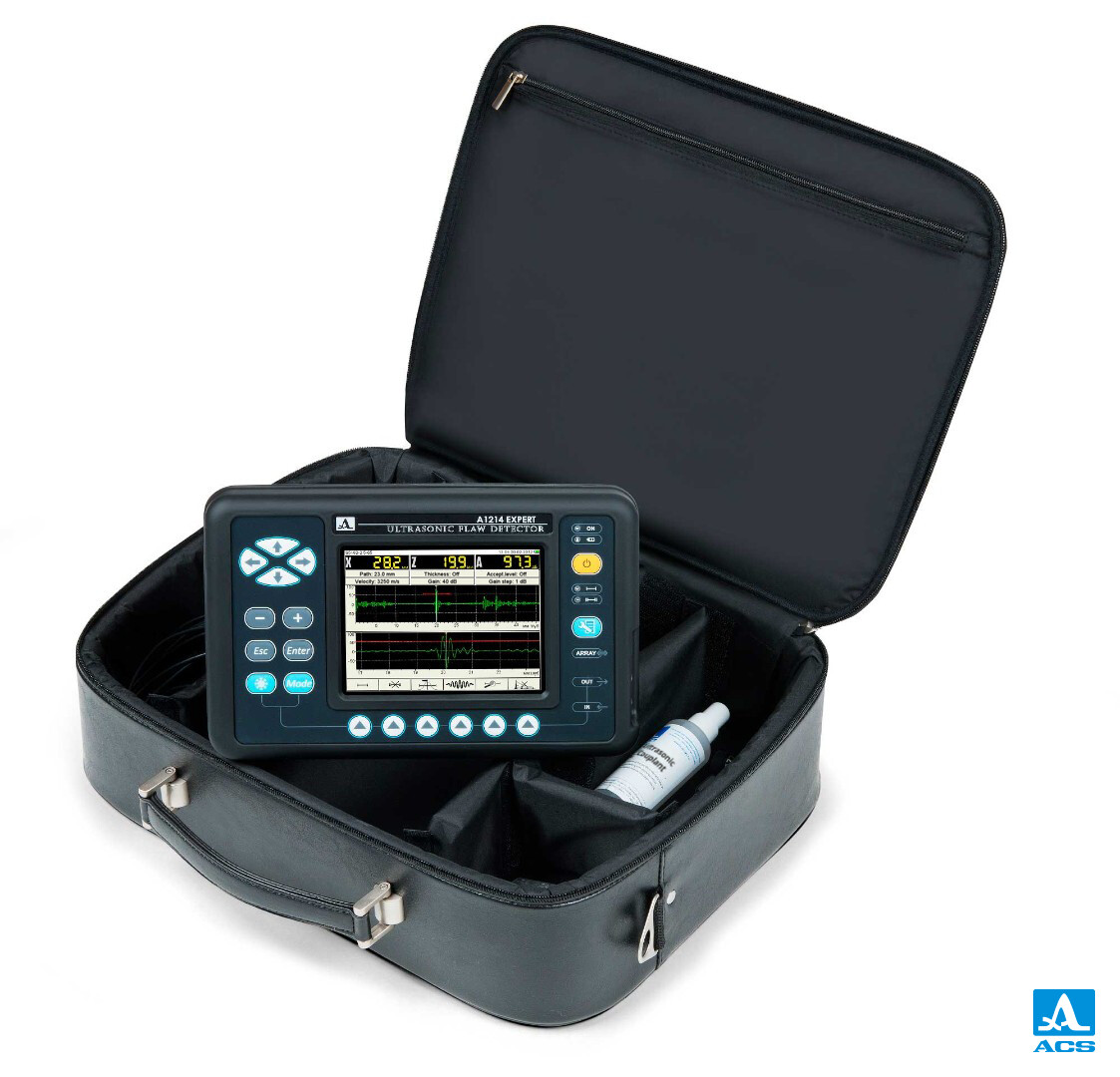

Комплект поставки
— A1214 EXPERT – ультразвуковий дефектоскоп
— Перетворювач D1771 4.0A0D12CL
— Перетворювач S3568 2.5A0D10CL
— Перетворювач S5182 2.5А45D12CS
— Перетворювач S5096 5.0А45D6CS
— Кабель подвійний LEMO 00 – LEMO 00, 1,2 м
— Кабель одинарний LEMO 00 – LEMO 00, 1,2 м
— Мережевий адаптер, кабель
— USB-кабель
— Калібрувальний зразок V2/25
— М’який чохол
— Сумка
