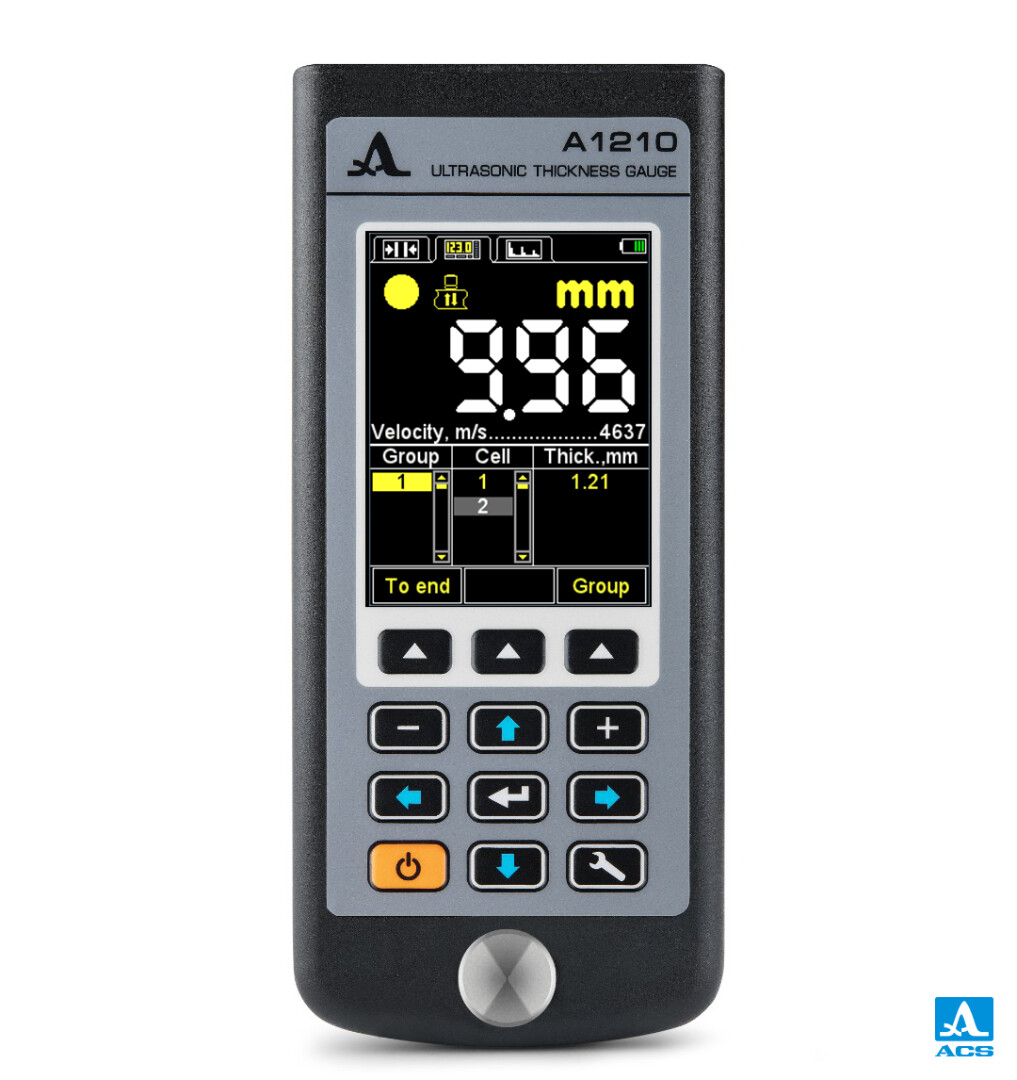

Ультразвуковий товщиномір A1210 з А-розгорткою

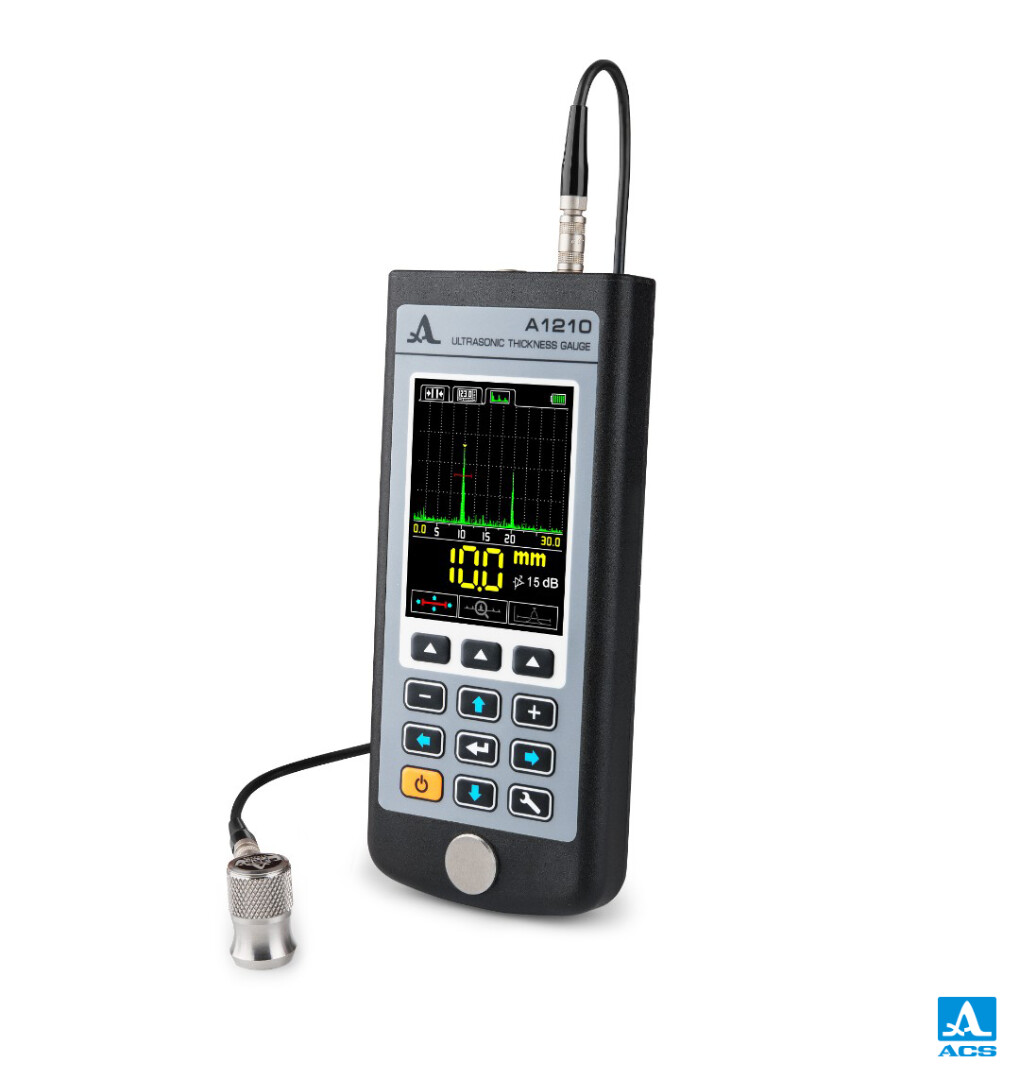

Товщиномір може працювати в режимі відображення результатів у вигляді цифрових даних або в режимі з графічним зображенням сигналу — А-розгорткою.

А-розгортка виключає хибні результати, значно підвищуючи достовірність контролю. Вона дає змогу виконувати експрес-пошук сторонніх включень і розшарувань та отримувати точні результати вимірювань через полімерні (поліетиленові), лакофарбові та інші види ізоляційних покриттів.

Товщиномір A1210 пропонує цілий набір функцій для легкої та ефективної роботи:

— однокристальні та двокристальні перетворювачі;
— запатентована система автоматичної адаптації до кривизни та шорсткості поверхні;
— запатентований автокорельований алгоритм вимірювання для точних результатів, що усуває вплив ближньої зони однокристальних перетворювачів при малій товщині.

Великий TFT-дисплей забезпечує повний візуальний контроль процесу контролю за допомогою кольорової індикації.

Чохол із вбудованим магнітним тримачем допомагає надійно фіксувати товщиномір на металевих поверхнях для комфортної роботи у важкодоступних місцях і на висоті.

Застосування

Вимірювання товщини стінок труб, котлів, посудин та різноманітних інших металевих деталей, а також чавуну, пластмас та інших матеріалів з високим загасанням ультразвуку.

За допомогою однокристальних перетворювачів S3567 2.5A0D10CL і S3569 5.0A0D10CL із зносостійким протектором можна:

— проводити вимірювання товщини товстостінних виробів з металу, чавуну, пластмас та інших матеріалів з високим загасанням ультразвуку;
— проводити експрес-пошук сторонніх включень і розшарувань;
— отримувати достовірні результати при вимірюваннях через лакофарбові покриття;
— сканувати об’єкти контролю.

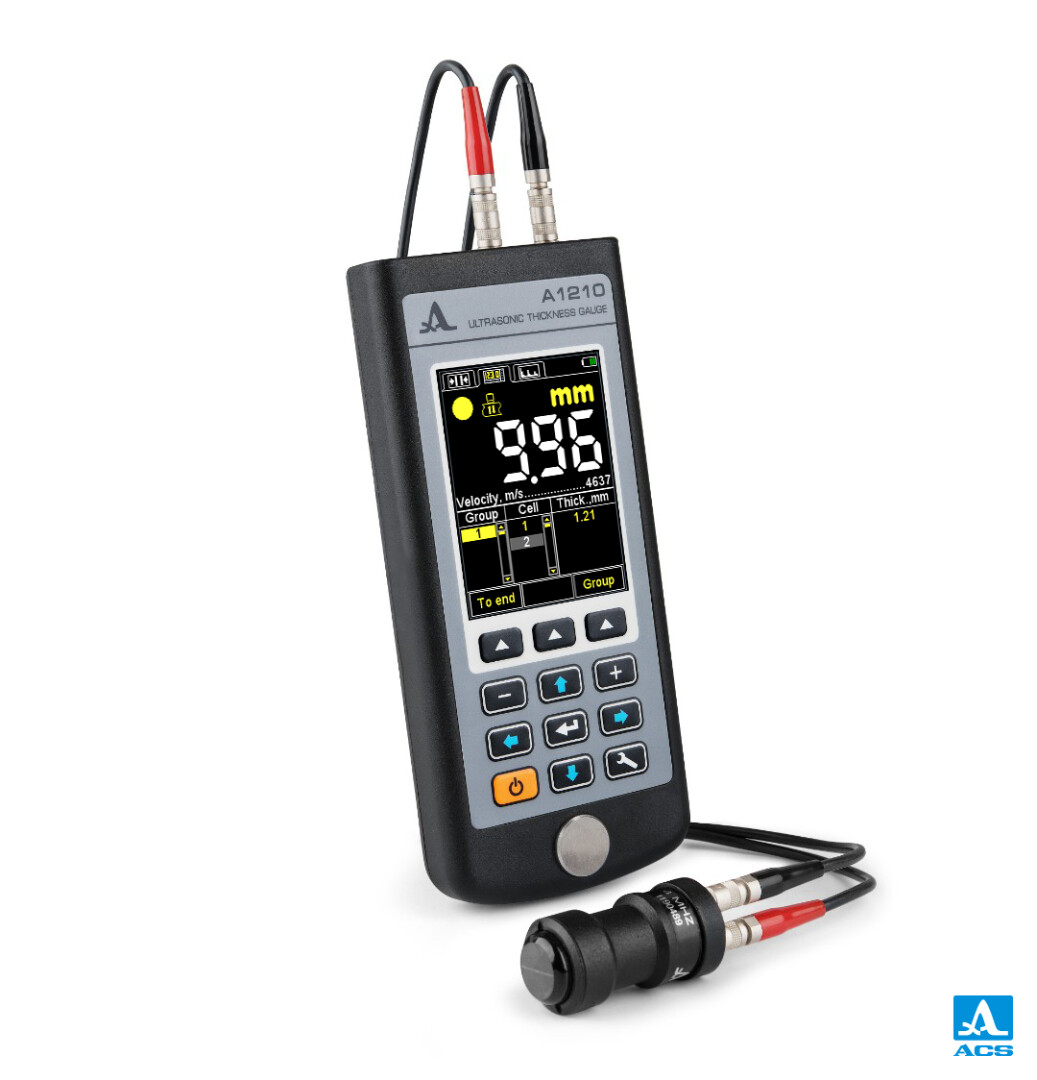

За допомогою двокристального перетворювача D1771 4.0A0D12CL можна:

— виконувати вимірювання на кородованих поверхнях, а також на плоских гладких поверхнях без додаткових налаштувань, що значно спрощує та прискорює процес контролю;
— отримувати достовірні результати при вимірюваннях через полімерні (поліетиленові) та інші види ізоляційних покриттів у режимі А-розгортки.

Характеристики
Діапазон вимірювання товщини (по сталі) з перетворювачами: S3567 2.5A0D10CL: від 0,8 до 300,0 мм; D1771 4.0A0D12CL: від 0,7 до 300,0 мм
Дискретність вимірювання товщини: для діапазону товщин від 0,7 до 99,99 мм: 0,01; 0,1 мм; для діапазону товщин від 100,0 до 300,0 мм: 0,1 мм
Основна похибка вимірювання товщини X, мм, не більше: для товщин від 0,7 до 3,0 мм: ±(0,01Х+0,1) мм; для товщин від 3,01 до 99,99 мм: ±(0,01Х+0,05) мм; для товщин від 100,0 до 300,0 мм: ±(0,01Х+0,1) мм
Мінімальний радіус кривини: 10 мм
Діапазон швидкості ультразвуку: від 500 до 19 999 м/с
Тип дисплея: TFT
Живлення: вбудований LiPol акумулятор
Час роботи без підзаряджання: 9 год
Робоча температура: від -20 до +50 °С
Розміри електронного блока: 161 х 70 х 24 мм
Маса електронного блока: 230 г

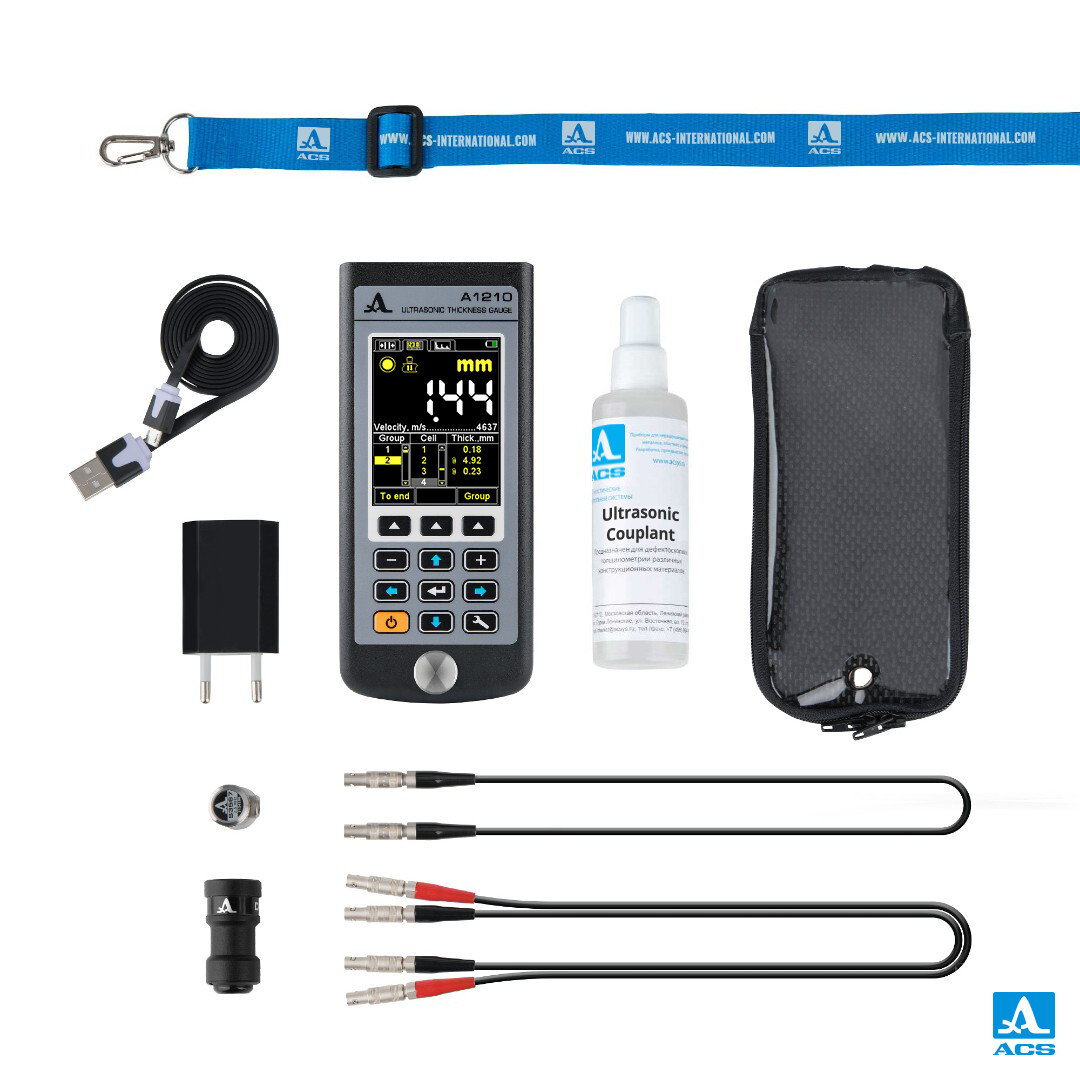

Комплект поставки
— A1210 – ультразвуковий товщиномір
— Перетворювач S3567 2.5A0D10CL
— Перетворювач D1771 4.0A0D12CL
— Кабель одинарний LEMO 00 – LEMO 00, 1,2 м
— Кабель подвійний LEMO 00 – LEMO 00, 1,2 м
— Адаптер 220 В – USB
— Кабель USB A – Micro B
— М’який чохол

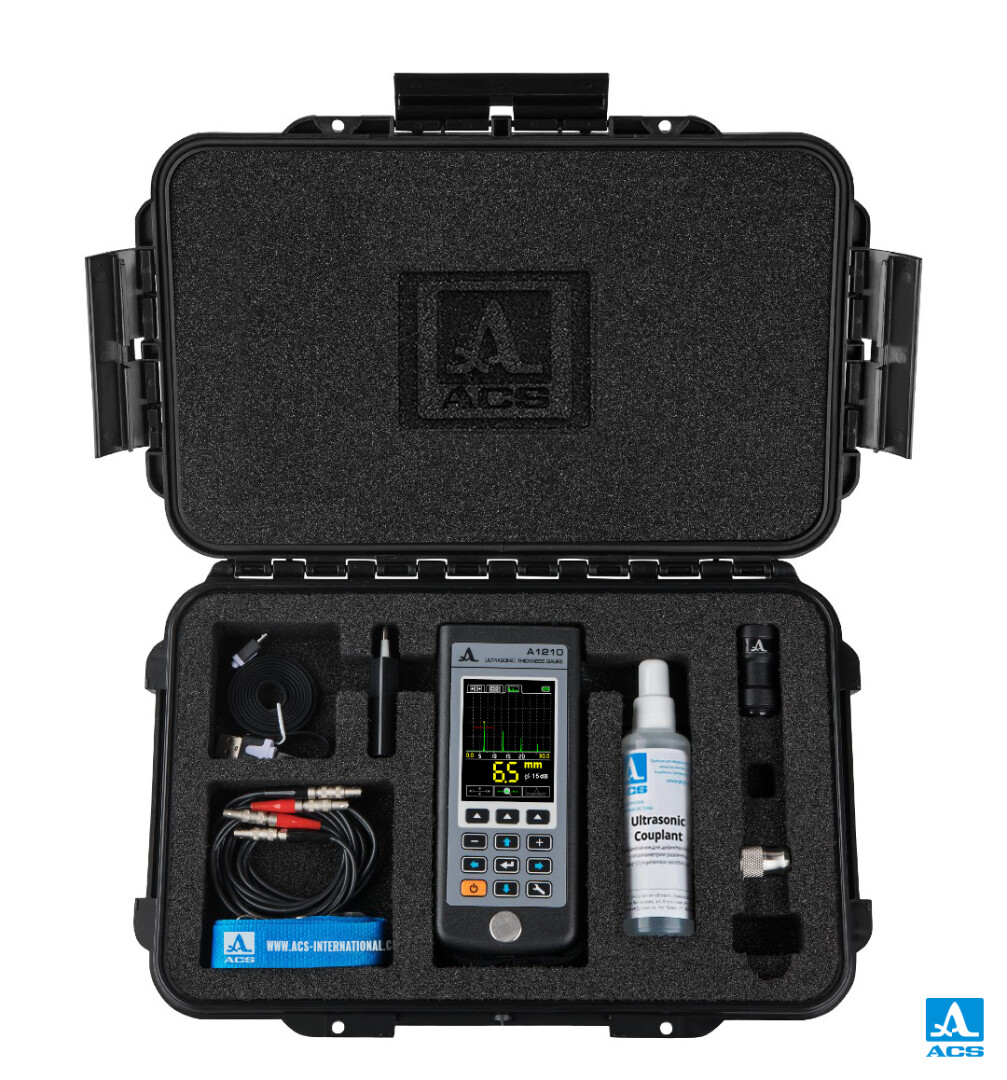

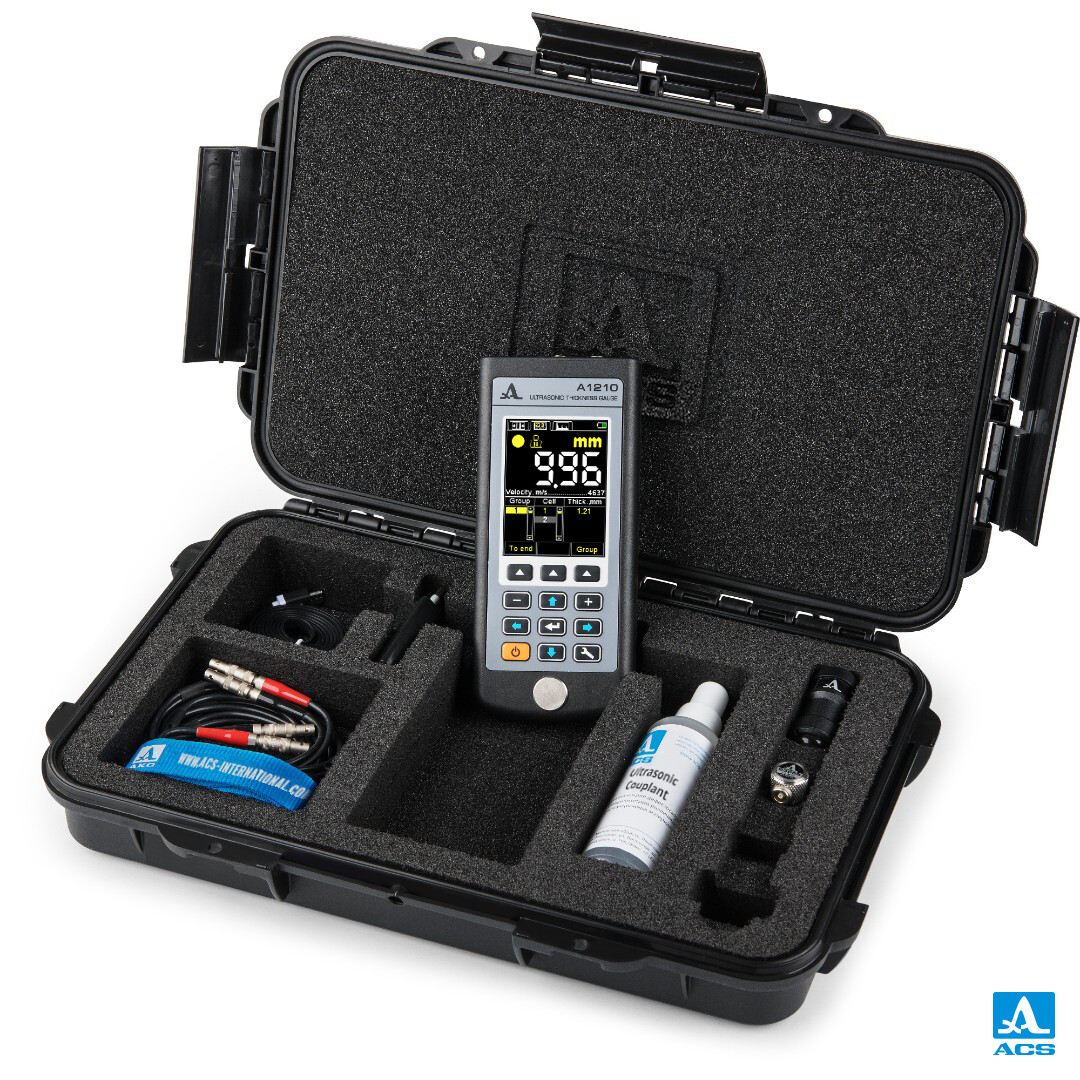

— Кейс
