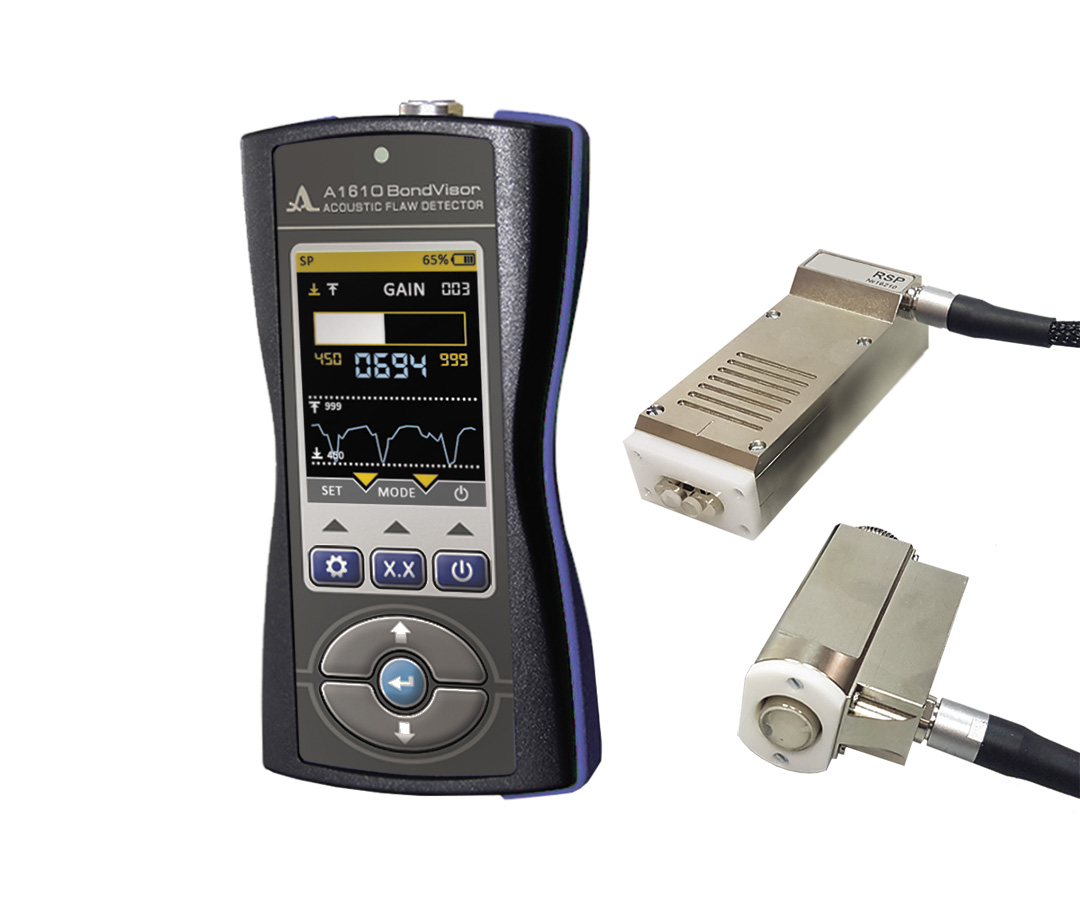

Дефектоскоп клейових з’єднань A1610 BondVisor

Прилад для неруйнівного контролю клейових та шаруватих виробів методом аналізу механічного імпедансу (MIA).

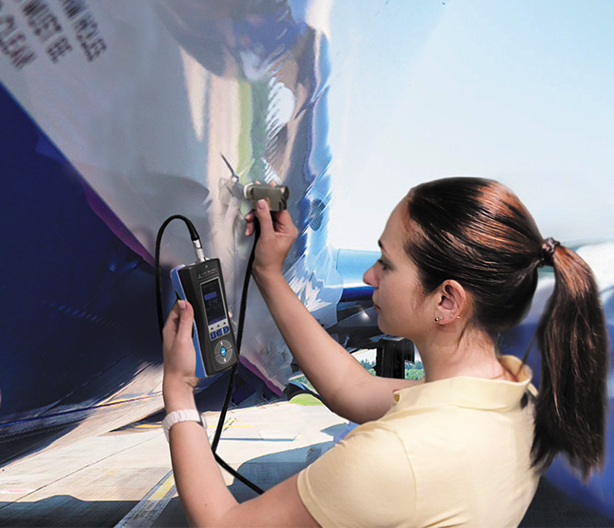

A1610 BondVisor — портативний ручний прилад для виявлення розшарувань та інших дефектів матеріалів шляхом ручного сканування контрольованої зони. Зміни механічного імпедансу, спричинені дефектами та неоднорідностями в шаруватих матеріалах і стільникових структурах. Зв’язок датчика здійснюється всуху без контактної рідини. Сталий тиск пружинного датчика гарантує стабільні та надійні показання.

Особливості:

— Швидкий старт: новим операторам не потрібне тривале навчання
— Просте калібрування: автоматичне калібрування датчика в польових умовах на контрольованому об’єкті
— Стабільна та надійна робота на шорстких/нерівних поверхнях завдяки конструкції пружинного датчика
— Датчик спеціальної конструкції для конкретних комбінацій матеріалів може бути наданий на основі двосторонньої угоди

Застосування:
— A1610 BondVisor призначений для неруйнівного контролю шаруватих виробів та клейових з’єднань.
— Прилад застосовується для таких матеріалів і комбінацій матеріалів:
— — Багатошарові ламінати
— — Волокнисто-шаруваті матеріали
— — Клейове з’єднання ламінату зі стільником
— — Клейове з’єднання ламінату з металом
— — З’єднання метал-метал
— — Паяння металу
— — Пайка металу з волокнистим металом (метал-війлок)
— — Пінопласти (тверді та м’які)
— — Дерев’яні ламінати
— Можливі джерела дефектів матеріалу:
— — Пошкодження від ударів сторонніми предметами
— — Удари граду та блискавок
— — Втрата міцності внаслідок нагрівання
— — Відхилення товщини
— — Осмотичні пошкодження склопластикових човнів

Характеристики
Принцип вимірювання: Аналіз механічного імпедансу (MIA)
Діапазон контролю двома MIA-перетворювачами: 0,15 мм до 13 мм / 0,006 до 0,5 дюйма (залежно від властивостей матеріалу)
Здатність до виявлення дефектів: Для шаруватих виробів: > діам. 8 мм / 0,3 дюйма; для з’єднань металевих сплавів: > діам. 0,5 мм / 0,02 дюйма; з точністю визначення розмірів < 25% Тип передавача: Імпульсне збудження Габарити електронного блоку: 159 x 77 x 35 мм / 6,3 x 3 x 1,4 дюйма Вага: 0,3 кг / 0,66 фунта Дисплей: 2,4-дюймовий кольоровий дисплей 240×320 TFT Тип акумулятора: 3 x NiMH акумулятор/батарея ємністю не менше 2 700 мА·год Час роботи від акумулятора: до 20 годин Інтерфейс ПК: USB (для завантаження пресетів користувача) Умови експлуатації: Діапазон температури повітря: 10 до 50 °C / 50 до 122 °F; Вологість: до 98% (при 20 °C) Комплект поставки - Електронний блок — 1 шт. - Одноелементний MIA-перетворювач — 1 шт. - Двоелементний MIA-перетворювач — 1 шт. - Еталонний зразок Co-91 — 1 шт. - Змінний NiMH-акумулятор — 3 шт. - Кабель USB для передачі даних — 1 шт. - Флеш-накопичувач з відновленням — 1 шт. - Блок живлення — 1 шт. - Гарантійний талон — 1 шт. - Твердий кейс — 1 шт.
