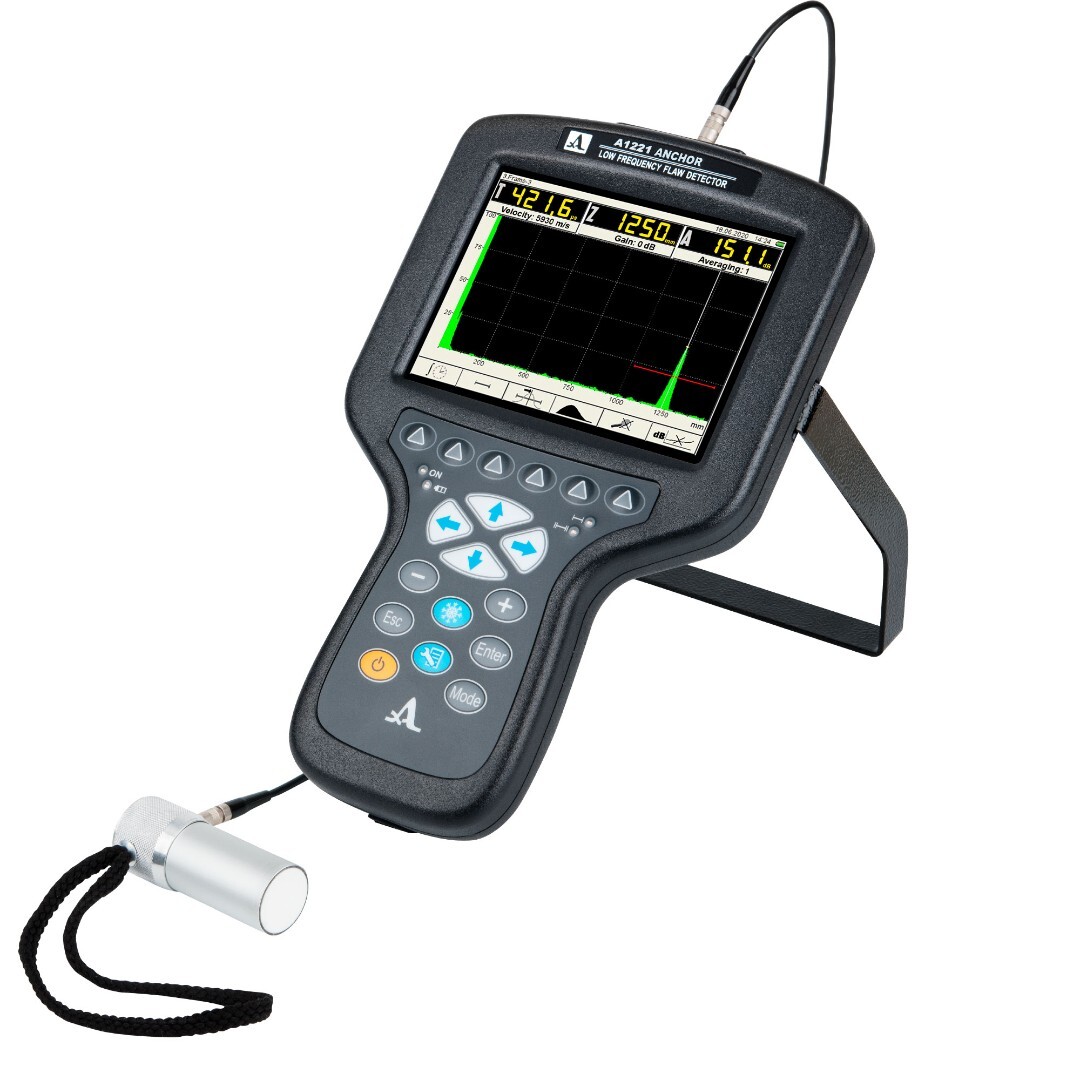

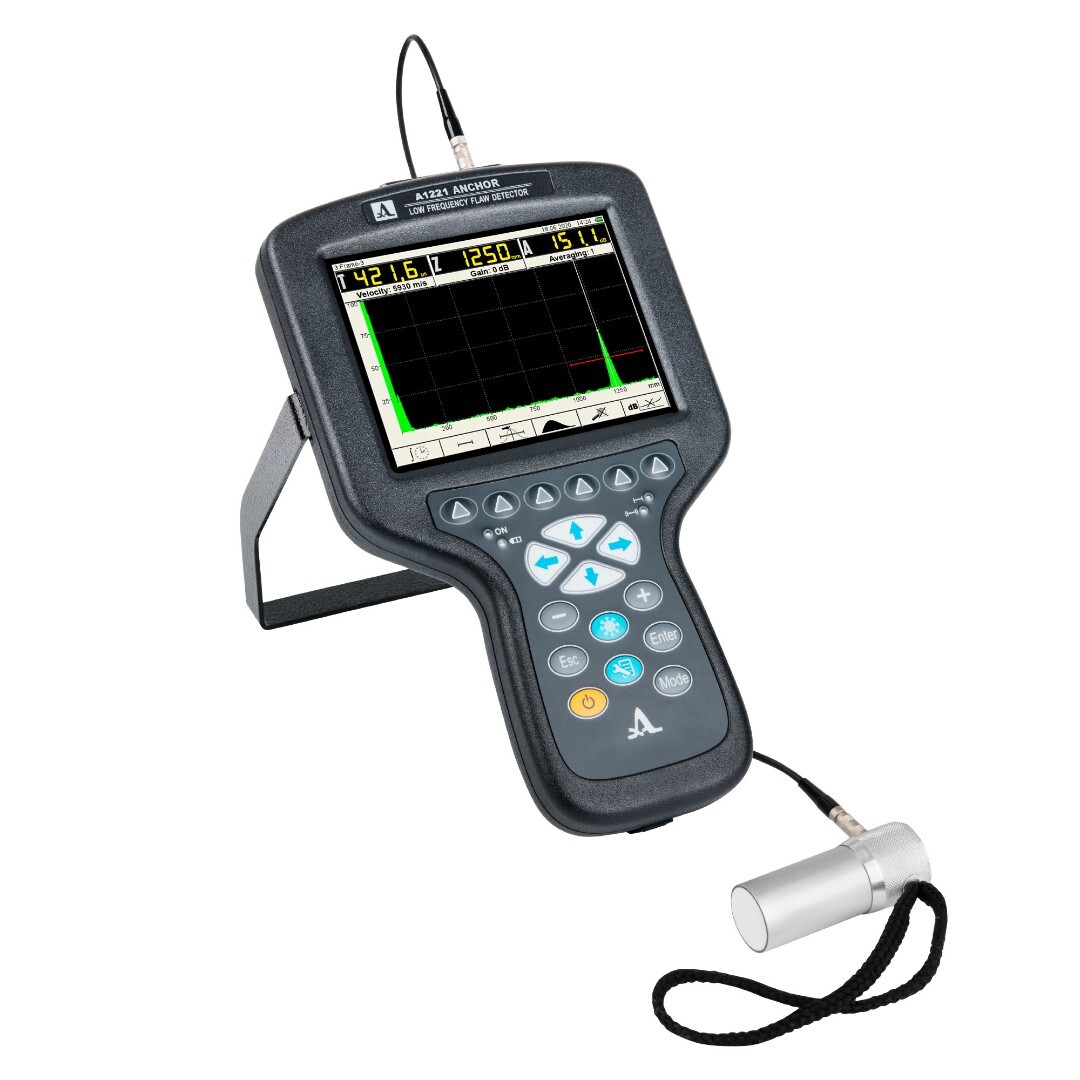

Ультразвуковий тестер анкерних болтів A1221 Anchor

Ультразвуковий низькочастотний тестер для оцінки якості бетонних анкерів, суцільних арматурних стрижнів і арматури безпосередньо на об’єкті.

A1221 ANCHOR — ультразвуковий прилад для оцінки закладених металевих елементів за допомогою низькочастотних ультразвукових хвиль безпосередньо на об’єкті.

Основна сфера застосування A1221 ANCHOR — неруйнівний контроль анкерних болтів та подібних конструктивних елементів.

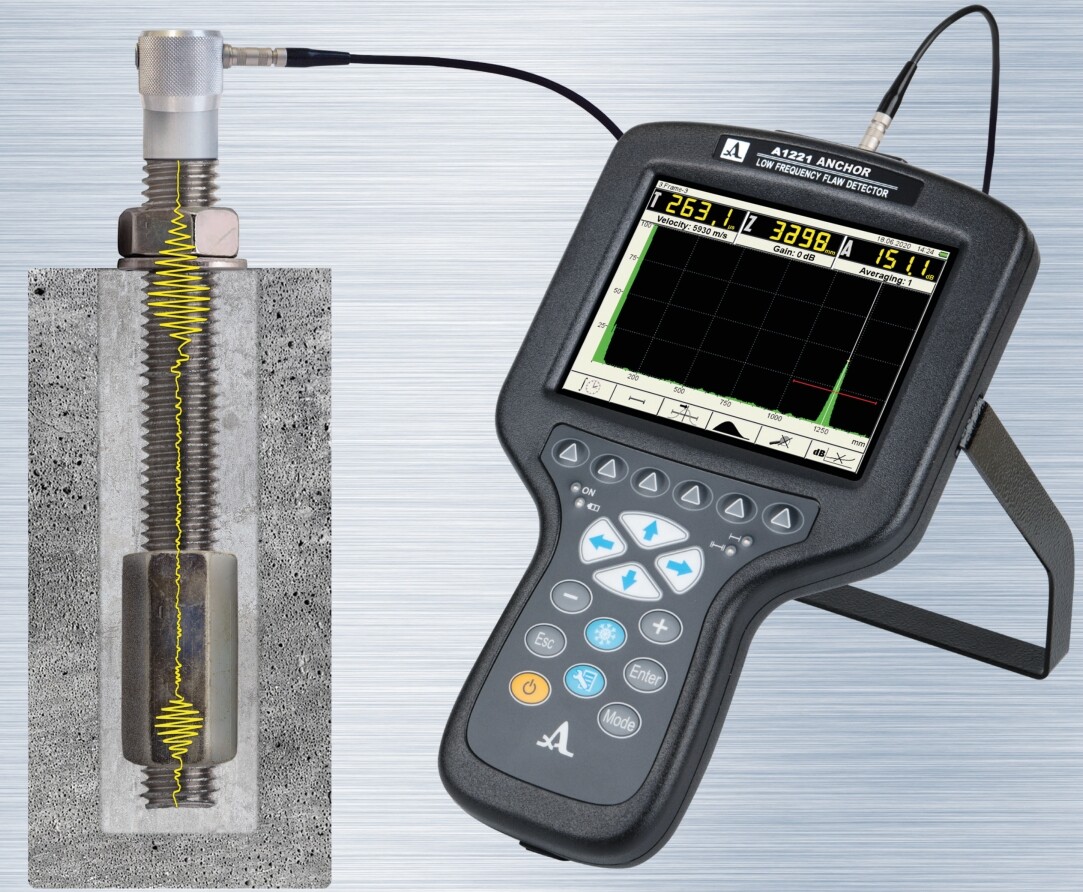

Прилад дає змогу виконувати такі оцінки, встановлюючи ультразвуковий перетворювач на вільний зовнішній торець болта:
— Виявлення обривів анкерів
— Оцінка залишкової довжини / частки
— Оцінка якості зчеплення

Особливості застосування:
— Діаметр болта / арматури, що оцінюється: 20–40 мм (0,8–1,6 дюйма)
— Довжина оцінки без замонолічування: до 8 м (26,3 фута)
— Мінімальна довжина оцінки: 0,3 м (9,8 фута)
— Глибина замонолічування в бетоні, що оцінюється: до 1 м (3,3 фута)
— Глибина замонолічування в скелі, що оцінюється: до 4 м (13,1 фута)

Характеристики
Робочий діапазон частот, кГц: 25–250
Максимальна довжина збору даних, мкс: 4000
Довжина оцінки, м: 0,5–3
Довжина оцінки закладених стрижнів, м: до 1
Діапазон діаметрів стрижнів, що оцінюються, мм: 20–40
Діапазон швидкостей матеріалу, м/с: 500–15000
Вихідна напруга генератора, В: ±20, ±100, ±200
Форма зондуючого імпульсу: біполярний меандр, 0,5–5,0 періодів
Частота повторення імпульсів, Гц: 1–45
Діапазон регулювання підсилення, дБ: 0–100, крок 1
Кількість програмованих точок функції ВРЧ (DAC): 24
Динамічний діапазон функції ВРЧ (DAC), дБ: 30
Живлення: вбудований акумулятор
Час роботи, год: 14
Час заряджання акумулятора, год: 3
Тип дисплея: TFT (640 х 480)
Габарити електронного блока, мм: 260×156×43
Маса електронного блока, кг: 0,8
Умови експлуатації
Діапазон робочих температур, ºC: від –20 до +45
Відносна вологість повітря при +35 °С, %, макс.: 95
