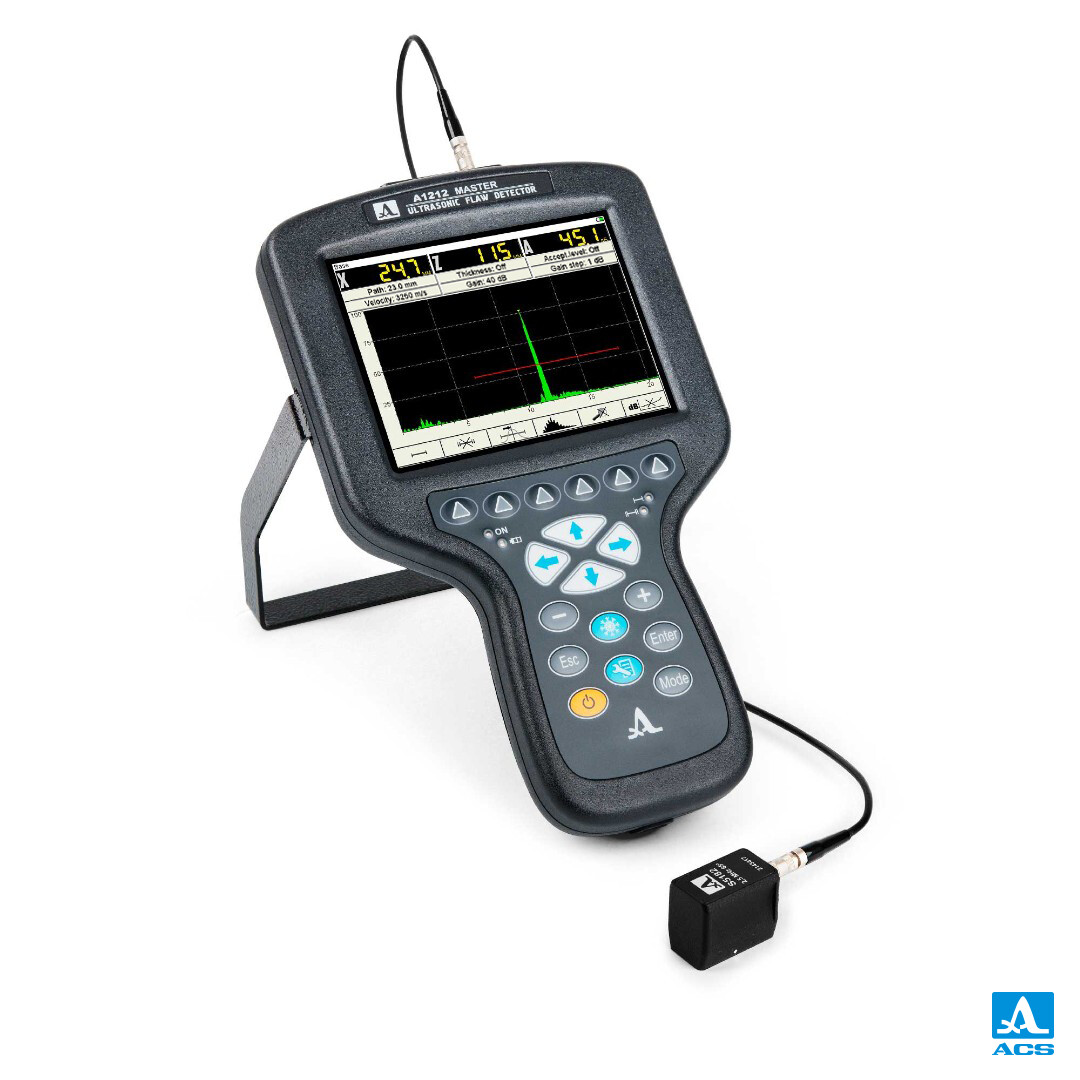

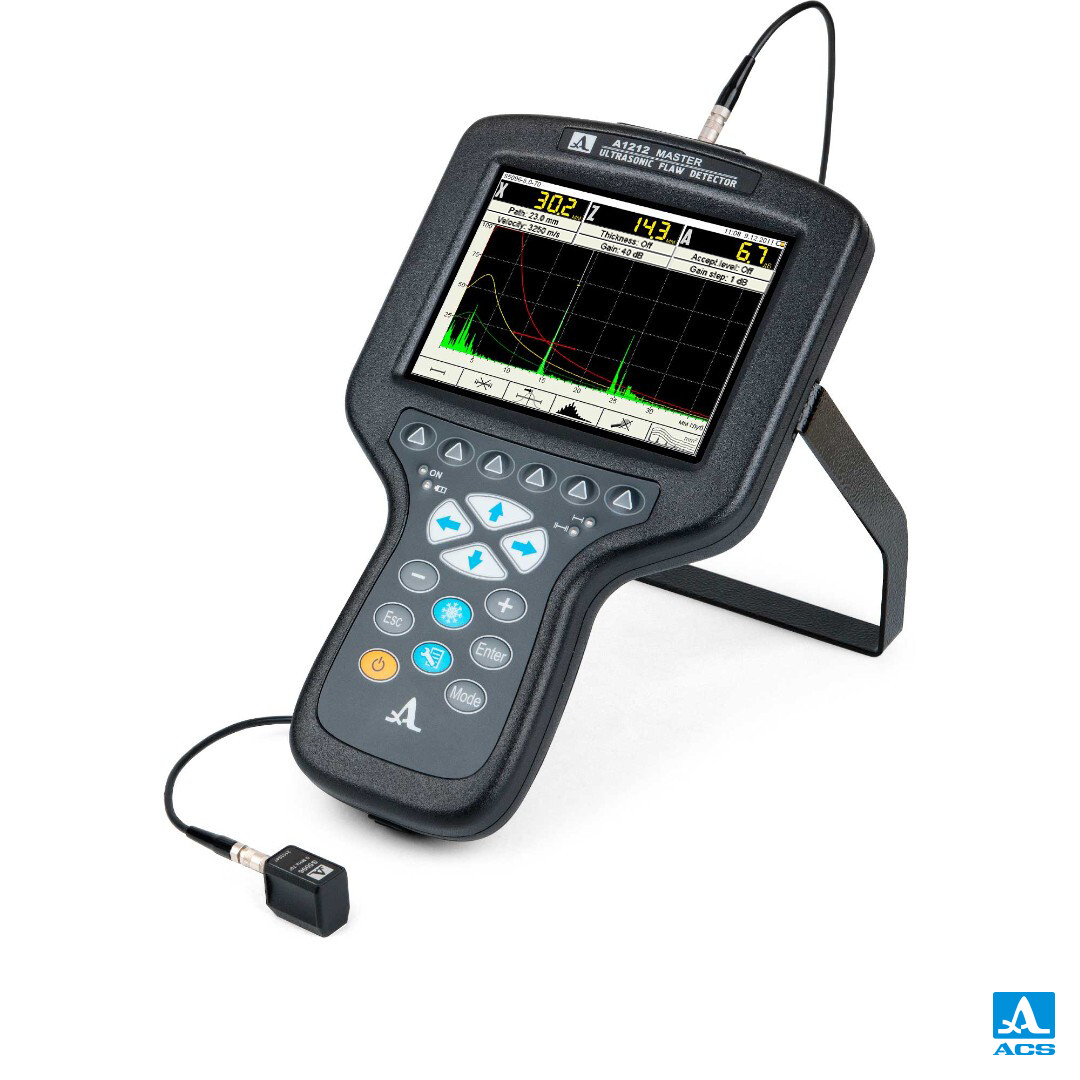

Ультразвуковий дефектоскоп A1212 Master

Портативний малогабаритний ультразвуковий дефектоскоп загального призначення. Він реалізує стандартні та спеціальні методи ультразвукового контролю, забезпечуючи високу ефективність і точність вимірювань.

Усі функції сучасного дефектоскопа в компактному корпусі. Ідеальний для роботи у важкодоступних місцях. Можна використовувати у стиснених і складних умовах завдяки невеликій масі та малим габаритам. Зручний для поїздок.

Ергономічний корпус з ударостійкого пластику — прилад можна тримати однією рукою. Великий висококонтрастний кольоровий дисплей з високою роздільною здатністю (640×480 пікселів) дає змогу працювати тривалий час, не напружуючи зір.

До збережених зображень можна додавати голосові коментарі за допомогою бездротової Bluetooth-гарнітури.

Електронний блок можна закріпити на спеціальній площадці, щоб звільнити обидві руки та комфортно працювати у важкодоступних місцях і на висоті.

Спеціальний м’який чохол із сонцезахисним козирком захищає електронний блок від бруду, води та пилу, а також від зовнішнього світла та сонячних променів.

Застосування

— Контроль зварних з’єднань.
— Виявлення корозії, тріщин, внутрішніх розшарувань та інших дефектів.
— Виявлення та визначення розмірів дефектів (несуцільностей та неоднорідностей) у металевих і пластмасових об’єктах.
— Вимірювання товщини.
— Цифрове ВРЧ дає змогу коригувати сигнал на основі довільної функції, заданої 32 вузловими точками. Точки режиму встановлюються, змінюються та видаляються в спеціальному режимі редагування ВРЧ. Налаштування ВРЧ виконується для отримання імпульсів однакової висоти від рівних відбивачів, що забезпечує коректне визначення розмірів дефектів по всій товщині об’єкта контролю.
— DGS-діаграми для однокристальних перетворювачів показують на екрані три криві, що відповідають рівням бракування, реєстрації та пошуку. Еквівалентна площа несуцільності оцінюється автоматично.
— За допомогою цієї функції ви уникаєте ручної оцінки площі дефекту, що значно підвищує ефективність контролю.
— DAC-криві показують на екрані три криві, що відповідають рівням бракування, реєстрації та пошуку. Це дає змогу правильно оцінити достовірність виявлених дефектів відповідно до чинних норм і методик ультразвукового контролю.

Характеристики
Максимальна товщина контрольованого об’єкта (ехо-метод, сталь): 3000 мм
Номінальні робочі частоти: 0,5 – 15,0 МГц
Діапазон встановлення швидкості ультразвуку в матеріалі: 1 000 – 14 999 м/с
Відхилення робочих частот від номінальних: ± 10%
Діапазон контролю з перетворювачами з нормальним променем: S3568 2.5A0D10CL / D1771 4.0A0D12CL: від 7 до 6.000 мм / від 2 до 3.000 мм
Допустима основна похибка вимірювання товщини D з прямим перетворювачем: ±(0,01D+0,2) мм
Похибка вимірювання глибини дефекту H з прямим перетворювачем: ±(0,01H+0,2) мм
Діапазон вимірювання координат дефекту (по сталі) з похилим перетворювачем 60°, глибина H: 3 – 1300 мм
Допустима основна похибка вимірювання координат дефекту з похилим перетворювачем 65°, глибина H: ±(0,03H+1) мм
Діапазон вимірювання координат дефекту (по сталі) з похилим перетворювачем 70°, глибина H: 3 – 500 мм
Допустима основна похибка вимірювання координат дефекту з похилим перетворювачем 70°, глибина H: ±(0,03H+1) мм
Відстань по поверхні L: ±(0,03L+1) мм
Діапазон регулювання коефіцієнта підсилення: від 0 до 100 дБ
Динамічний діапазон ВРЧ, не менше: 20 дБ
Номінальна напруга акумулятора: 11,1 В
Час роботи за нормальних кліматичних умов, не менше: 8 год
Діапазон робочих температур: від -30 до +55 ºC
Тип дисплея: кольоровий TFT
Роздільна здатність дисплея: 640 х 480 пікселів
Розміри електронного блока: 260 х 156 х 43 мм
Маса з акумуляторами: 800 г

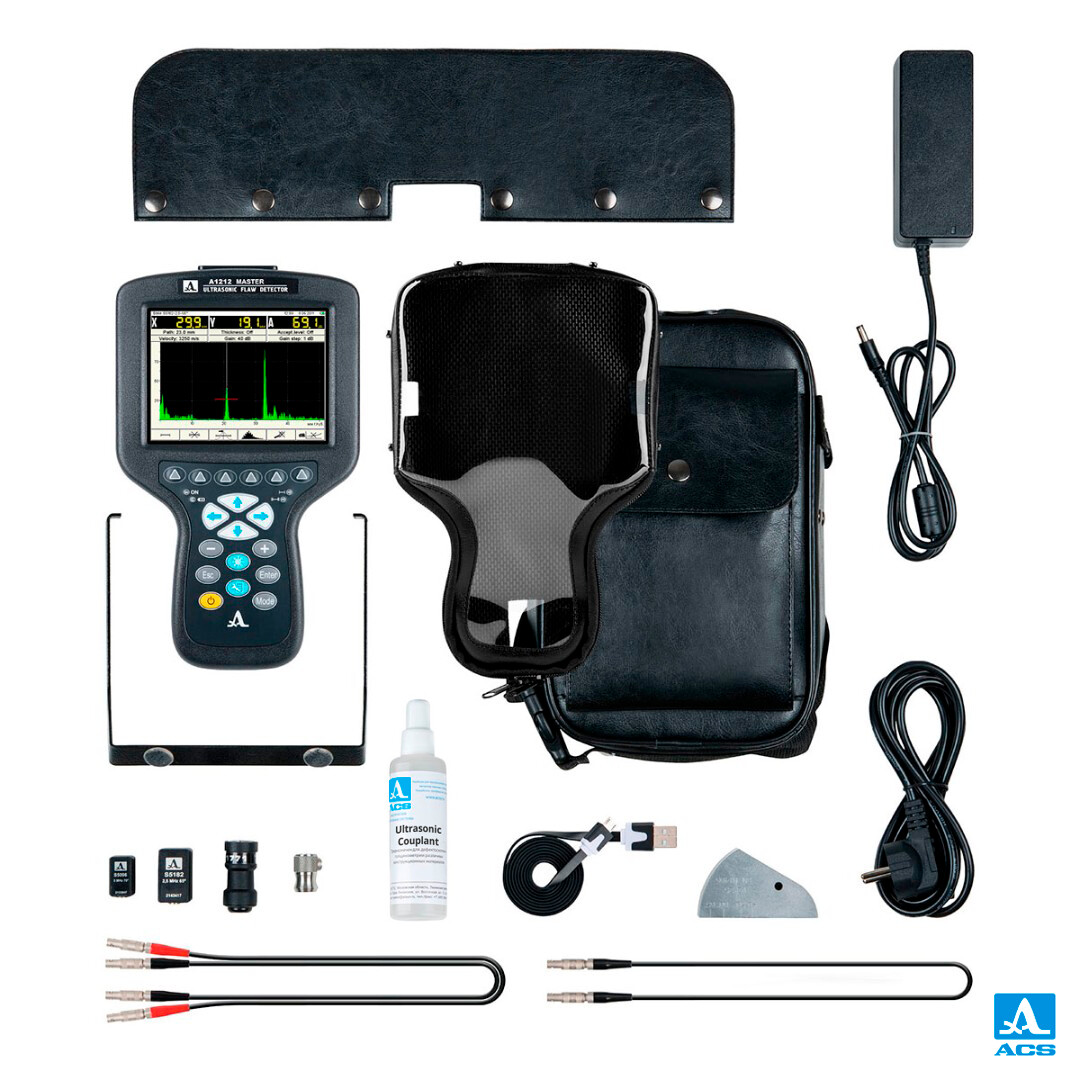

Комплект поставки
— A1212 MASTER – ультразвуковий дефектоскоп
— Перетворювач D1771 4.0A0D12CL
— Перетворювач S3568 2.5A0D10CL
— Перетворювач S5182 2.5А45D12CS
— Перетворювач S5096 5.0А45D6CS
— Кабель подвійний LEMO 00 – LEMO 00, 1,2 м
— Кабель одинарний LEMO 00 – LEMO 00, 1,2 м
— Мережевий адаптер, кабель
— USB-кабель
— Калібрувальний зразок V2/25
— М’який чохол

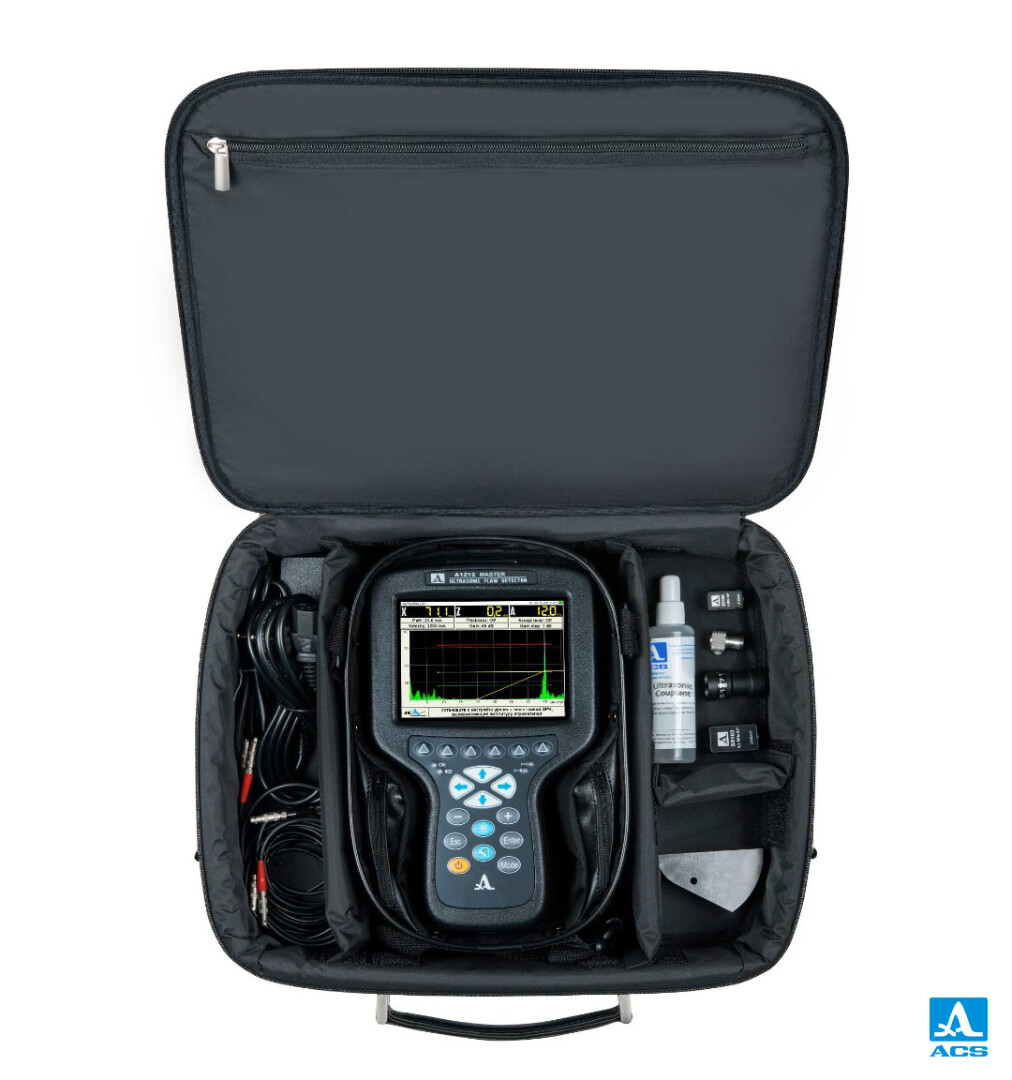

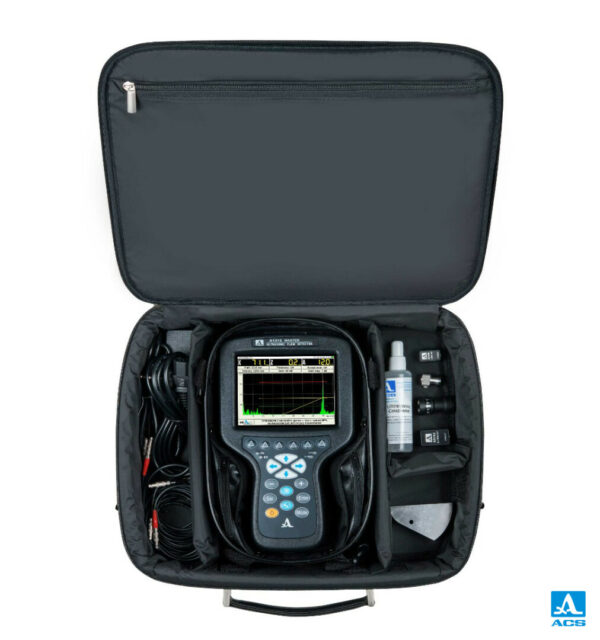

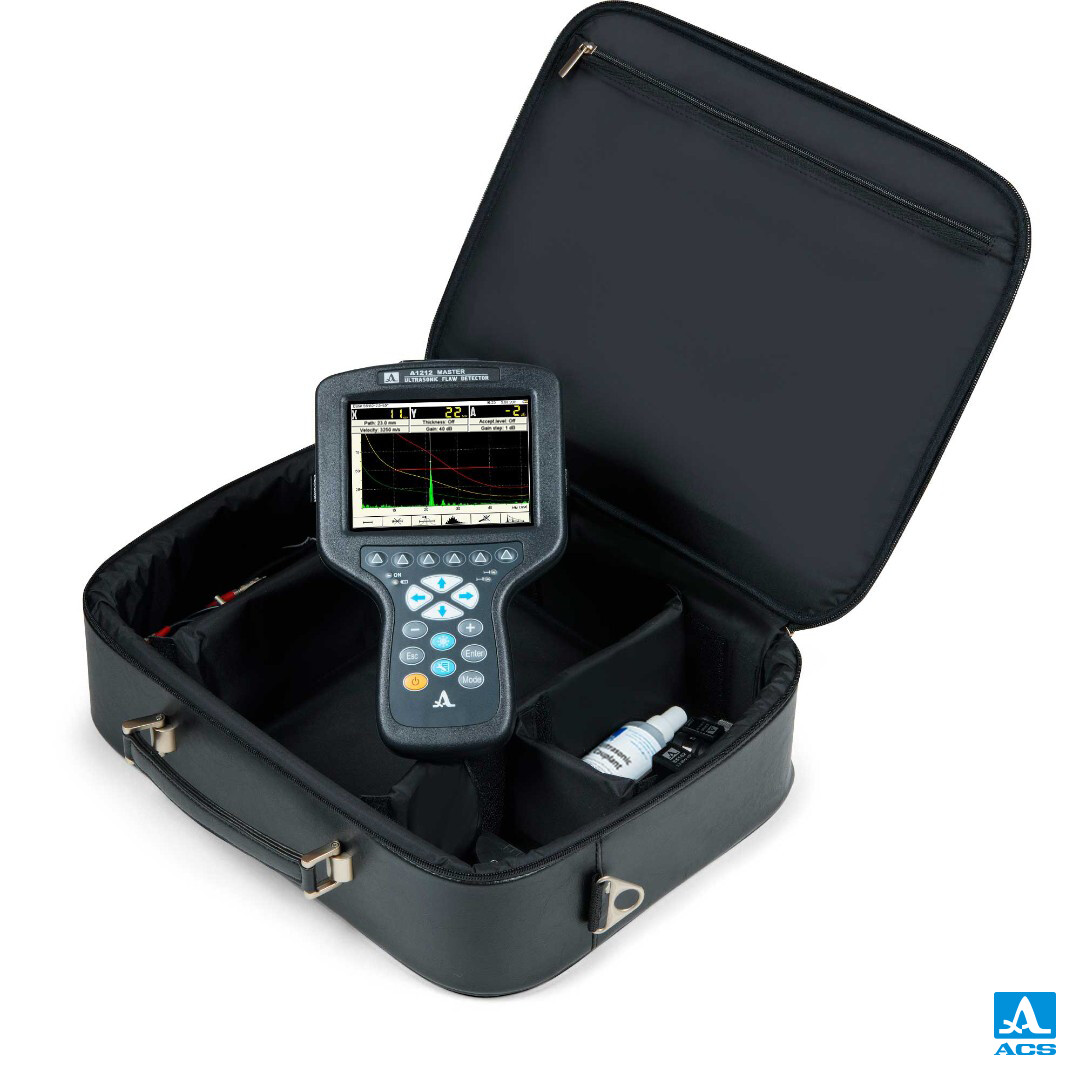

— Транспортний кейс
— Сумка
