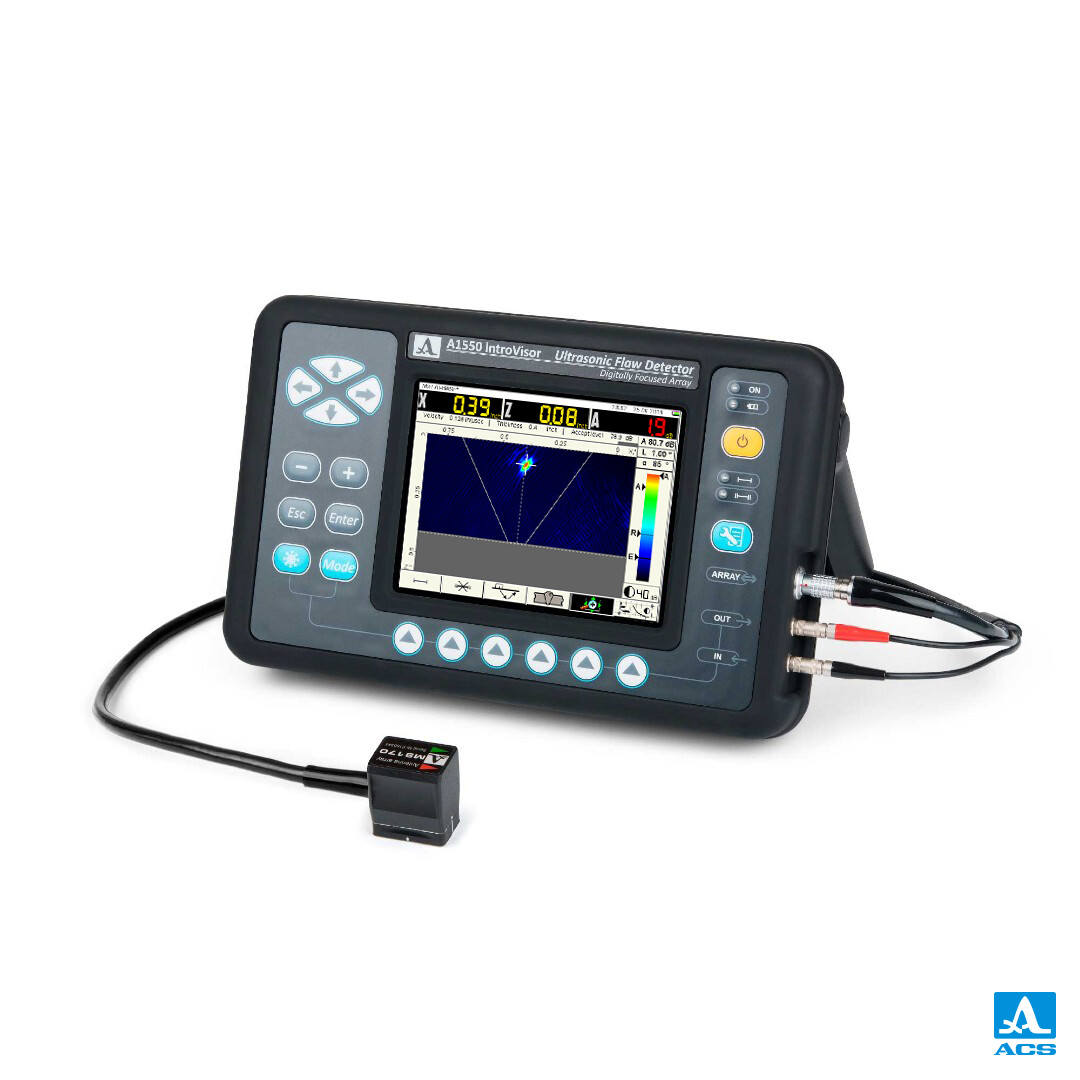

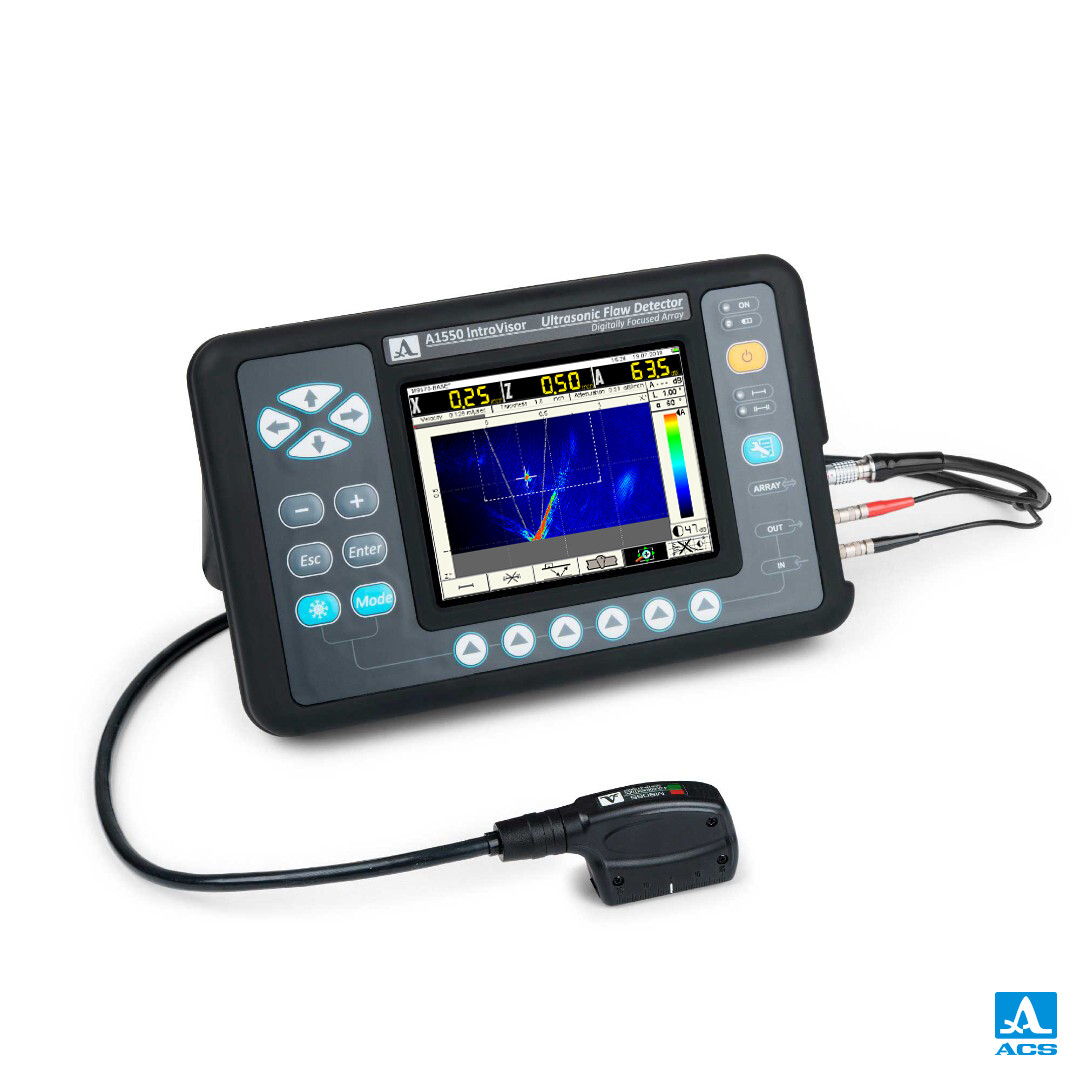

Ультразвуковий дефектоскоп A1550 IntroVisor

Універсальний портативний ультразвуковий дефектоскоп-томограф із технологією TFM візуалізує внутрішню структуру об’єкта у вигляді перерізу в реальному часі (B-скан), завдяки чому інтерпретація результатів стає значно простішою порівняно зі звичайним дефектоскопом.

Томограф використовує різні типи перетворювачів із фазованою антеною (ФАР), порівнянні за розмірами зі звичайними перетворювачами. Завдяки спеціальному алгоритму реконструкції зображення один ФАР-перетворювач замінює цілий набір стандартних перетворювачів, які традиційно використовуються для контролю.

A1550 IntroVisor працює за принципом віртуального фокусування TFM у кожній точці візуалізованого перерізу, що забезпечує високу ефективність та найкращі результати за просторовою роздільною здатністю й чутливістю.

Томограф A1550 IntroVisor призначений для швидкого та ефективного виявлення дефектів у металевих, пластмасових і композитних об’єктах із детальним документуванням результатів.

Спеціальне програмне забезпечення для 3D-реконструкції зварних з’єднань.

Застосування:
— Контроль зварних з’єднань.
— Пошук корозії, тріщин, внутрішніх розшарувань та інших дефектів.
— Локалізація та оцінка розмірів дефектів (неоднорідностей) у металевих і пластмасових об’єктах.
— Вимірювання товщини.
— Візуалізація внутрішньої структури об’єкта в реальному часі.
— Можливість застосування різних типів ультразвукових хвиль: поперечні хвилі — для контролю зварних швів із перекриттям кутового діапазону, який використовується стандартними методами ультразвукового контролю; поздовжні хвилі — для контролю основного металу.
— Підвищена роздільна здатність і чутливість. Можливість вимірювання розмірів дефекту-несуцільності. Висока продуктивність контролю.
— Може працювати як томограф (B-скан) і як традиційний дефектоскоп (A-скан).

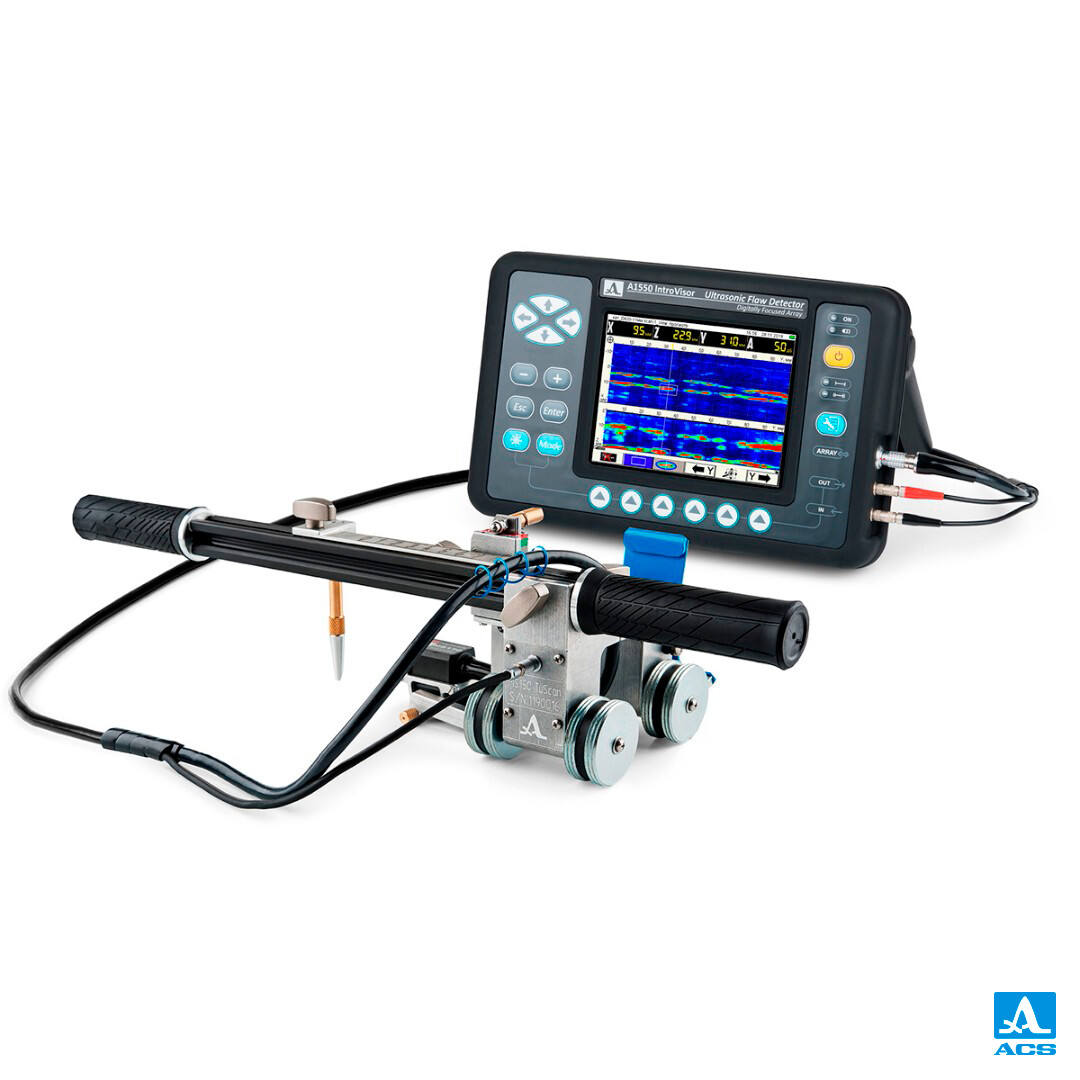

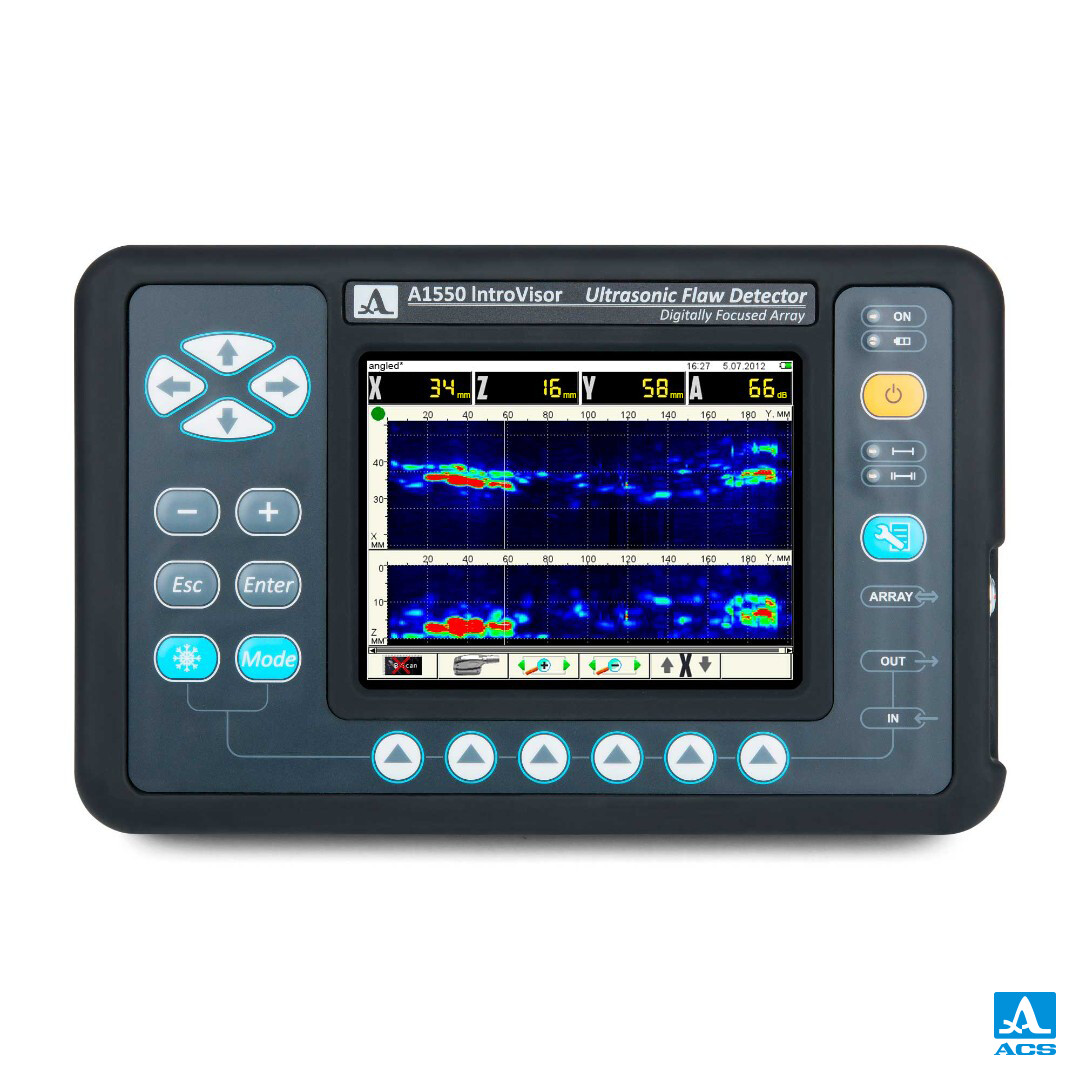

— Режим сканування зварних з’єднань (C-скан) із збереженням результатів у пам’яті.
— Відображення зображень вертикально орієнтованих дефектів.

Технічні характеристики
Техніка обробки даних фазованої антеної решітки: Метод повного фокусування (Total Focusing Method)
Кількість елементів / каналів решітки: 16
Робочі частоти: 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10 МГц
Динамічний діапазон: 100 дБ
Роздільна здатність / тип дисплея: 640 x 480 / TFT
Час роботи від акумулятора, не менше ніж: 8 год
Габарити електронного блоку: 260 x 166 x 80 мм
Вага електронного блоку: 1,8 кг
Робоча температура: -10 до +55 ºC

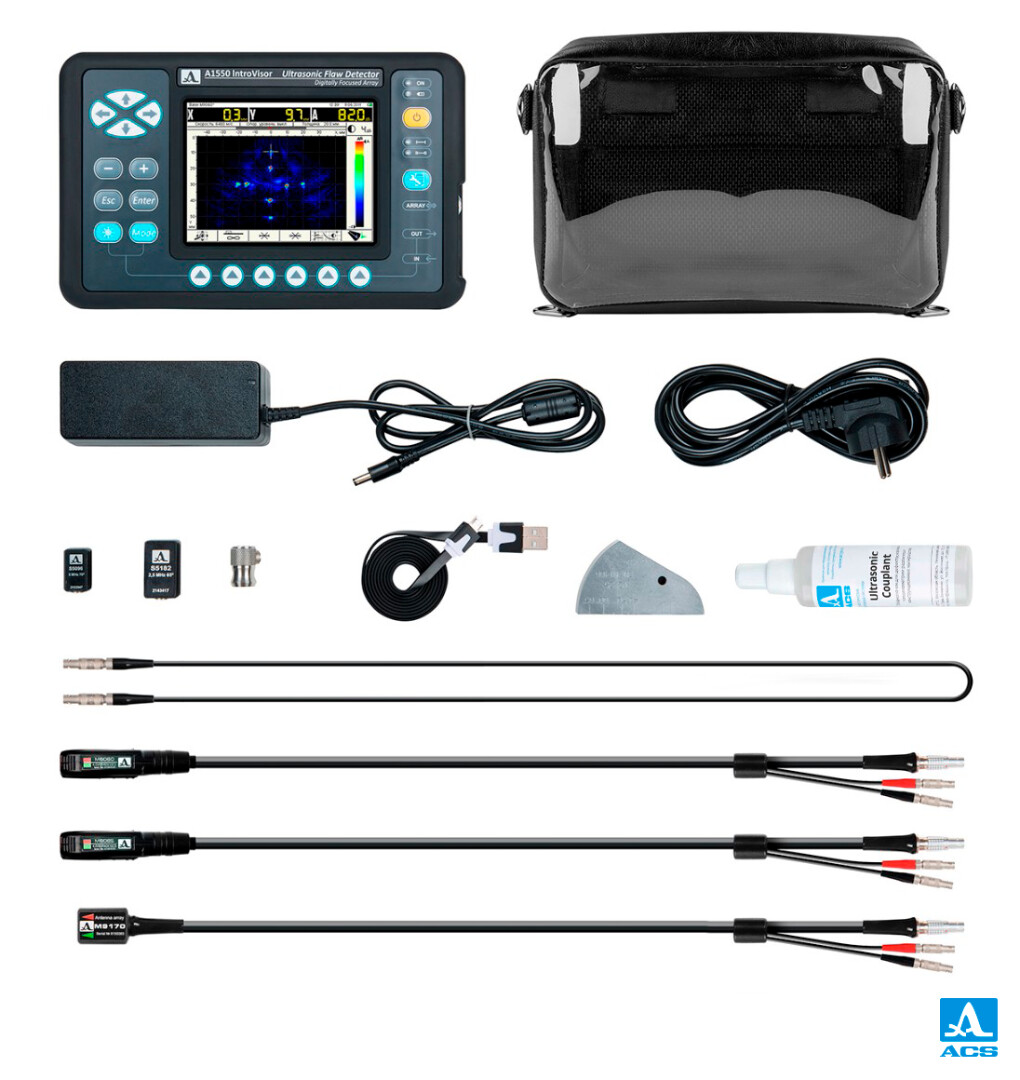

Комплект поставки
— A1550 IntroVisor – ультразвуковий дефектоскоп-томограф TFM
— ФАР-перетворювач M9065 (поперечна хвиля 4 МГц, крок 2,5 мм)
— ФАР-перетворювач M9060 (поздовжня хвиля 4 МГц, крок 2,5 мм)
— ФАР-перетворювач M9170 (поперечна хвиля 4 МГц, крок 1,6 мм)
— Кабель USB A – Mini B
— Мережевий адаптер із кабелем
— Калібрувальний зразок V2/25
— Ультразвуковий контактний гель, флакон 4 oz
— М’який чохол

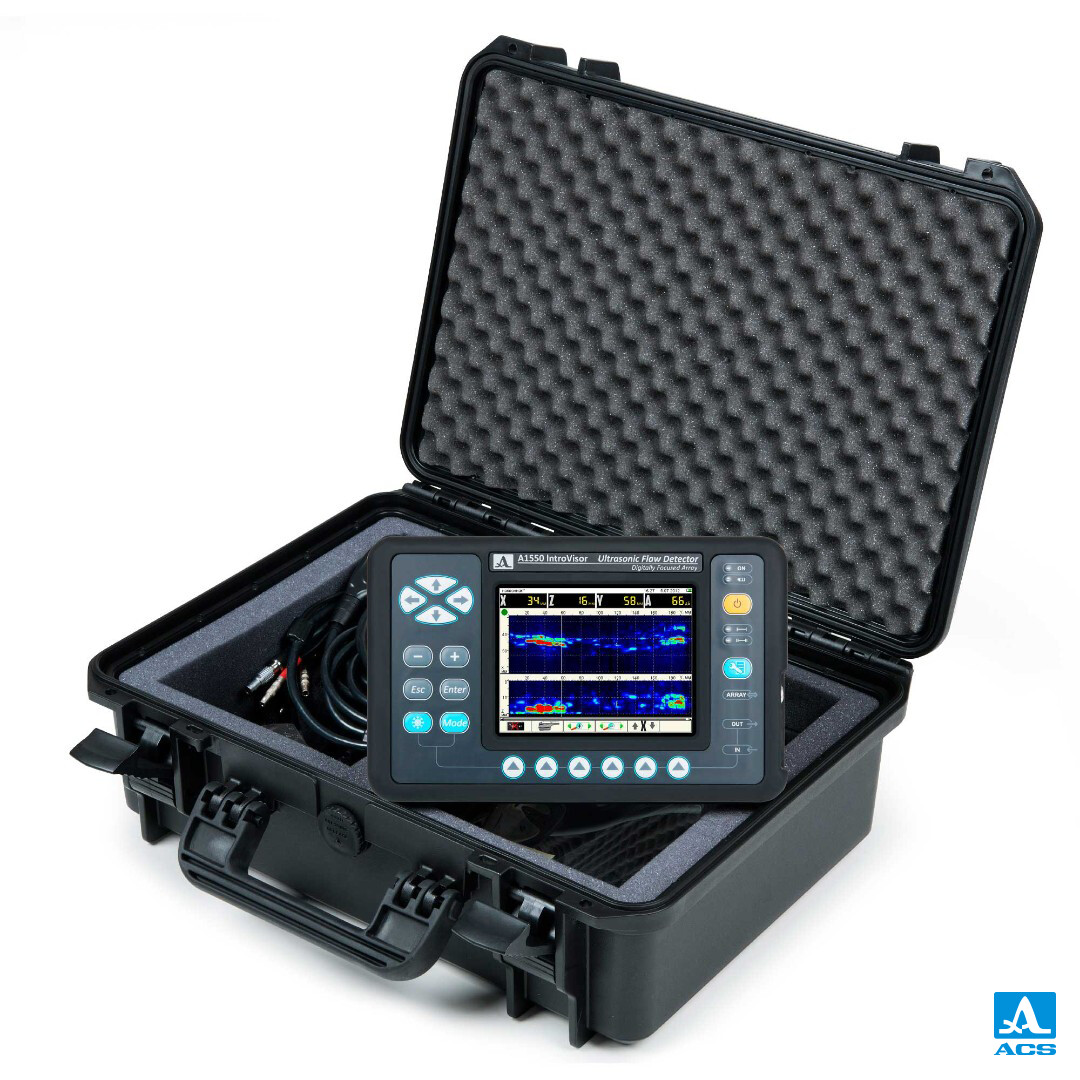

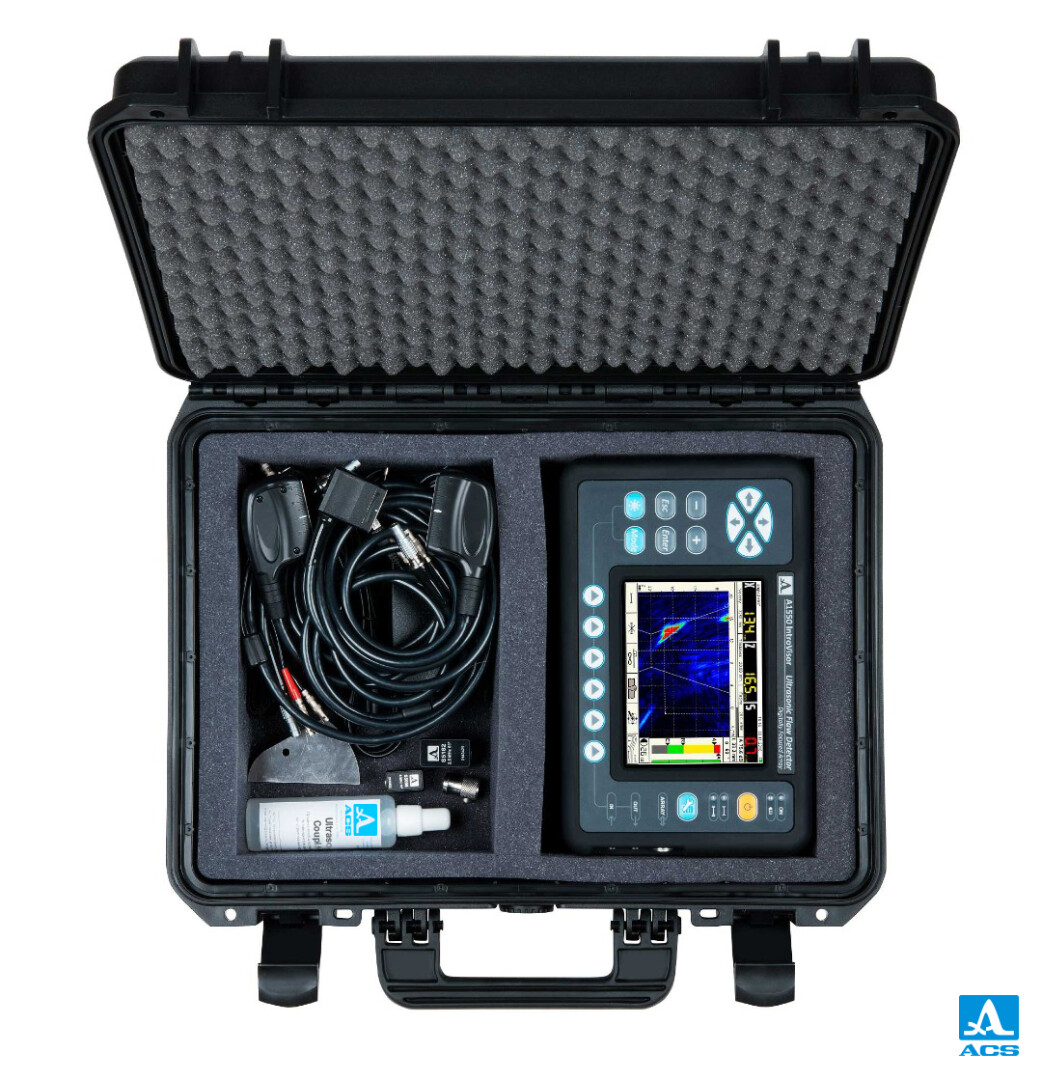

— Твердий кейс
