Система ультразвукового контролю спрямованими хвилями A1050 Ranger

Компактна система ультразвукового контролю спрямованими хвилями, призначена для швидкого виявлення прихованої корозії в трубах та опорах освітлення — особливо у важкодоступних місцях, таких як зони під опорами. Завдяки використанню сухоконтактних (DPC) перетворювачів система не потребує контактної рідини та забезпечує ефективну польову експлуатацію. Сканер виконує повне колове сканування на 360°, отримуючи B-скани високої роздільної здатності, які чітко вказують місця розташування та ступінь корозії. Надійна портативна конструкція та інтуїтивна візуалізація даних роблять прилад ідеальним для виїзних обстежень, забезпечуючи достовірні результати за мінімального часу на підготовку.

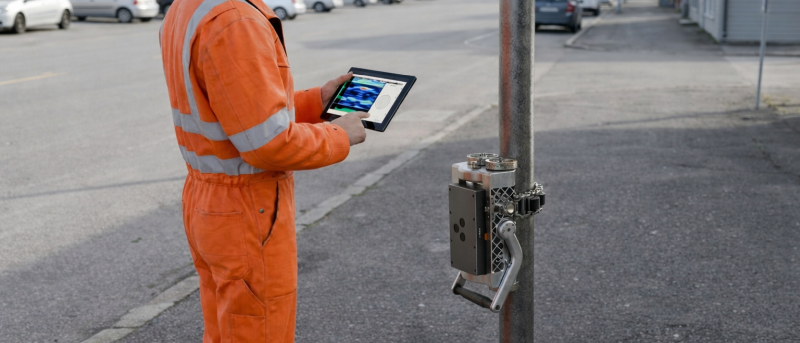

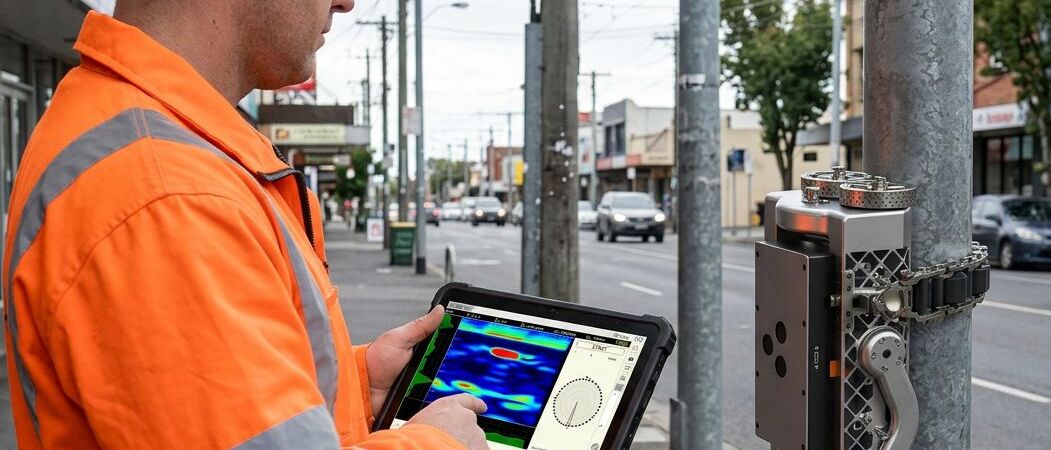

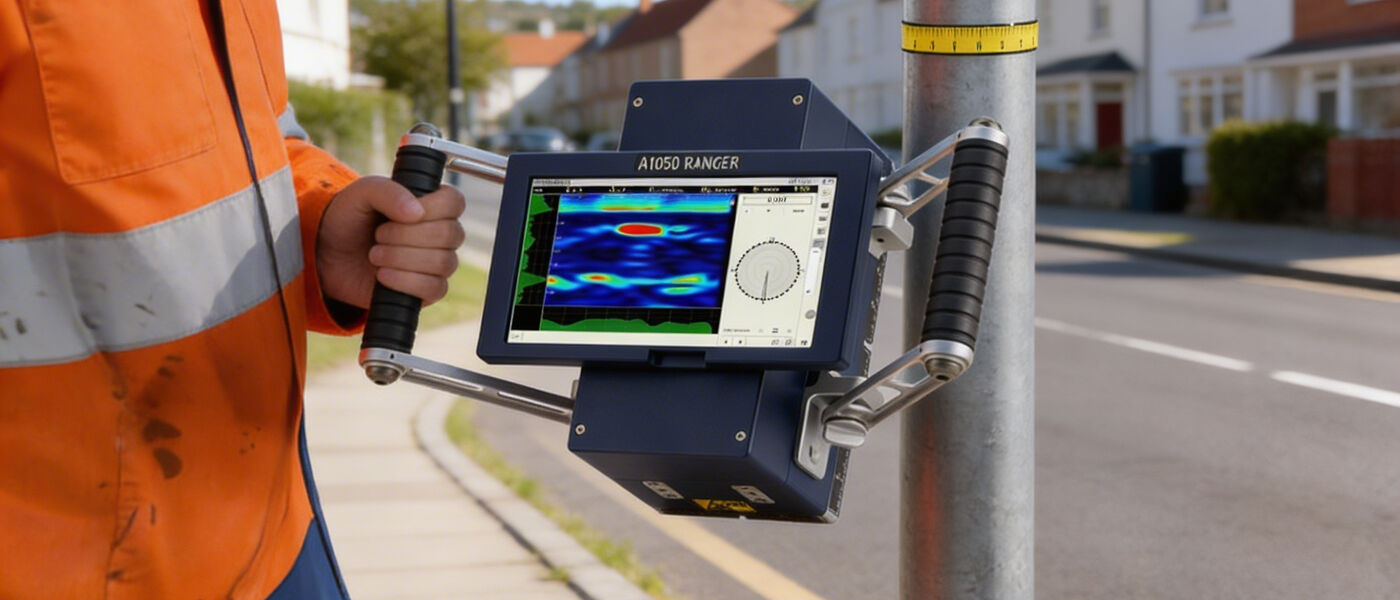

• Оператор сканує об’єкт контролю за допомогою маніпулятора або вручну — з двома ручками та магнітною лінійкою.
• Прилад збирає ультразвукові дані в кількох рівновіддалених точках вимірювання вздовж кола труби.

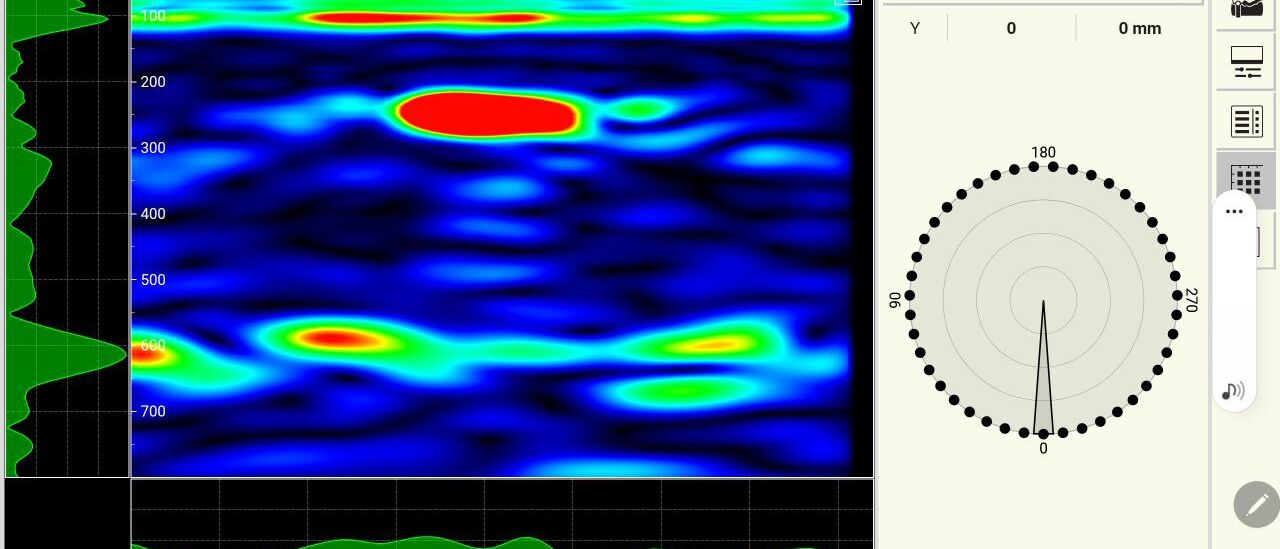

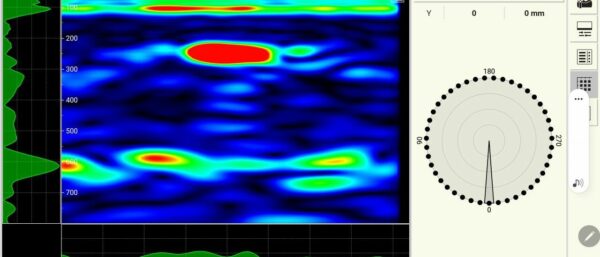

• Прикладне програмне забезпечення відтворює B-скан-зображення в реальному часі, що вказує на корозійні ураження.

Застосування

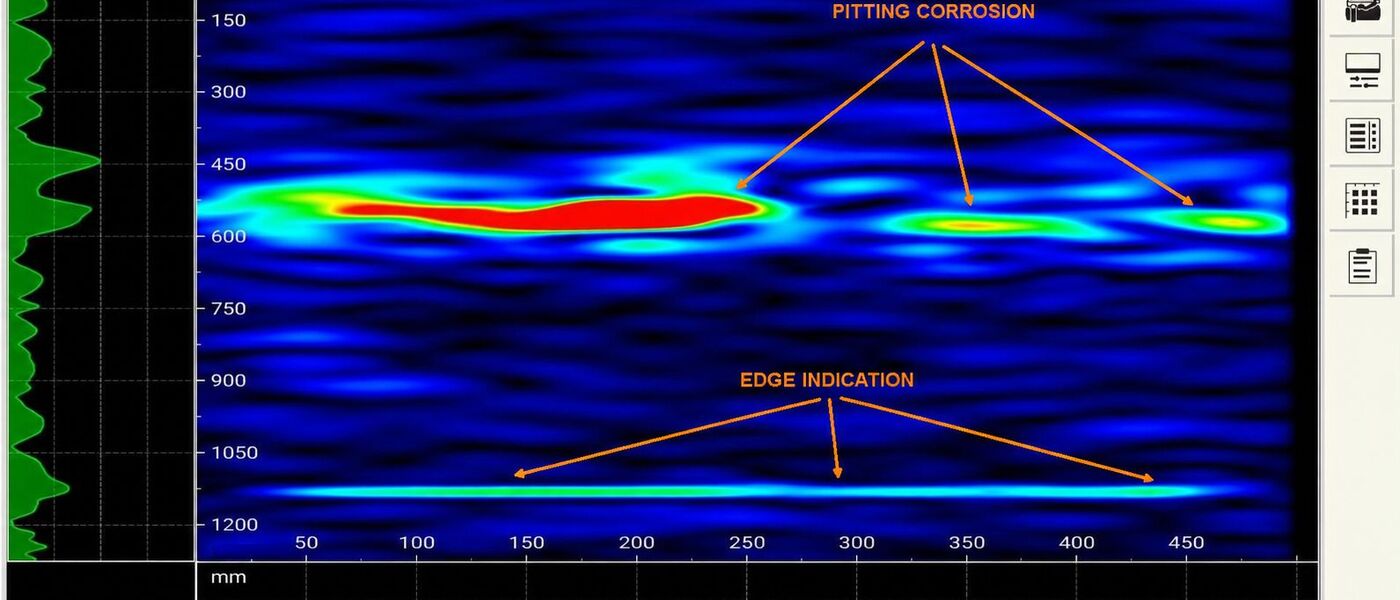

Задача контролю полягає у виявленні прихованої корозії в металевих конструкціях, таких як трубопроводи та опори освітлення, особливо у важкодоступних місцях, наприклад під опорами трубопроводів. За допомогою спрямованих ультразвукових хвиль і сухоконтактних (DPC) перетворювачів сканується все коло конструкції на 360°. Під час обстеження система отримує багатоканальні ультразвукові дані в різних точках вимірювання та формує B-скан-зображення з використанням методу синтетичної апертурної фокусування (SAFT). Це дає змогу визначати місце розташування та ступінь корозії без демонтажу конструкції або зупинки її експлуатації.

Характеристики

• Технологія вимірювання: ультразвукова спрямована хвиля (мода SH0)
• Робоча частота: 50 кГц
• Діапазон контролю: до 3 м / 9,8 футів
• Число каналів збору даних: 32
• Застосовно на діаметрах: 70–380 мм / 2,7–15 дюймів
• Час роботи на одному заряді акумулятора: до 10 годин

Комплект поставки

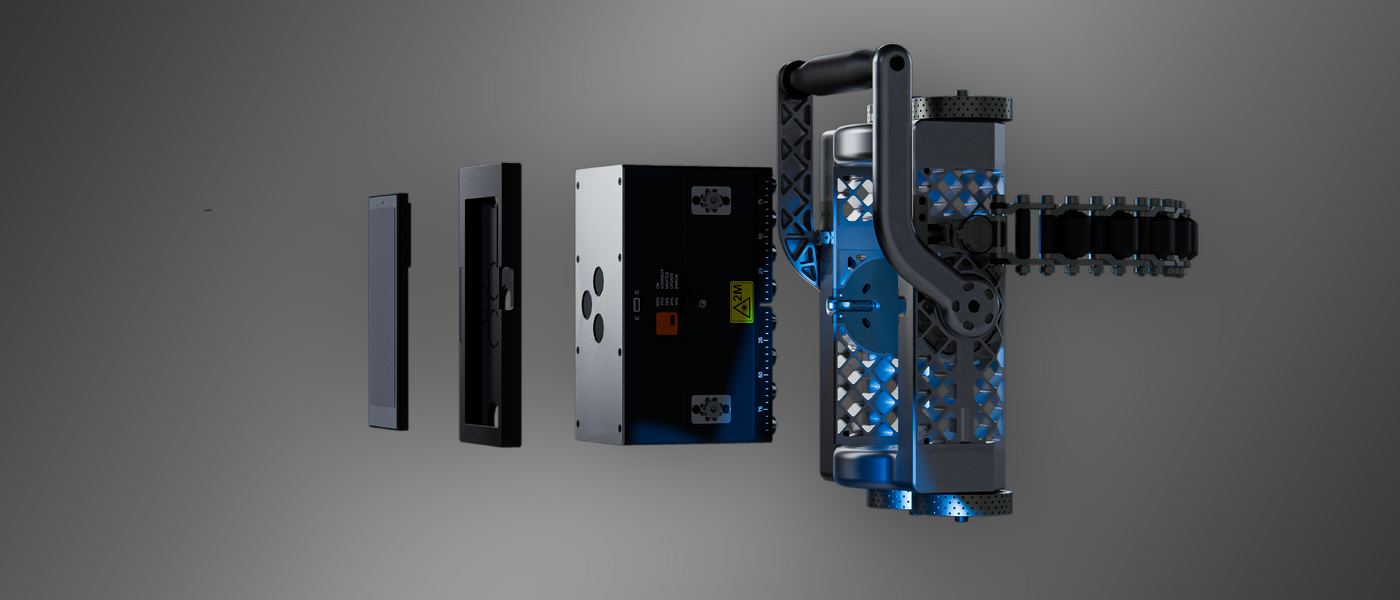

• Електронний блок A1050 RANGER
• Планшетний ПК у захисному чохлі
• Адаптивний контрольний маніпулятор, придатний для різних діаметрів труб
• Блок живлення Type C для електронного блока та планшетного ПК
• Транспортувальний жорсткий кейс

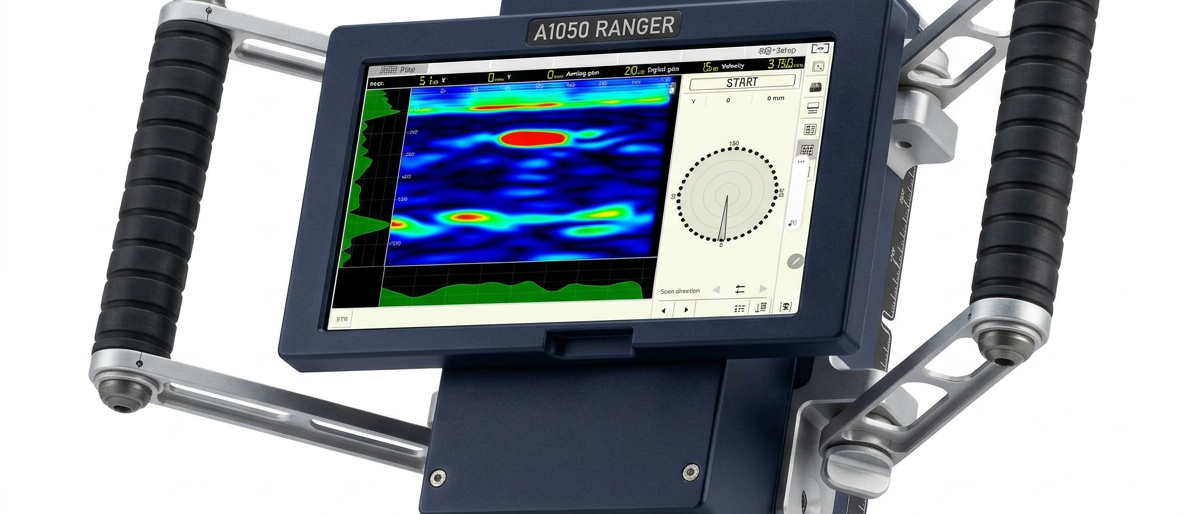

• Додатково: дві ручки для ручного збору даних (без маніпулятора)

Відео

Дивитися відео на YouTube (https://www.youtube.com/watch?v=gAE95s3cT1E)

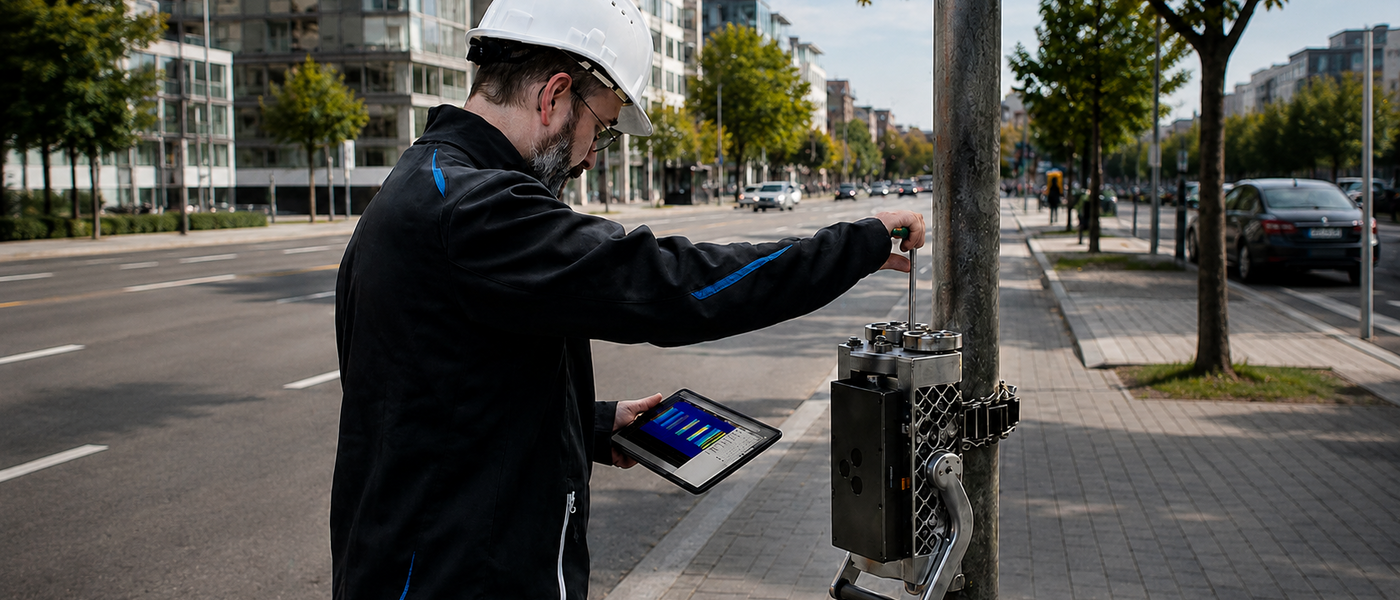

A1050 RANGER — контроль корозії опор освітлення без земляних робіт (YouTube)
