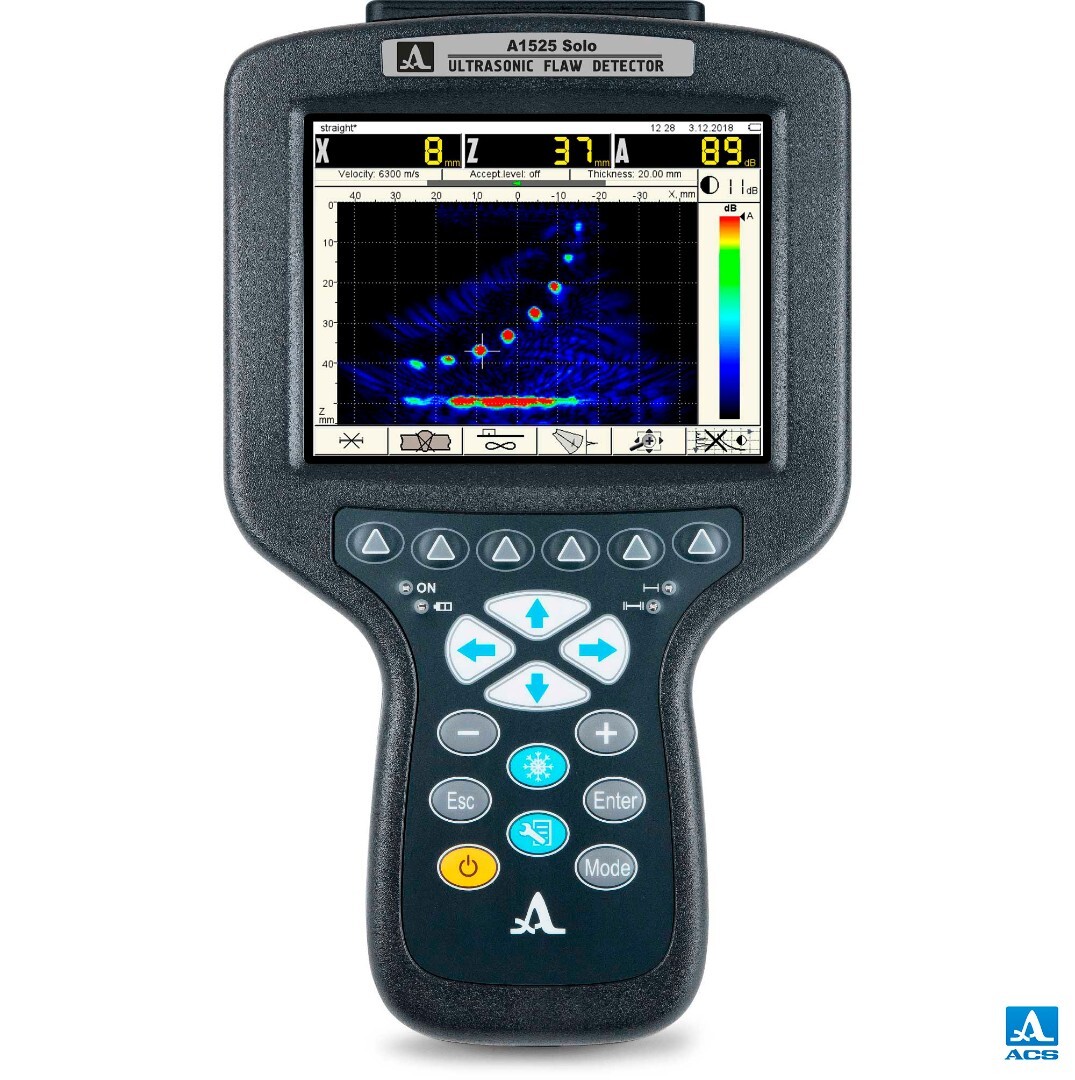

Ультразвуковий дефектоскоп A1525 Solo з фазованою решіткою TFM

A1525 Solo — найкращий TFM-прилад із фазованою решіткою.

Найкомпактніший і найдоступніший TFM-прилад із двома перетворювачами з фазованою решіткою та програмним забезпеченням для 3D-візуалізації й аналізу в стандартному комплекті поставки.

Компактний, ергономічний і зручний ручний прилад із фазованою решіткою на основі методу повного фокусування (Total Focusing Method) для простого отримання зображень об’єктів контролю з двовимірною та тривимірною візуалізацією й оцінкою результатів контролю.

Прилад має ультракомпактний дизайн і виконаний у легкому ударостійкому пластиковому корпусі. Маса 800 грамів дає змогу працювати однією рукою у важкодоступних місцях. Технологія реконструкції зображень Multi-SAFT забезпечує унікальні можливості виявлення дефектів і виняткову просторову роздільну здатність. Додаткові функції візуалізації й аналізу надає програмне забезпечення для візуалізації INTROVIEW, що входить до комплекту.

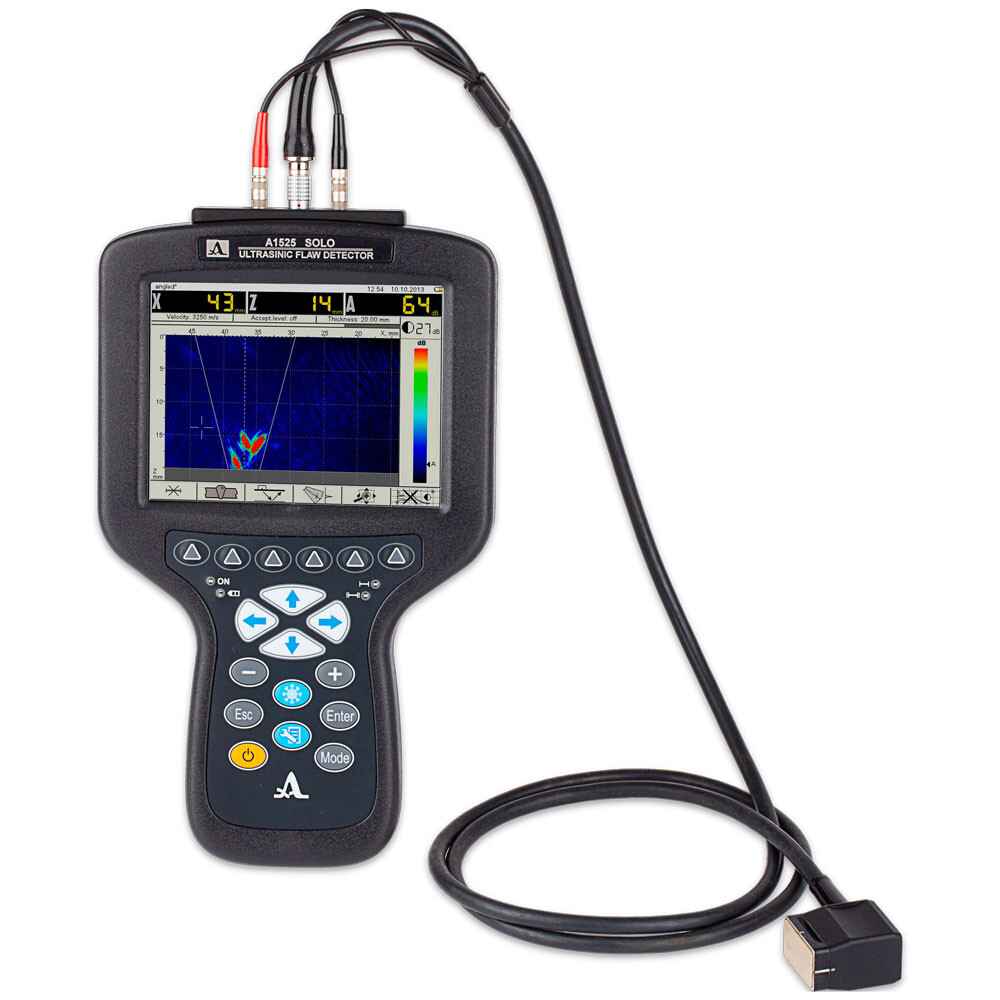

Прилад оснащено двома перетворювачами з фазованою решіткою, придатними для більшості стандартних завдань ультразвукового контролю зварних швів. Додаткові перетворювачі для контролю виливків і поковок можна придбати окремо.

A1525 Solo охоплює більшість стандартних завдань контролю металу, як-от:

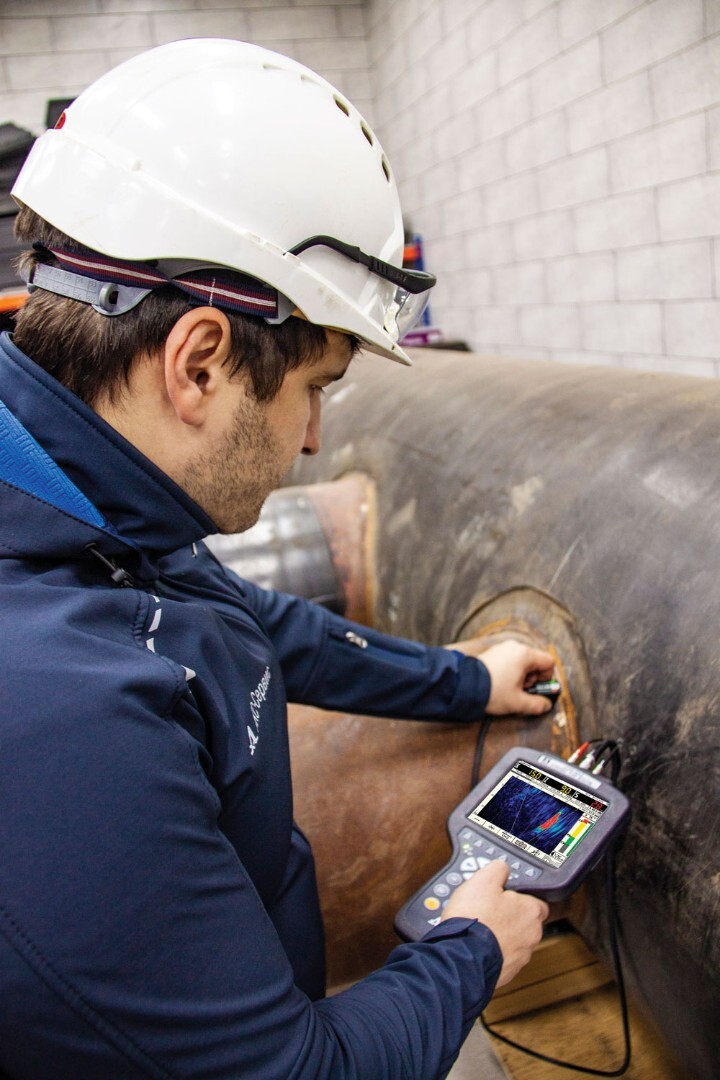

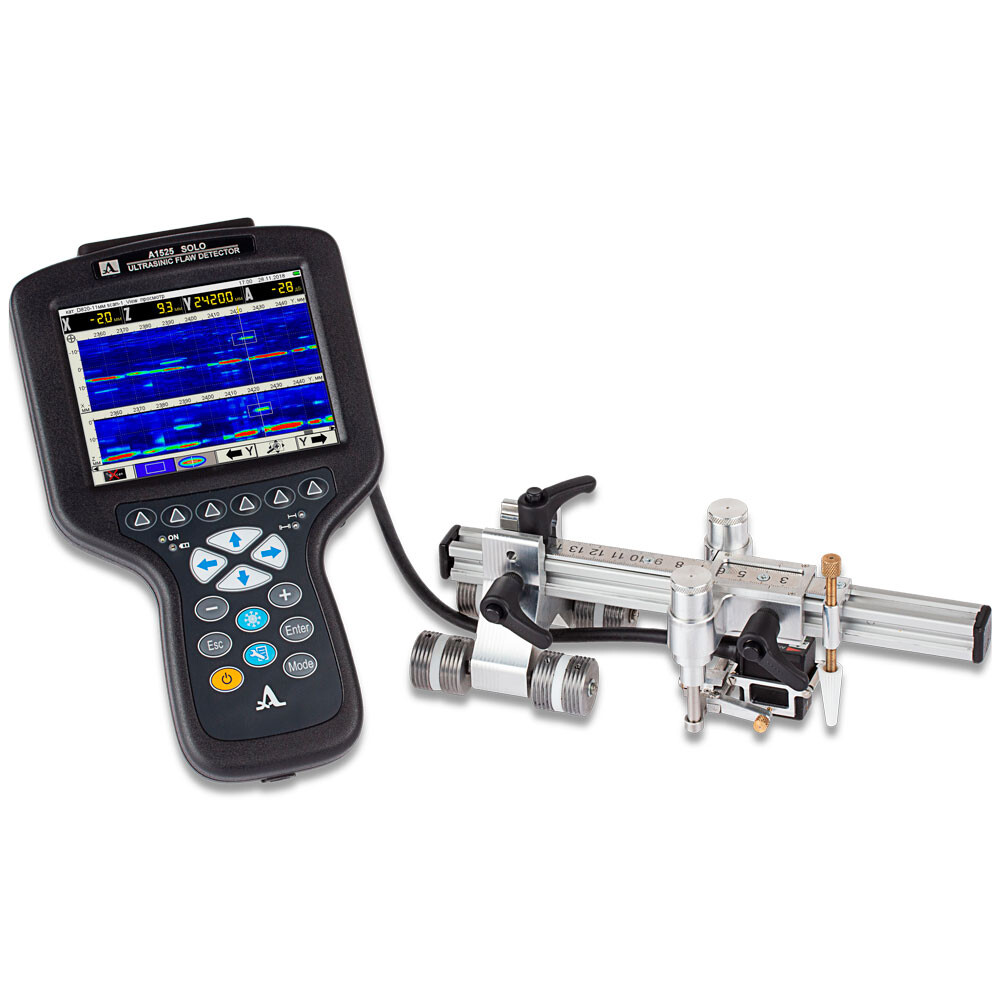

• Ручний і напівмеханізований ультразвуковий контроль зварних швів, включно з візуалізацією B-, C- і D-сканів (за умови придбання трубного сканера ACS)
• Контроль труб малого діаметра
• Контроль деталей-виливків і поковок

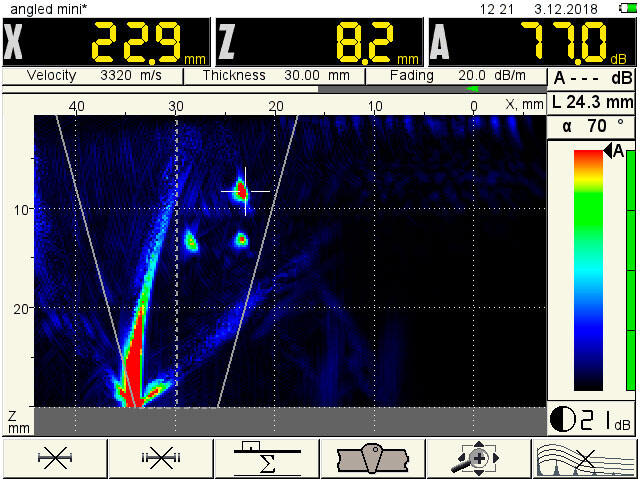

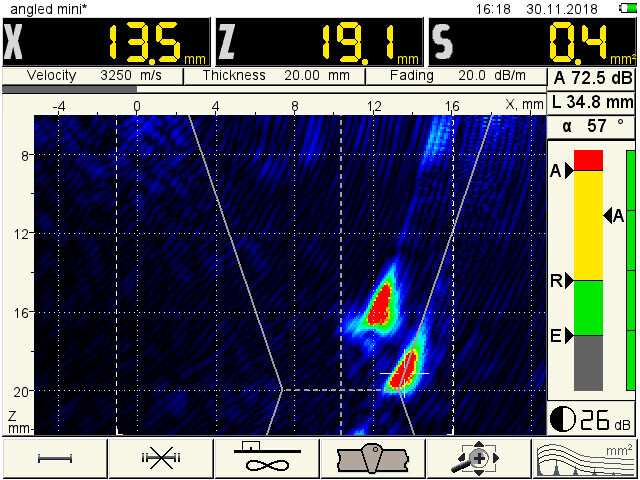

• Томографічна візуалізація об’єму контролю та точне визначення розмірів дефектів

Характеристики

• Метод обробки даних фазованої решітки: метод повного фокусування (Total Focusing Method)
• Кількість елементів / каналів решітки: 16
• Робочі частоти: 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10 МГц
• Динамічний діапазон: 100 дБ
• Роздільна здатність / тип дисплея: 640 x 480 / TFT
• Час роботи від акумулятора, не менше: 6 год
• Габарити електронного блока: 260 x 157 x 43 мм
• Маса електронного блока: 0,8 кг
• Робоча температура: від –10 до +55 ºC

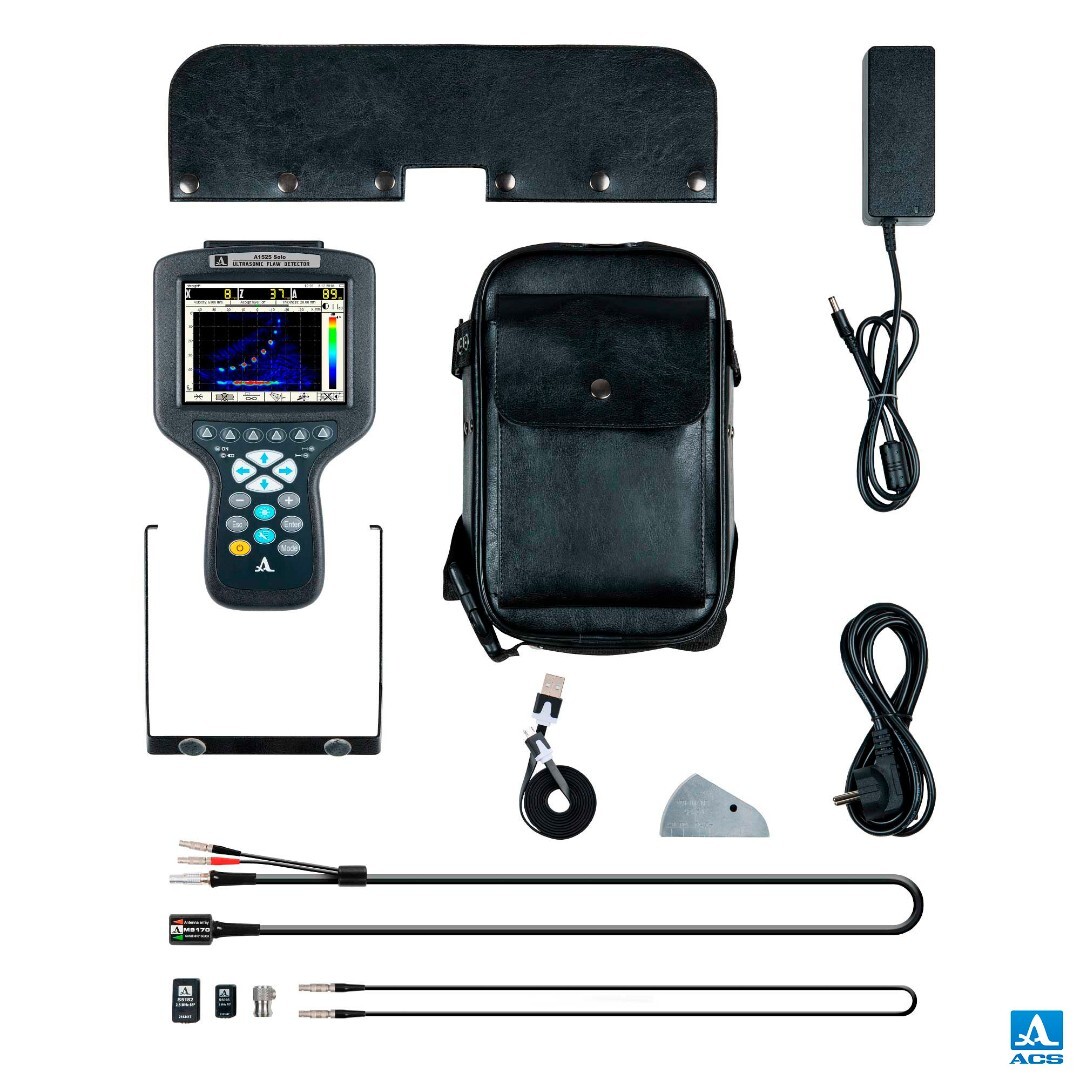

Комплект поставки

• A1525 SOLO — TFM ультразвуковий дефектоскоп-томограф
• Перетворювач із фазованою решіткою M9065 (поперечна хвиля 4 МГц, крок 2,5 мм)

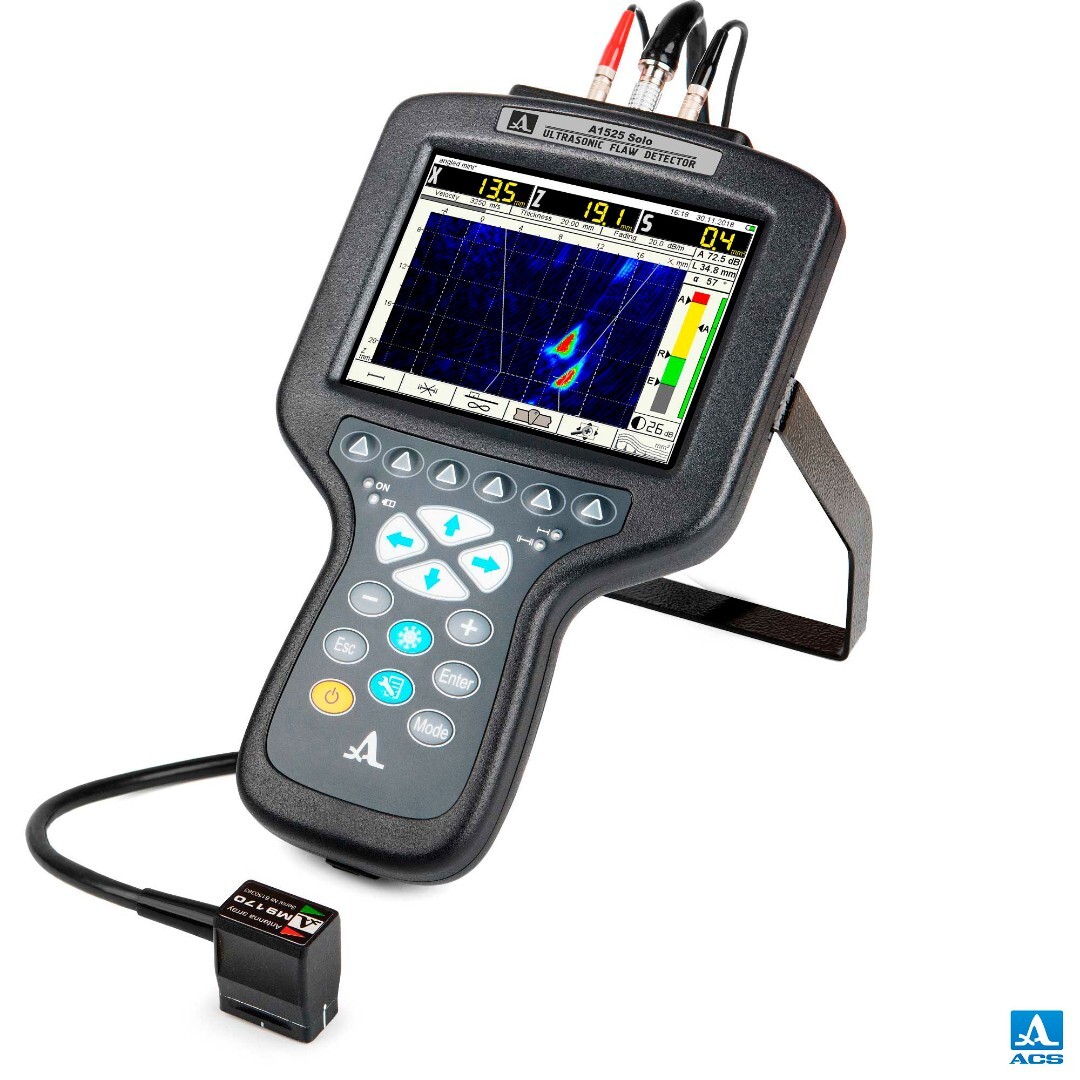

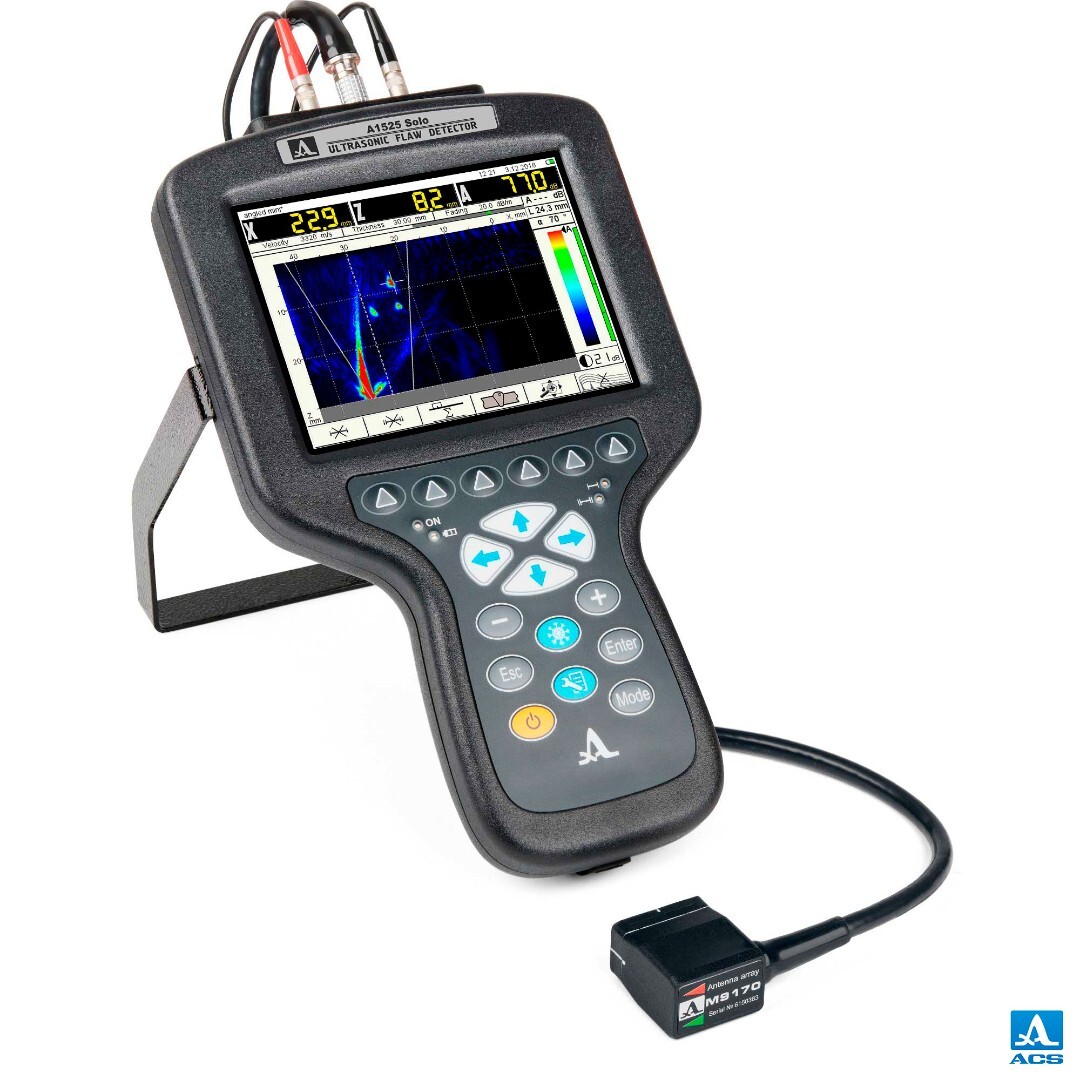

• Перетворювач із фазованою решіткою M9170 (поперечна хвиля 4 МГц, крок 1,6 мм)
• Кабель USB A – Mini B
• Мережевий адаптер з кабелем
• Ультразвукова контактна рідина, флакон 4 унції
• М’який чохол

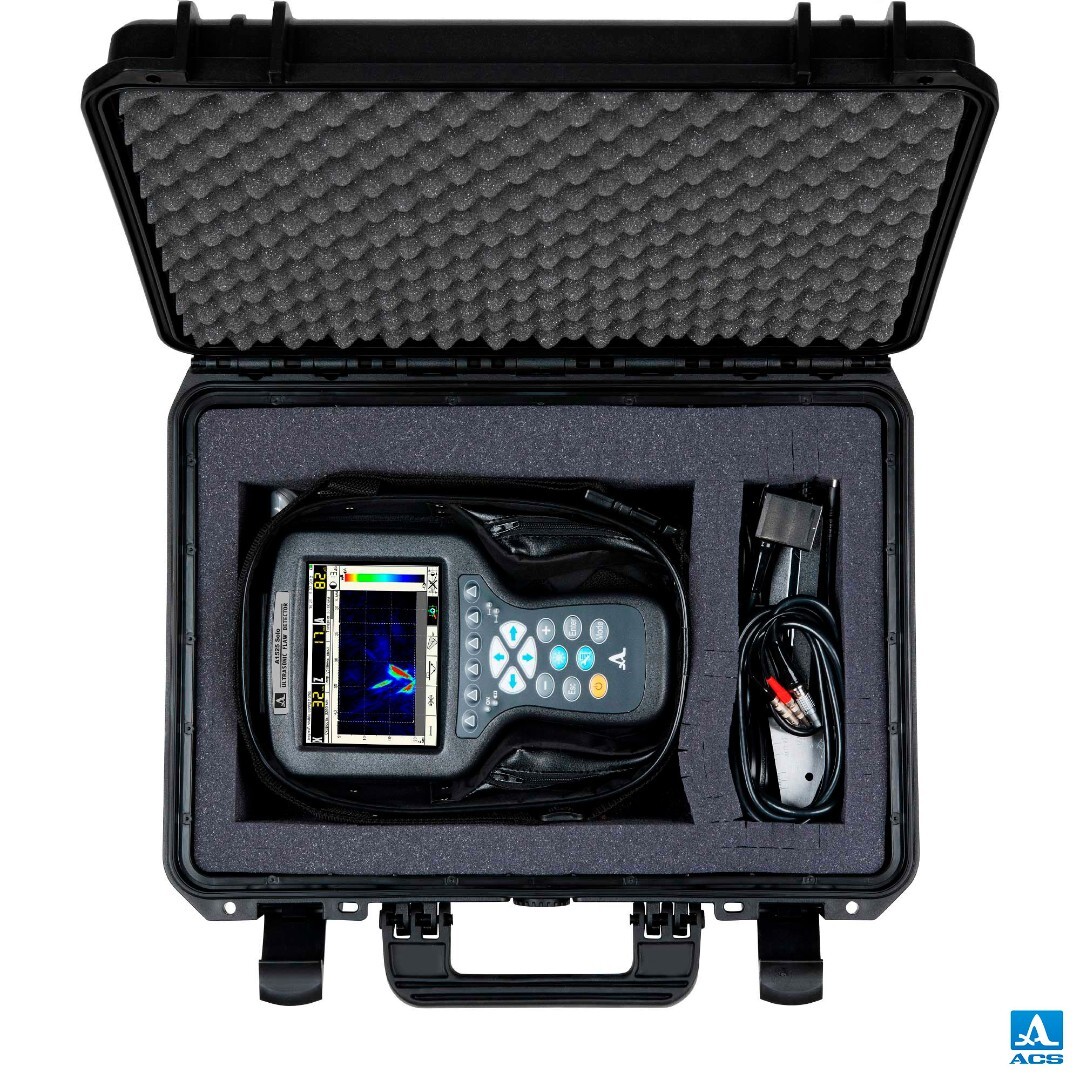

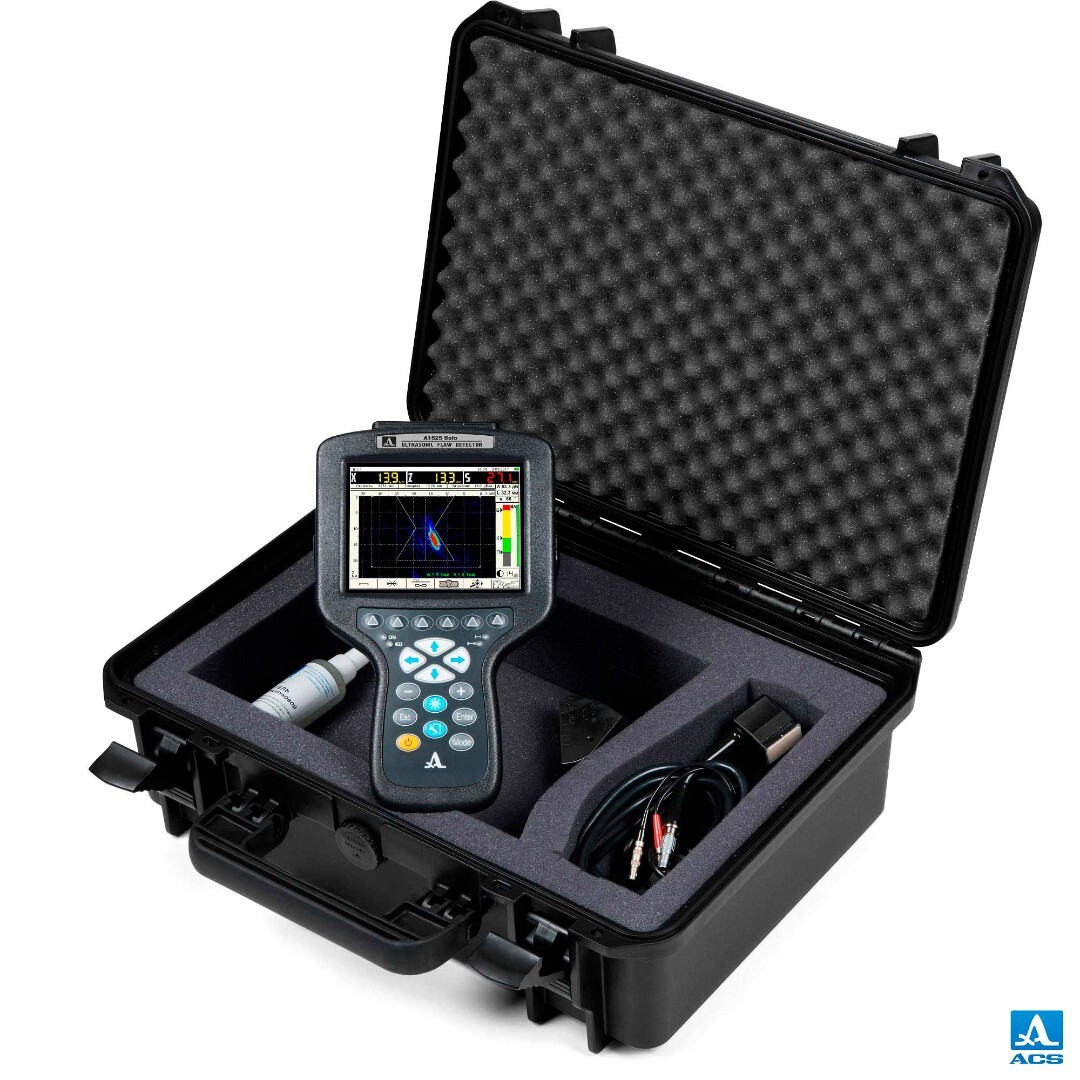

• Жорсткий кейс
