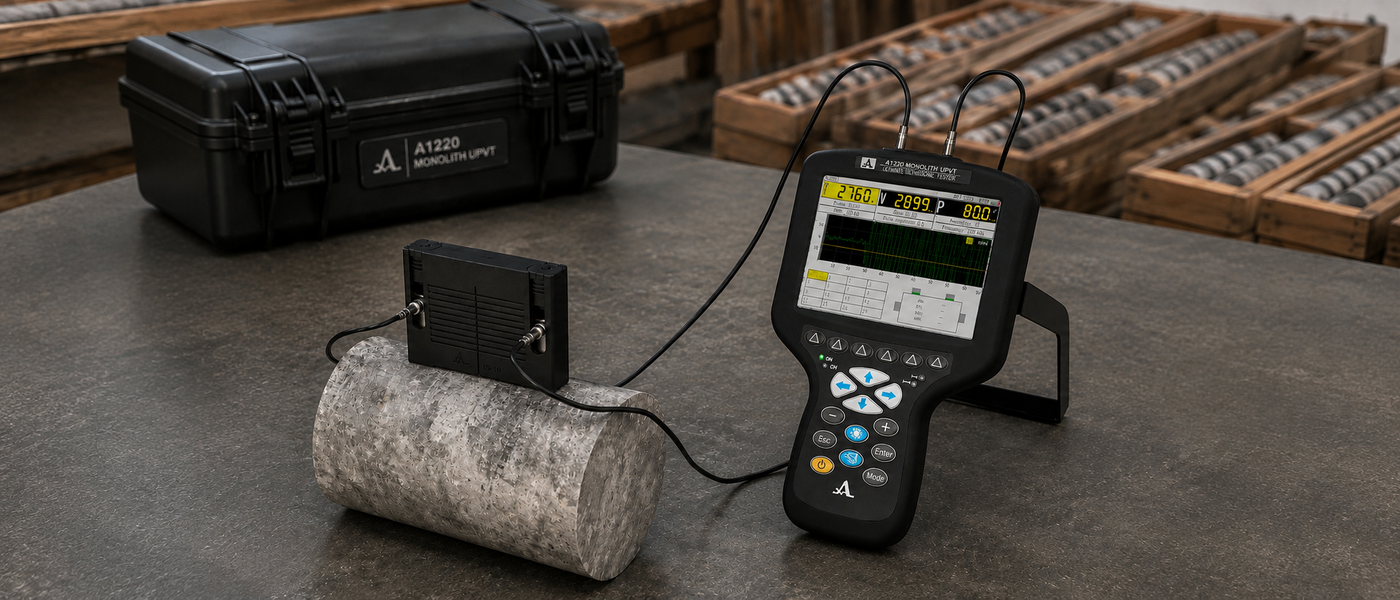

Ультразвуковий вимірювач швидкості ультразвуку A1220 Monolith UPVT

Універсальний ультразвуковий вимірювач швидкості ультразвуку для комплексної оцінки бетону та інших будівельних матеріалів. Вимірювання поздовжніх (P) і поперечних (S) хвиль, режими наскрізного прозвучування та луно-імпульсний режим, широкий діапазон перетворювачів 20 кГц – 1 МГц і довжина траси прозвучування до 15 метрів — від невеликих зразків до масивних бетонних конструкцій.

Універсальна платформа для ультразвукового контролю бетону: від лабораторних зразків до масивних споруд, що поєднує класичні вимірювання швидкості ультразвуку з розширеними луно-імпульсними можливостями.

• 20 кГц – 1 МГц: широкий робочий діапазон частот для контролю матеріалів і конструкцій різних розмірів та акустичних властивостей.
• До 15 м: потужний генератор зондуючих імпульсів і чутливий приймач забезпечують наскрізне прозвучування на винятково довгих базах у бетоні.
• Хвилі P і S: підтримка вимірювань як поздовжніх, так і поперечних хвиль — для вимірювання швидкості ультразвуку та визначення пружних властивостей матеріалів.

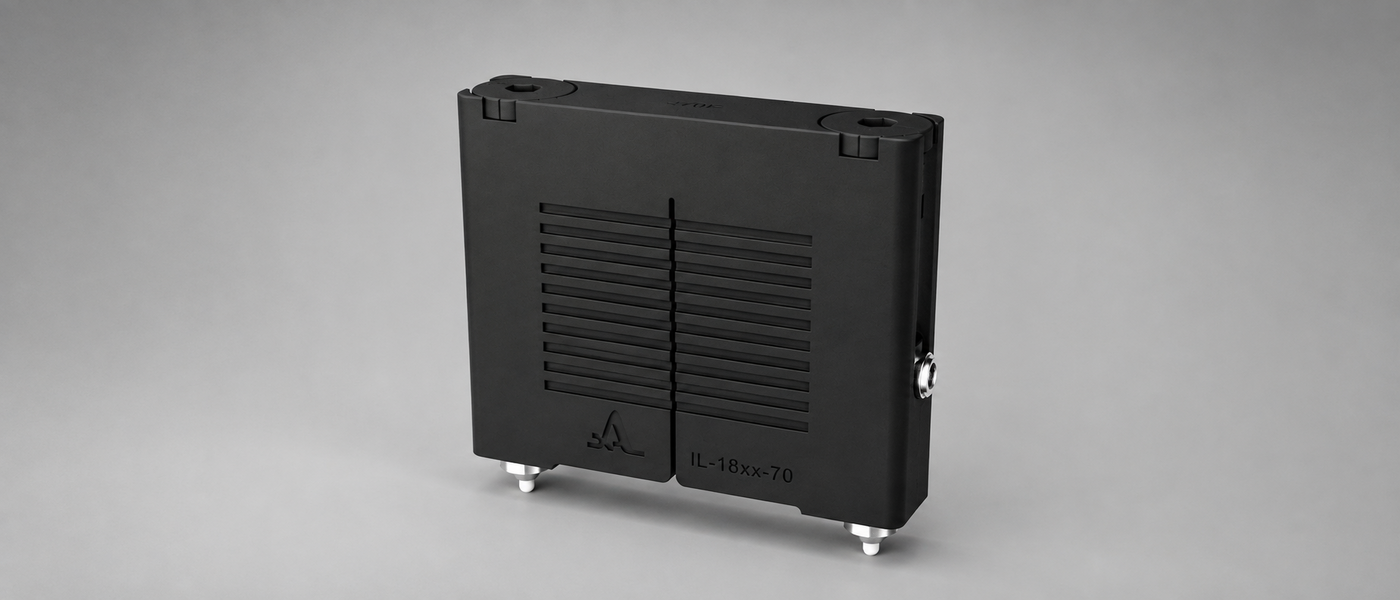

• Класичні та DPC-перетворювачі: працює як зі звичайними п’єзоелектричними перетворювачами, так і з перетворювачами та антенними решітками ACS із сухим точковим контактом для контролю без контактної рідини на шорстких бетонних поверхнях.
• Наскрізне прозвучування та луно-імпульсний режим: один прилад охоплює класичні вимірювання швидкості ультразвуку, а також односторонній ультразвуковий контроль, коли доступ до протилежної поверхні відсутній.
• Стандарти та відповідність: DIN EN 12504-4; BS 1881 : Part 203 : 1986; ASTM C597 – 16; IS 516 (Part 5/Sec 1) : 2018.

Застосування

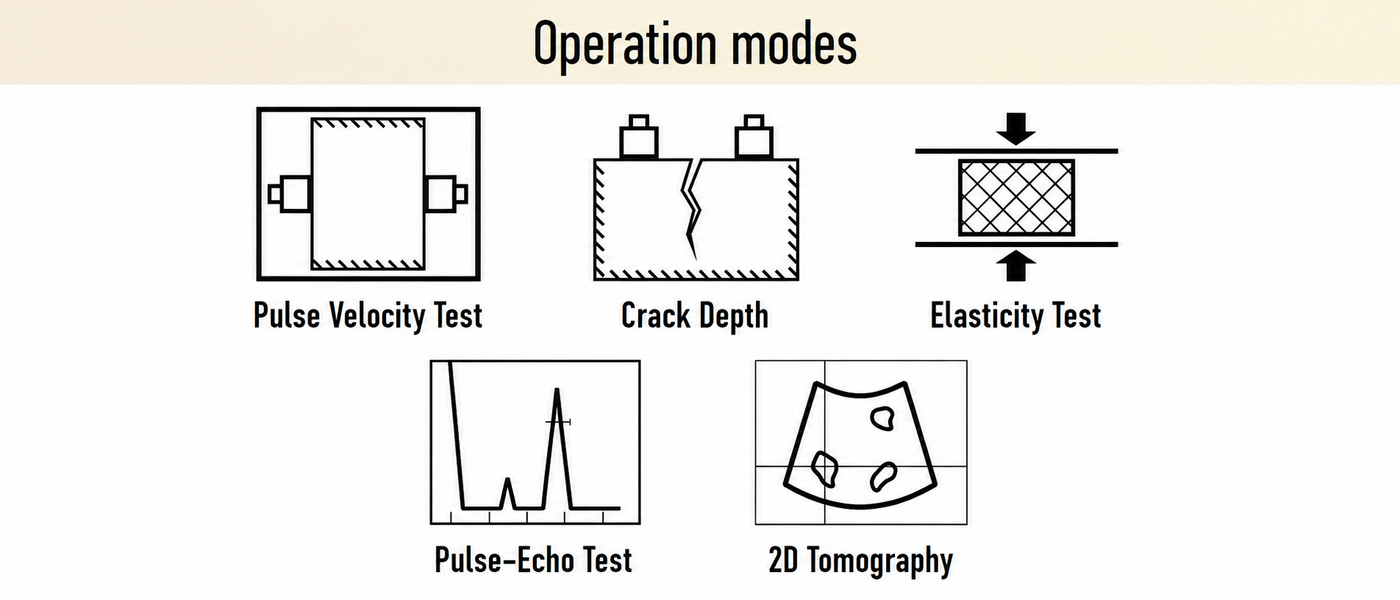

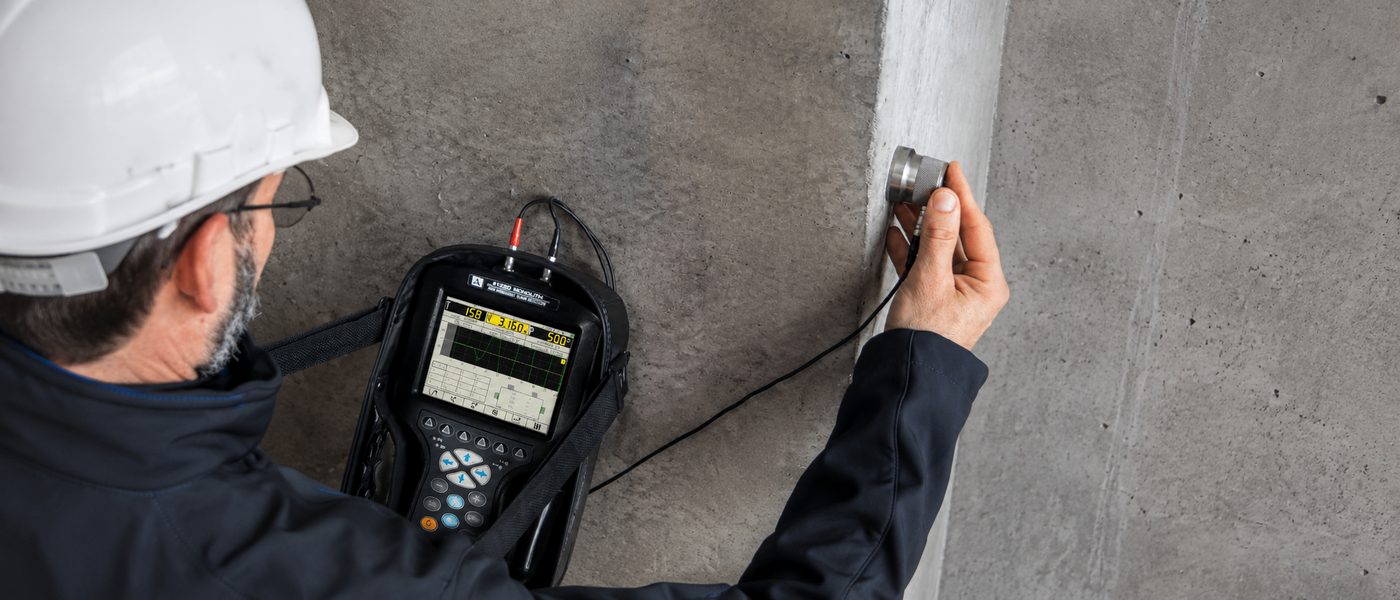

Один прилад — багато завдань контролю:
• Міцність і якість бетону: оцінка міцності на стиск за кореляцією швидкості ультразвуку та оцінка властивостей матеріалу.
• Глибина тріщин: оцінка глибини тріщин, що виходять на поверхню, непрямими методами вимірювання швидкості ультразвуку.
• Пружні властивості та стан матеріалу: оцінка пружних властивостей, анізотропії, пористості, тріщинуватості та старіння матеріалу для оцінки експлуатаційних характеристик споруд. Матеріали: бетон, камінь, композити, цегляна кладка.
• Луно-імпульсна візуалізація: односторонній контроль і 3D-візуалізація внутрішньої структури за принципом SAFT для детальної оцінки.

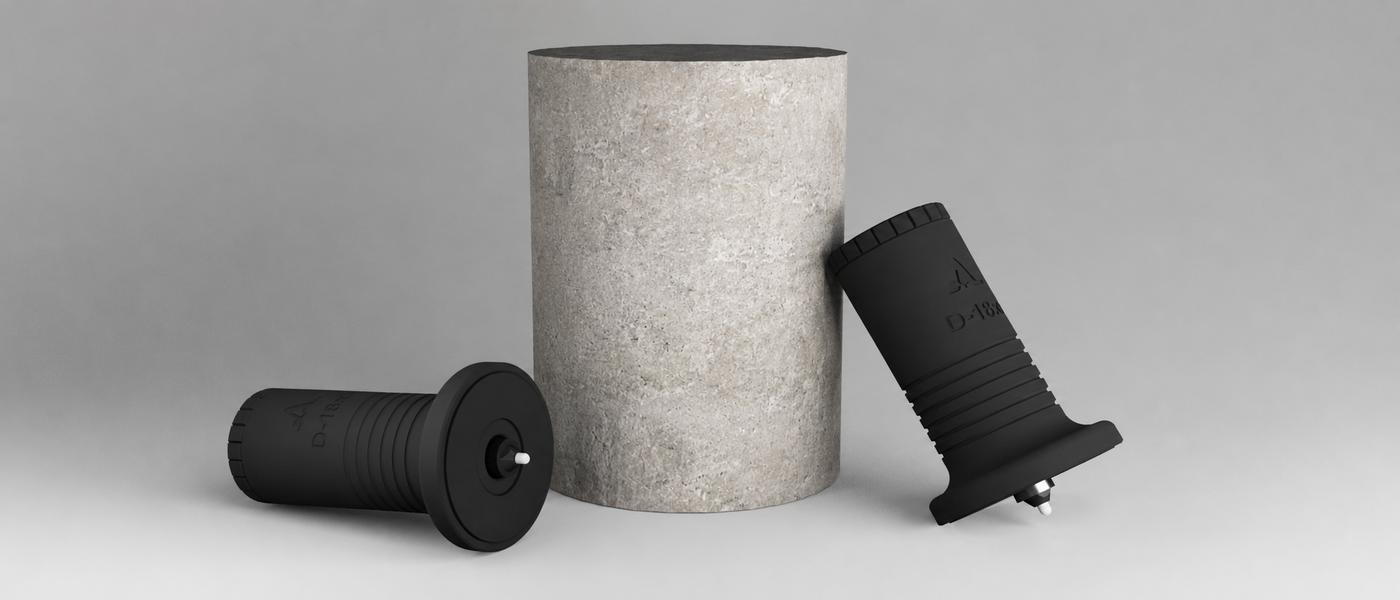

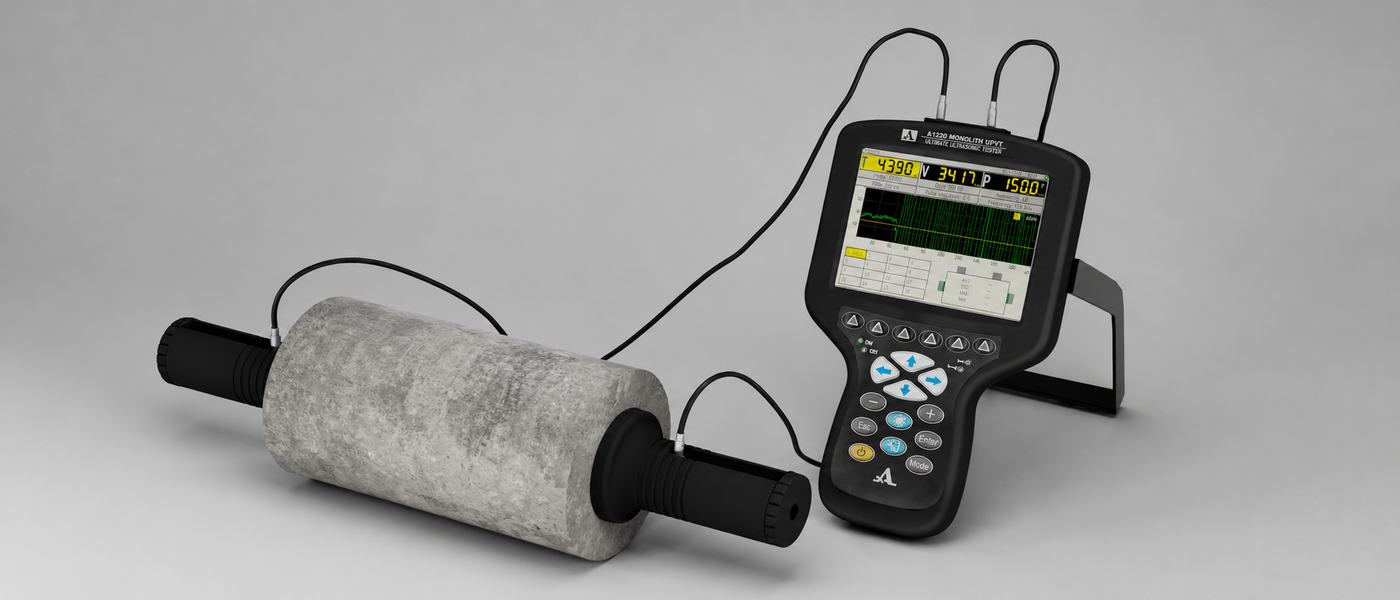

Спеціальні перетворювачі: перетворювачі 25 кГц для високої проникної здатності в товстих конструкціях; перетворювачі 250 кГц для малих зразків і бетонних кернів.

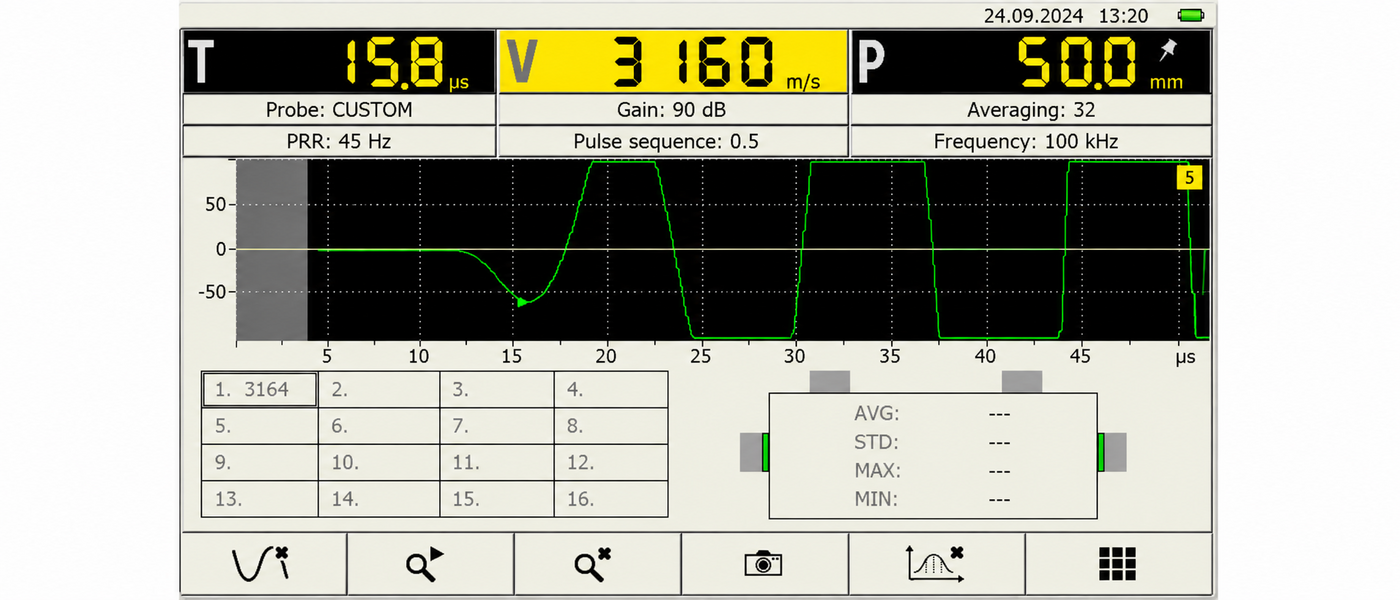

Візуалізація даних: потужне програмне забезпечення INTROVIEW CONCRETE для розширеної візуалізації даних і формування звітів (у комплекті поставки).

Характеристики
Режими вимірювання: наскрізне прозвучування / луно-імпульсний
Робочий діапазон частот, кГц: 20 – 1000
Час проходження, мкс: 0,1 – 8000
Роздільна здатність вимірювання, мкс: 0,1
Підсилення приймача, дБ (регулювання з кроком 1 дБ): 0 – 100
Дальність контролю (залежно від якості бетону), м: до 15
Час роботи від одного заряду акумулятора, год: 14
Пам’ять приладу для збереження результатів контролю: 4 ГБ

Комплект поставки
— Електронний блок A1220 MONOLITH
— Кабель USB A – Micro B
— Мережевий адаптер з кабелем 220 В – 15 В
— Захисний м’який чохол для роботи на об’єкті D12
— Сумка-планшет D12
— Жорсткий кейс M20
— Ультразвукові перетворювачі для випромінювання та приймання поздовжніх (P) і поперечних (S) хвиль
