Ультразвуковий дефектоскоп A1220 Monolith 3D

Компактний ручний ультразвуковий прилад для вимірювання швидкості ультразвуку та луно-імпульсного контролю, призначений для ультразвукової товщинометрії та дефектоскопії бетонних і залізобетонних конструкцій, а також гірських порід.

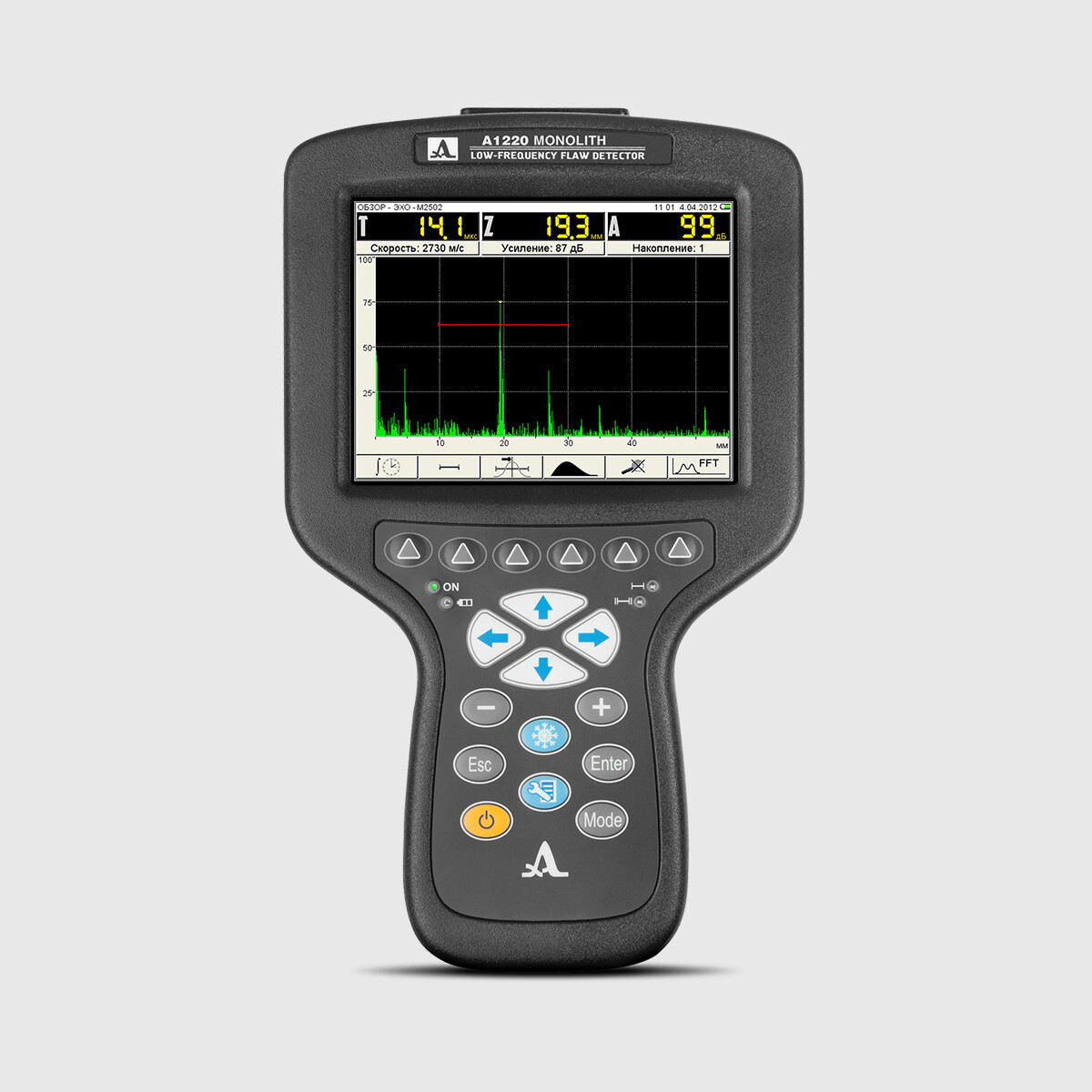

Дефектоскоп являє собою компактний електронний блок, оснащений великим висококонтрастним TFT-дисплеєм і клавіатурою.

Попри багатофункціональність, прилад простий у використанні завдяки інтуїтивно зрозумілому інтерфейсу та меню з піктограмами, що забезпечує швидкий доступ до основних налаштувань і функцій приладу.

Ергономічний дизайн дефектоскопа та його мала вага (усього 800 грамів), а також можливість закріплення електронного блока у спеціалізованому планшеті забезпечують зручну роботу з приладом у важкодоступних місцях і дають змогу працювати на висоті.

Усі результати контролю записуються в пам’ять приладу та можуть бути передані через USB-порт на зовнішній ПК для подальшої обробки, реєстрації та архівування.

Застосування

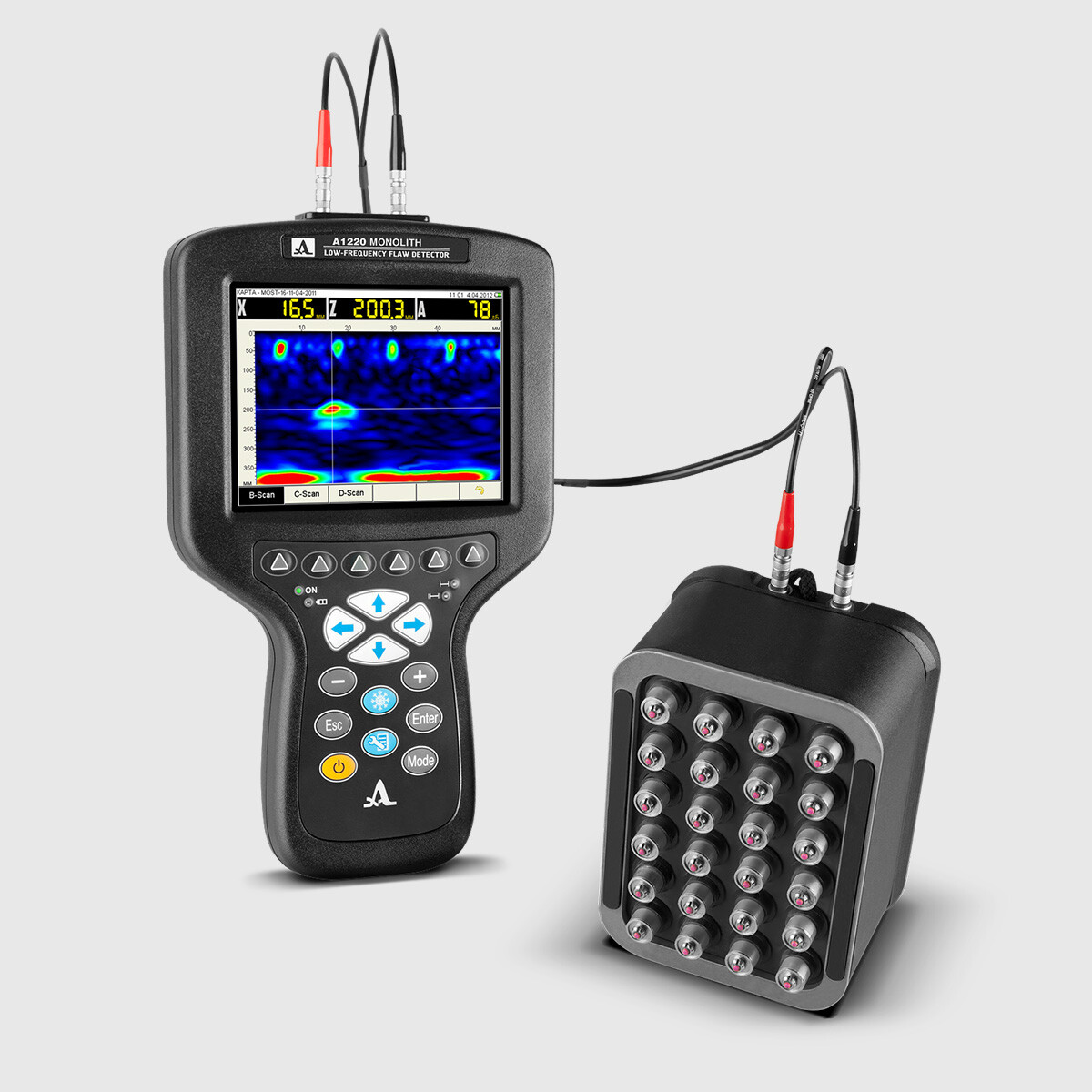

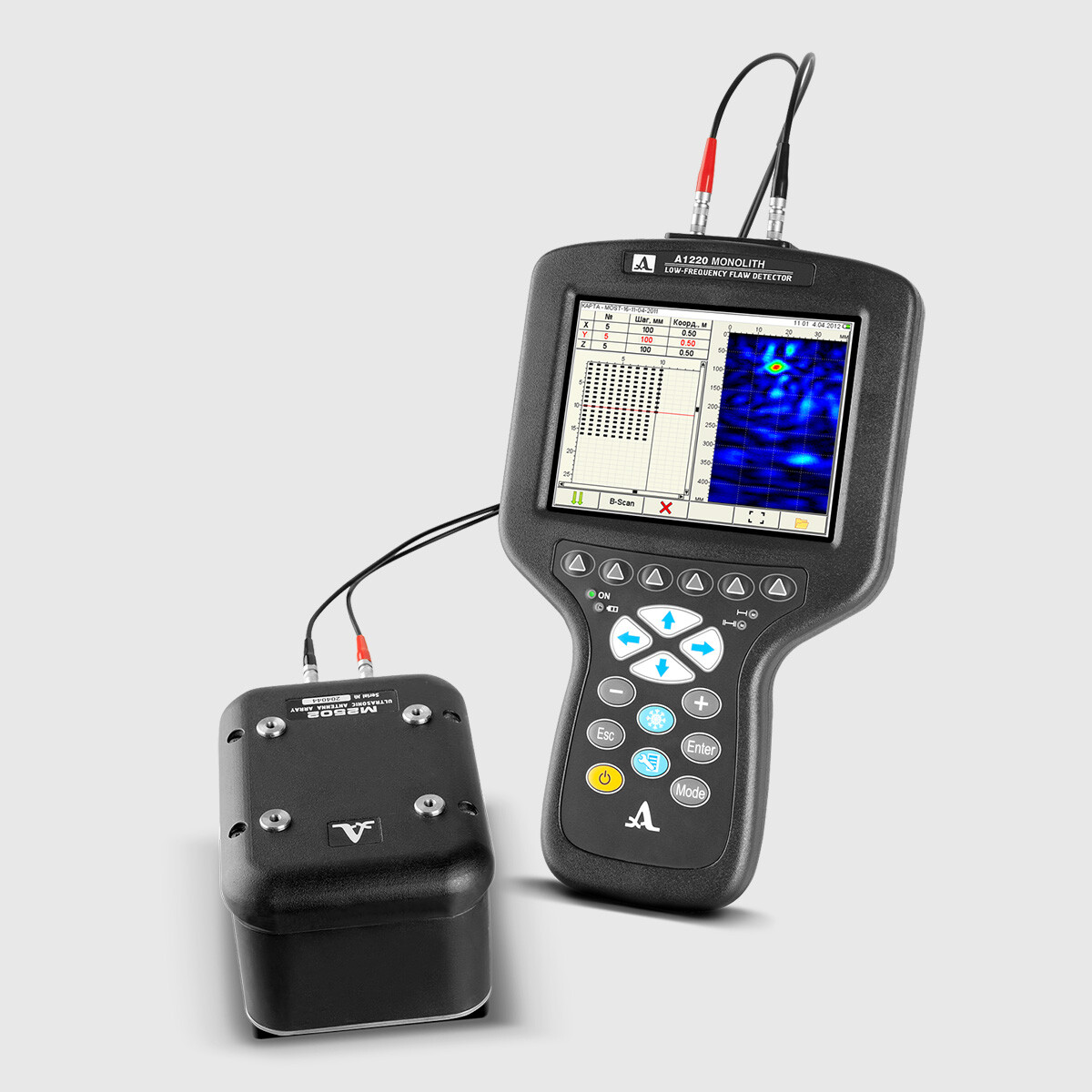

Застосування однієї низькочастотної антенної решітки сухого точкового контакту M2502 0.05A0R100X60PS із поперечними хвилями та номінальною частотою 50 кГц дає змогу виконувати вимірювання товщини бетонних об’єктів до 3000 мм і залізобетонних об’єктів до 600 мм.

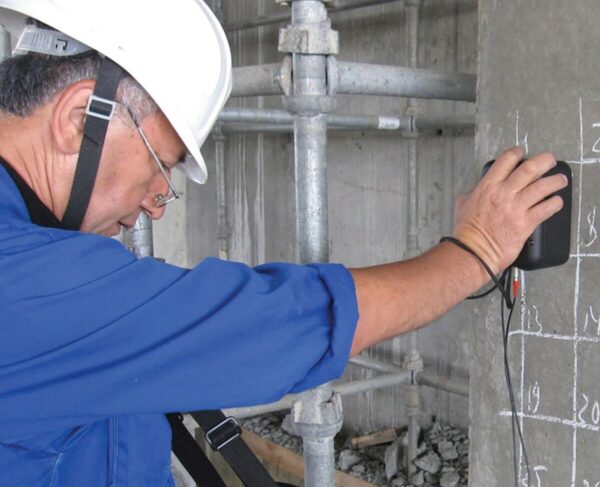

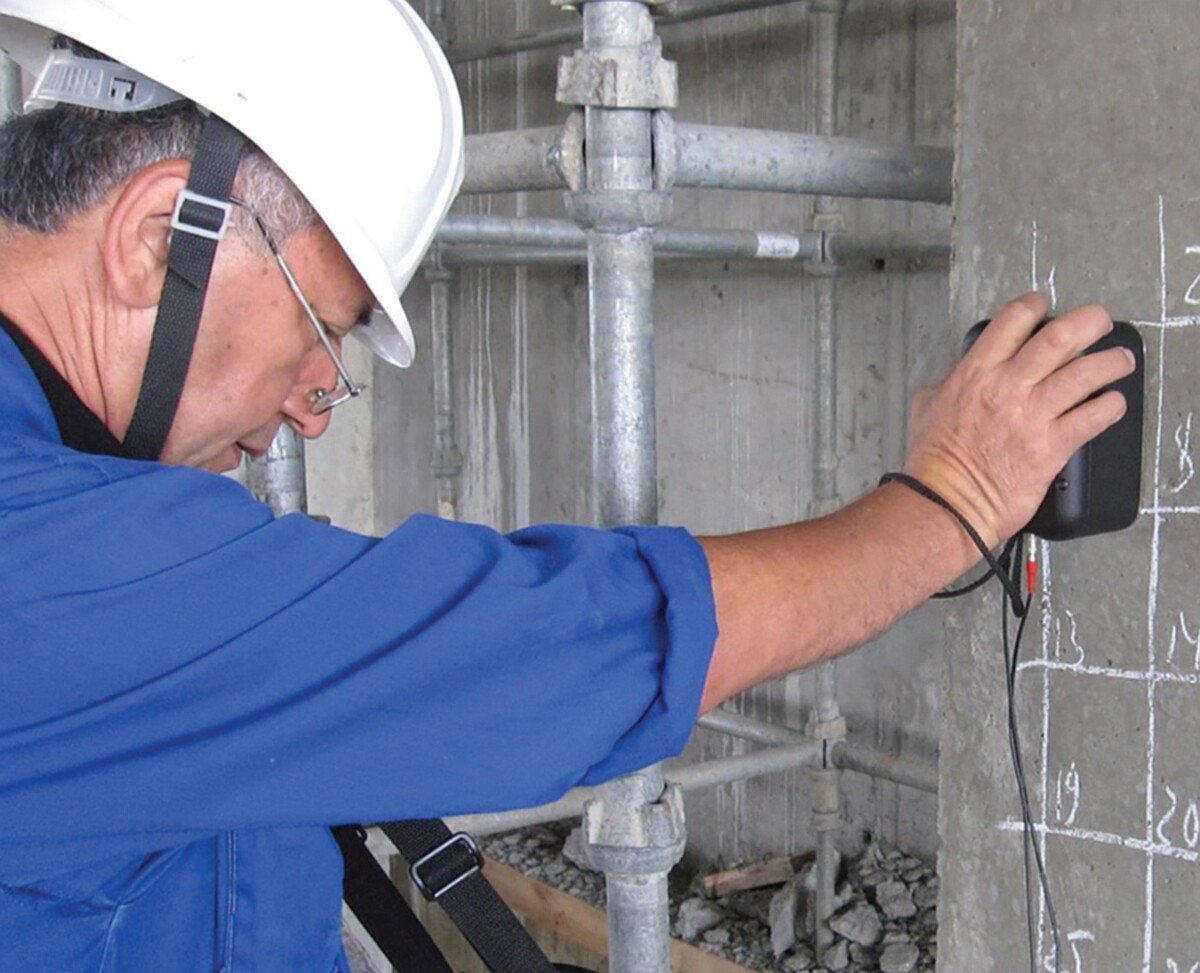

Прилад дає змогу оператору шукати внутрішні сторонні включення, порожнини, пустоти та тріщини у виробах і конструкціях із залізобетону, каменю та подібних матеріалів за одностороннього доступу, а також шукати приховані дефекти бронзових виливків.

Можливий контроль внутрішньої структури крупнозернистих матеріалів.

Результати контролю — зрізові та проєкційні зображення за функцією сканування по сітці (B-скан, C-скан, D-скан, профіль товщини) — програмне забезпечення для візуалізації INTROVIEW.

Характеристики
Максимальна довжина збору даних, мм (поперечна хвиля): 2150 мм
Максимальна довжина збору даних, мкс: 1600 мкс
Максимальна глибина проникнення (бетон марки 400): 600 мм
Мінімальні розміри циліндричного дефекту матеріалу: 30 мм
Кількість А-сканів, що зберігаються в режимі MAP: 200
Максимальна площа контролю (режим MAP): 2 м²
Діапазон швидкостей матеріалу: 1000 – 9999 м/с
Форма зондуючого імпульсу: меандр, 0,5–5,0 періодів
Частота повторення імпульсів: 1 – 50 Гц
Смуга пропускання приймача: 10 – 300 кГц
Діапазон регулювання підсилення: від 0 до 100 дБ, крок 1 дБ
Кількість програмованих точок функції ВРЧ (DAC): 32
Динамічний діапазон функції ВРЧ (DAC): 30 дБ
Живлення: вбудований акумулятор
Час роботи: 14 год
Час заряджання акумулятора: 3 год
Діапазон робочих температур: від –20 до +45 ºC
Тип дисплея: TFT (640 х 480)
Габарити електронного блока: 260 х 156 х 43 мм
Маса електронного блока: 800 г
Габарити антенної решітки M2502: 139 х 105 х 89 мм
Маса антенної решітки M2502: 1,1 кг

Комплект поставки
— A1220 MONOLITH — ультразвуковий дефектоскоп
— Антенна решітка M2502 0.05A0R100X60PS
— Кабель подвійний LEMO 00 – LEMO 00, 1,2 м
— Кабель USB A – Micro B
— Мережевий адаптер з кабелем 220 В – 15 В
— Сумка-планшет
— М’який чохол
— Кейс
— Програмне забезпечення для візуалізації INTROVIEW (3D-томографічна візуалізація за функцією сканування по сітці, розширені функції візуалізації та аналізу: зрізові та проєкційні зображення за функцією сканування по сітці (B-скан, C-скан, D-скан, профіль товщини))
